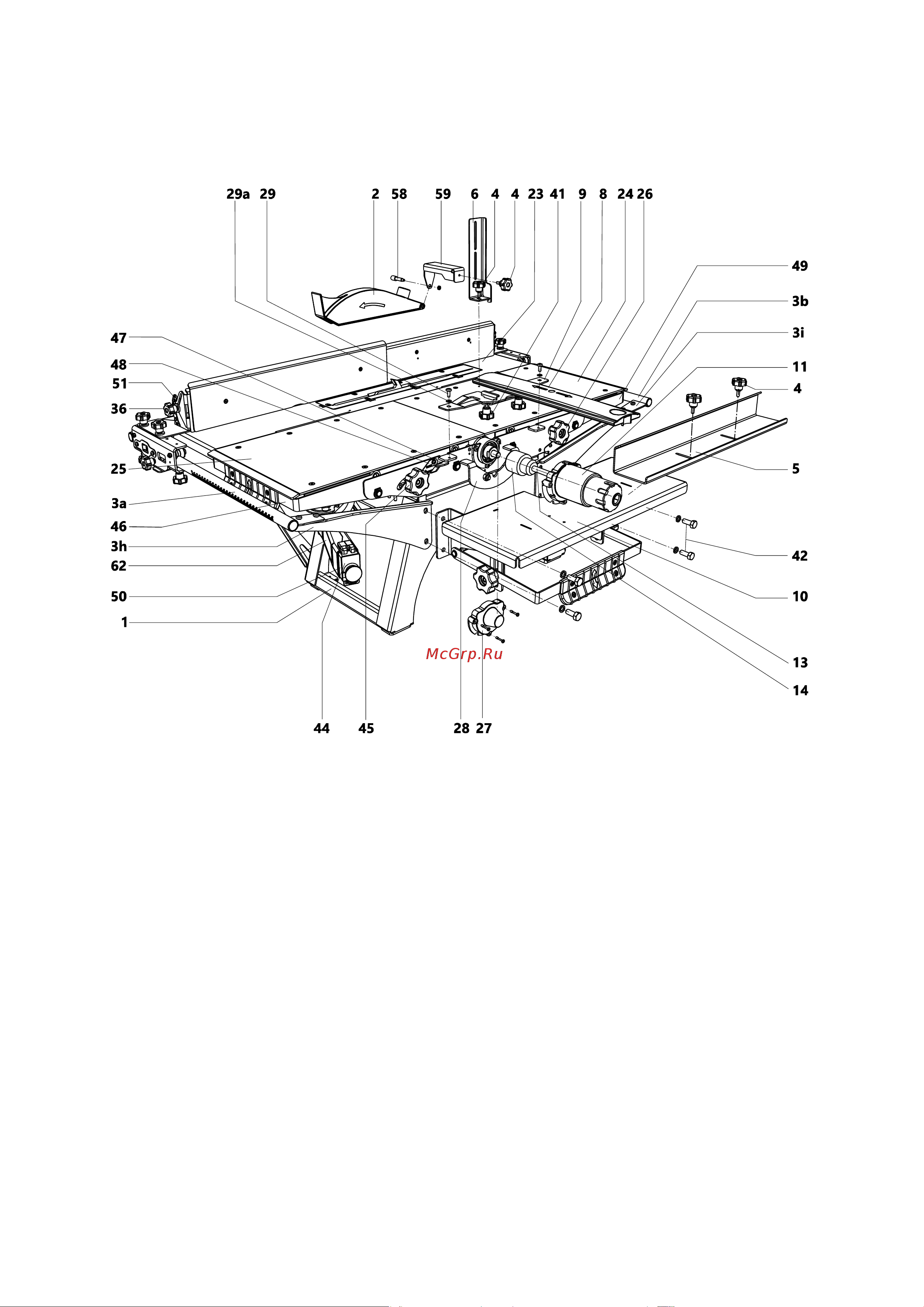

Рис. 2

1 – корпус станка

2 – ограждение диска пильного

3a – направляющая поперечная левая

3b – направляющая поперечная правая

3h – кронштейн левый

3i – кронштейн правый

4 – винты-барашки

5 – упор

6 – держатель вертикальный

8 – ограждение ножевого вала

9 – кронштейн ограждения ножевого вала

10 – стол фрезерный

11 – ограждение фрезы концевой

13 – фреза концевая

14 – патрон сверлильный

23 – стол пильный

24 – стол строгальный приёмный

25 – стол строгальный загрузочный

26 – гайка-барашек

27 – ограждение конца вала

28 – скоба замковая

29 – винт М5×12

29a – шайба

36 – винты-барашки

41 – винт-барашек

42 – болты

44 – крышка выключателя

45 – гайка-барашек

46 – ручка-рычаг загрузочного стола

47 – визир глубины строгания

48 – шкала глубины строгания

49 – ручка-рычаг приёмного стола

50 – выключатель

51 – шкала угла наклона линейки

58 – винт

59 – скоба вертикального держателя

62 – поворотный пульт управления
