1.НАЗНАЧЕНИЕ

Автоматические выключатели серии ВА-45 с микропроцессорным управле-

нием на номинальные токи от 630 до 6300А.

Предназначены для осуществления функций защиты силовых электриче-

ских сетей переменного тока низкого напряжения (до 690В) от токов перегруз-

ки и короткого замыкания, в том числе с выдержкой времени (селективные

выключатели), оперативных включений и отключений сетей при управлении

непосредственно оператором, или по командным сигналам автоматической

системы управления распределением электрической энергии, в которой уста-

новлен выключатель, для отключения сети в случае снижения напряжения

сети ниже допустимого или пропадания напряжения.

Микропроцессорные блоки защиты и управления позволяют информиро-

вать эксплуатирующий персонал о состоянии нагрузки и параметрах защища-

емой сети, в том числе отдельно по каждой фазе, о причинах автоматического

отключения сети выключателем, о состоянии самого выключателя и его глав-

ных контактов посредством индикации на дисплее блока и возможности пере-

дачи основной информации по каналам телеметрии на диспетчерский пульт

системы управления.

Выключатели имеют два вида исполнения: стационарное и выкатное.

Выключатели обеспечивают выполнение функции разъединителя при ав-

томатическом или ручном отключении сети и соответствуют предписываемым

для выполнения этой функции требованиям ГОСТ Р 50030.1 и ГОСТ Р 50030.2.

2.КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Выключатели всех типов имеют одинаковый размер по высоте и глубине и

отличаются только размерами по ширине, что позволяет производить удобную

компоновку шкафов при их проектировании и снижает издержки производства

у монтажных организаций.

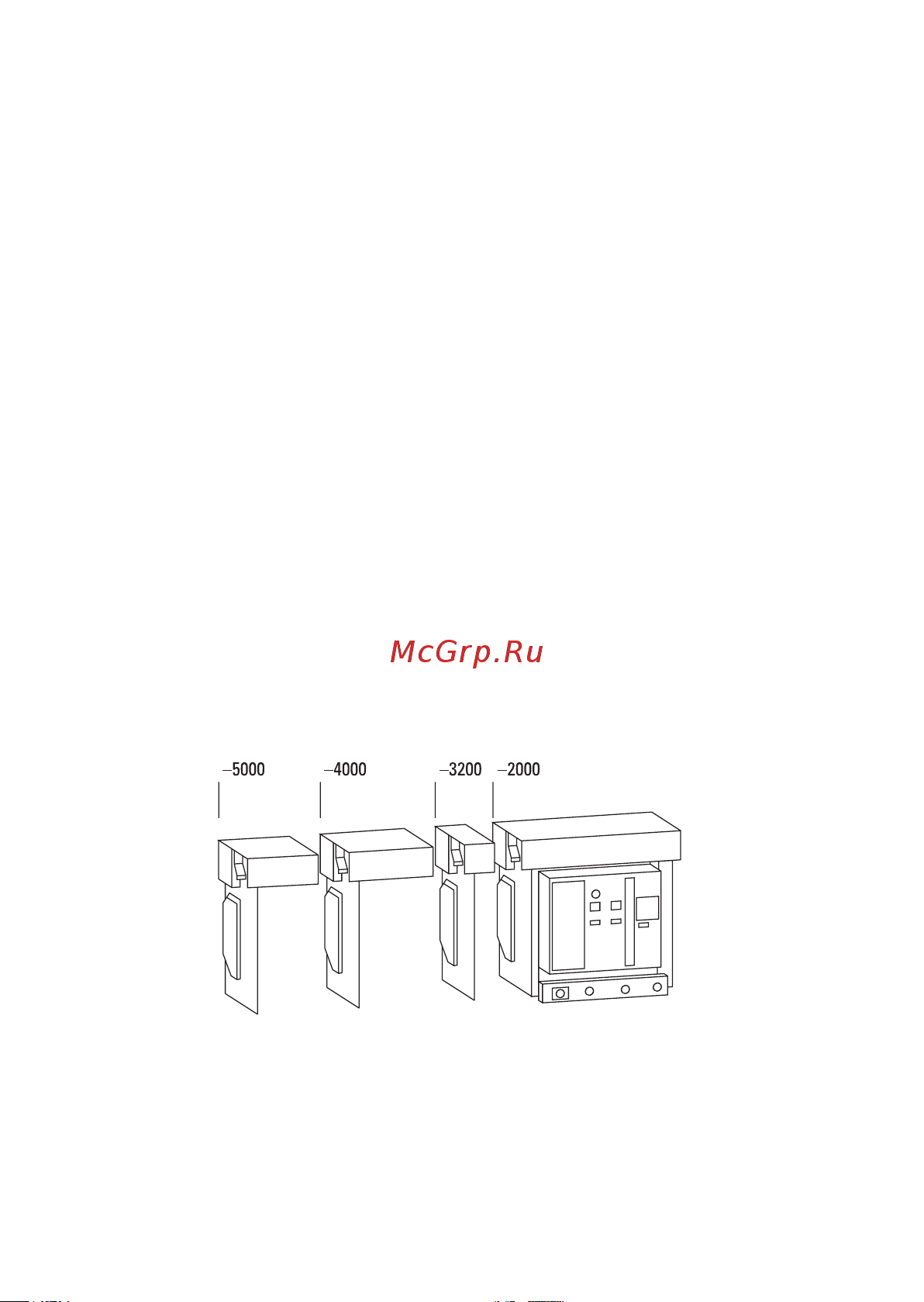

Рис. 1

Автоматические выключатели серии BA-45 являются воздушными выклю-

чателями с механизмом свободного расцепления и оперирования контактами

посредством механизма с пружинным накопителем энергии.

Общий вид выключателя приведён на рис. 2.

Конструктивно выключатель выполнен в виде механической конструкции

смонтированной на жёсткой раме.
