Кнопка «Menu» используется для возврата на предыдущий этап. Кнопка « » ис-

пользуется для входа в меню программирования и подтверждения изменения.

После изменения значения или позиции меню третьего уровня нажмите кнопку

« » для подтверждения изменения и возврата в меню второго уровня. Однако если

нажата кнопка «Menu», изменение не будет применено.

Для выхода из настройки параметров нажмите кнопку «Menu», затем отобразится

« »:

Для сохранения и выхода: нажмите « ».

Для выхода, без сохранения: нажмите кнопку « » или кнопку « » пока на экране

не отобразится « », затем нажмите « ».

Для отмены выхода: нажмите кнопку «Menu».

4.3.1 Структура меню настройки

Для настройки параметров принята иерархическая структура управле-

ния: сверху вниз;

3 ряда цифрового дисплея соответствуют уровням 1, 2, 3 информаци-

онного меню.

Схема структуры меню приведена в следующей таблице:

1-й уровень 2-й уровень 3-й уровень Описание

Параметры

системы

Пароль

Пользова-

тельский пароль

Циклический

дисплей

или

NO: нет циклического

дисплея

YES: циклический

дисплей, интервал 3

секунды

Яркость дисплея

L0 ~ L4

Уровень яркости,

L0 – самый темный,

L4 –самый яркий

Интерфейс дисплея

Напряжение,

ток и т.д.

Первый интерфейс

дисплея после

включения питания

Очистить данные

энергии

или

NO: не очищать

данные энергии

YES: очистить данные

энергии

Очистить данные

пиковых значений

или

NO: не очищать

данные

YES: очистить данные

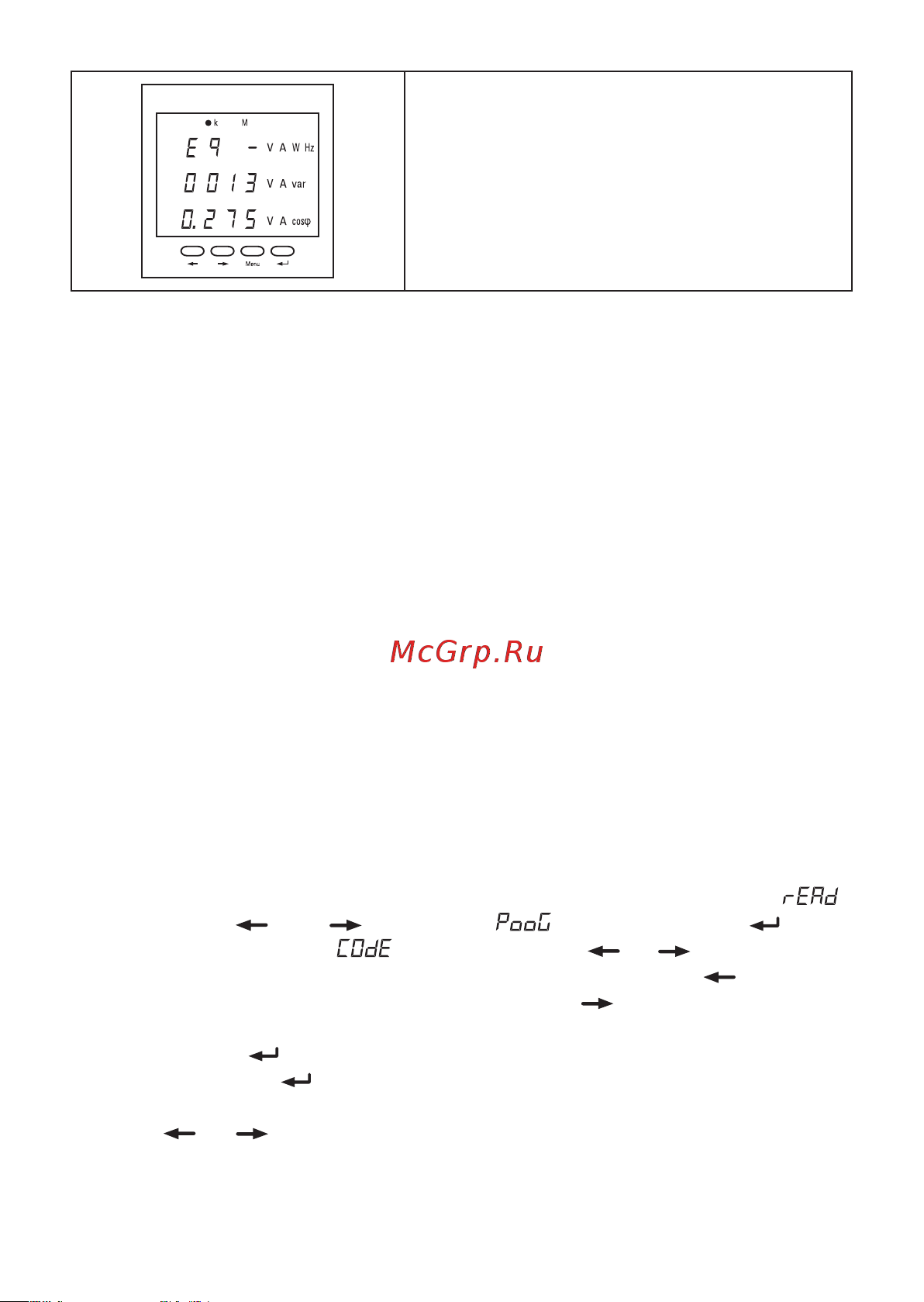

Реактивная энергия (ёмкостная)

Вторая строка имеет первые 4 байта,

а третий - вторые 4 байта,

формирующий

8-битное значение.

Ёмкостная реактивная энергия =

130,275 кВАр*ч.

4.2.3 Потребление электроэнергии и пиковые значения

В приборе предусмотрена функция измерения потребления и пиковых значений.

Измеренные значения не выводятся на дисплей, но их можно прочитать по RS-485.

Предусмотрено девять каналов измерения потребления. Объект измерения каждо-

го канала может быть задан. Измерение по всем каналам происходит одинаковым

образом, с двумя вариантами на выбор – плавающие или фиксированные значения.

Можно задать время обновления и временной интервал.

Прибор может регистрировать предельные значения некоторых электрических па-

раметров.

Более подробная информация приведена в таблице коммуникационных адресов.

Прибор будет регистрировать максимальное или минимальное значение, включая

время и измеренное значение по времени. Также могут регистрироваться макси-

мальное и минимальное значения за определенный период времени, которые будут

обновляться в режиме реального времени по мере появления новых предельных зна-

чений. Например, временной период составляет 15 минут, и прибор будет обновлять

все данные каждые 15 минут; за эти 15 минут будет зарегистрировано новое пиковое

значение, запись о котором будет записана поверх предыдущего зарегистрирован-

ного значения, при этом останется только пиковое значение текущего временного

периода.

4.3 Программирование

Удерживайте нажатой кнопку «Menu» пока на экране не отобразится « ».

Нажмите кнопку « » или « » для выбора « » и нажмите кнопку « », после

чего на экране отобразится « ». Используя кнопки « » и « » введите нужный

код (первичный код: 0001). Для изменения значений нажмите кнопку « » и выберите

бит, который подлежит замене, затем нажмите кнопку « » для изменения значения

(0-9) выбранного бита.

Нажмите кнопку « » для входа в интерфейс настройки параметров. (Примечание:

Если нажатие кнопки « » после ввода кода не вызывает изменений в интерфейсе,

код является неправильным.)

Кнопки « » и « » используются для переключения меню, а также увеличения и

уменьшения значений.
