ТИПОВЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ

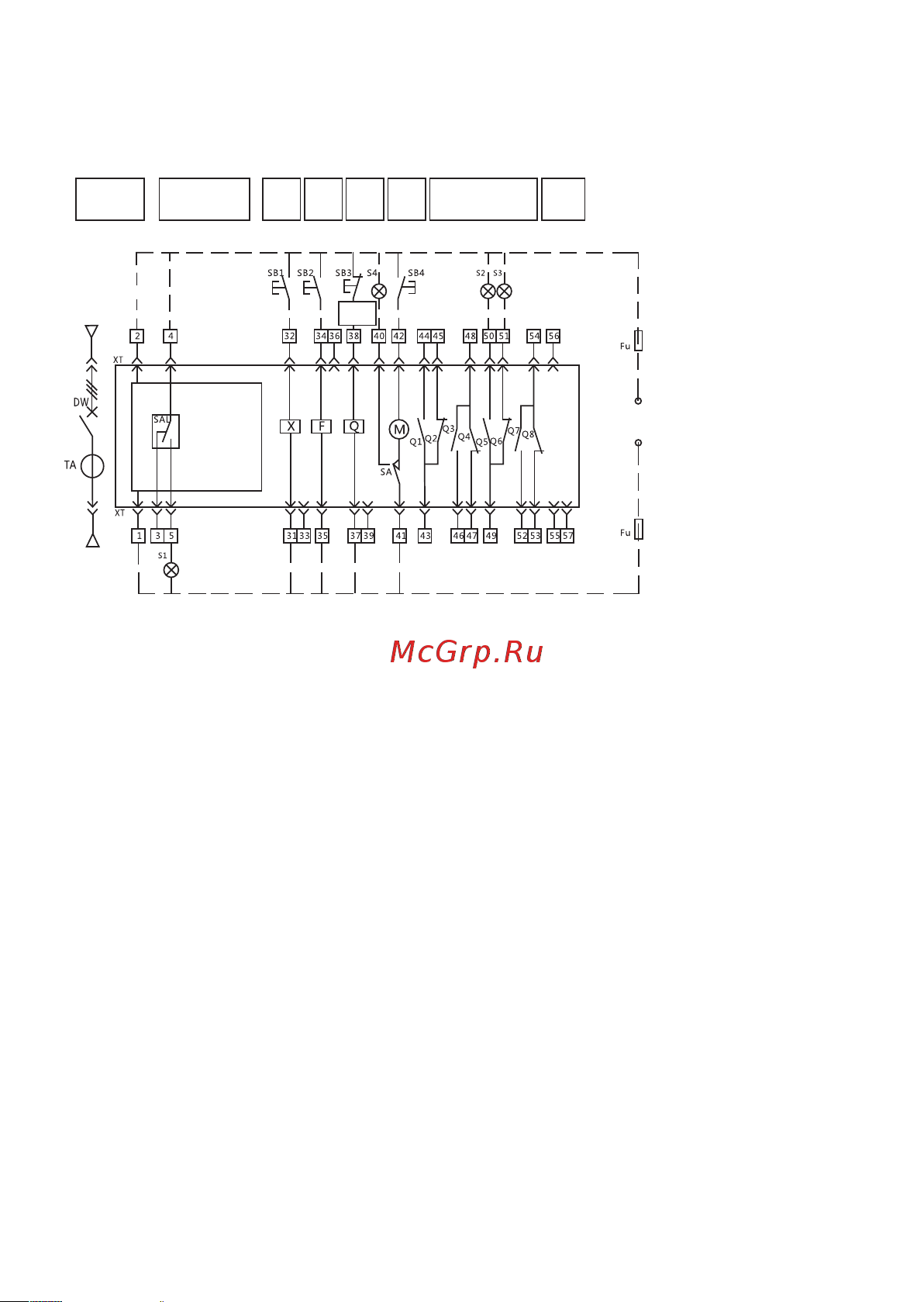

ВА-450 имеет в общей сложности 57 соединительных клемм. Смотри рисунок элек-

трической схемы.

Главные

контакты

Контроллер

Катушка

отклю-

чения

Катушка

вклю-

чения

Реле мин.

напряже-

ния

Инд.

взвода

пружины

Замкнуто

Разомкнуто

Ошибка

Свободные

дополнительные

контакты

Резервные

выводы

Контроль

питания

Выводы 1 # и 2 # – разъем независимого питания контроллера (AC / DC универсальные)

Выводы 3 #, 4 # 5 # – выходной контакт индикации ошибки отключения (AC400V 2A; DC220V 0.3A)

Кнопка SB1 – удаленная кнопка включения (устанавливается пользователем)

Кнопка SB2 – удаленная кнопка выключения (устанавливается пользователем)

Кнопка SB3 – удаленная кнопка выключения через реле минимального напряжения (устанавлива-

ется пользователем)

Кнопки S1 ~ S7 – удаленный световой индикатор состояний (устанавливается пользователем)

Кнопка SB4 – удаленная кнопка взвода пружины (устанавливается пользователем)

FU – предохранитель (устанавливается пользователем)

F – катушка расцепления

Q – реле минимального напряжения, включая возможность возможность настройки отключения

с задержкой времени отключения

X – катушка включения

M – электрический механизм взведения пружины

SA – концевой выключатель электрический механизма

SAL-Fault – контакт «Индикация срабатывания»

Q1 ~ Q8 – вспомогательные контакты

XT – вторичные цепи электропитания

TA – трансформатор тока

DW – силовые контакты
