27

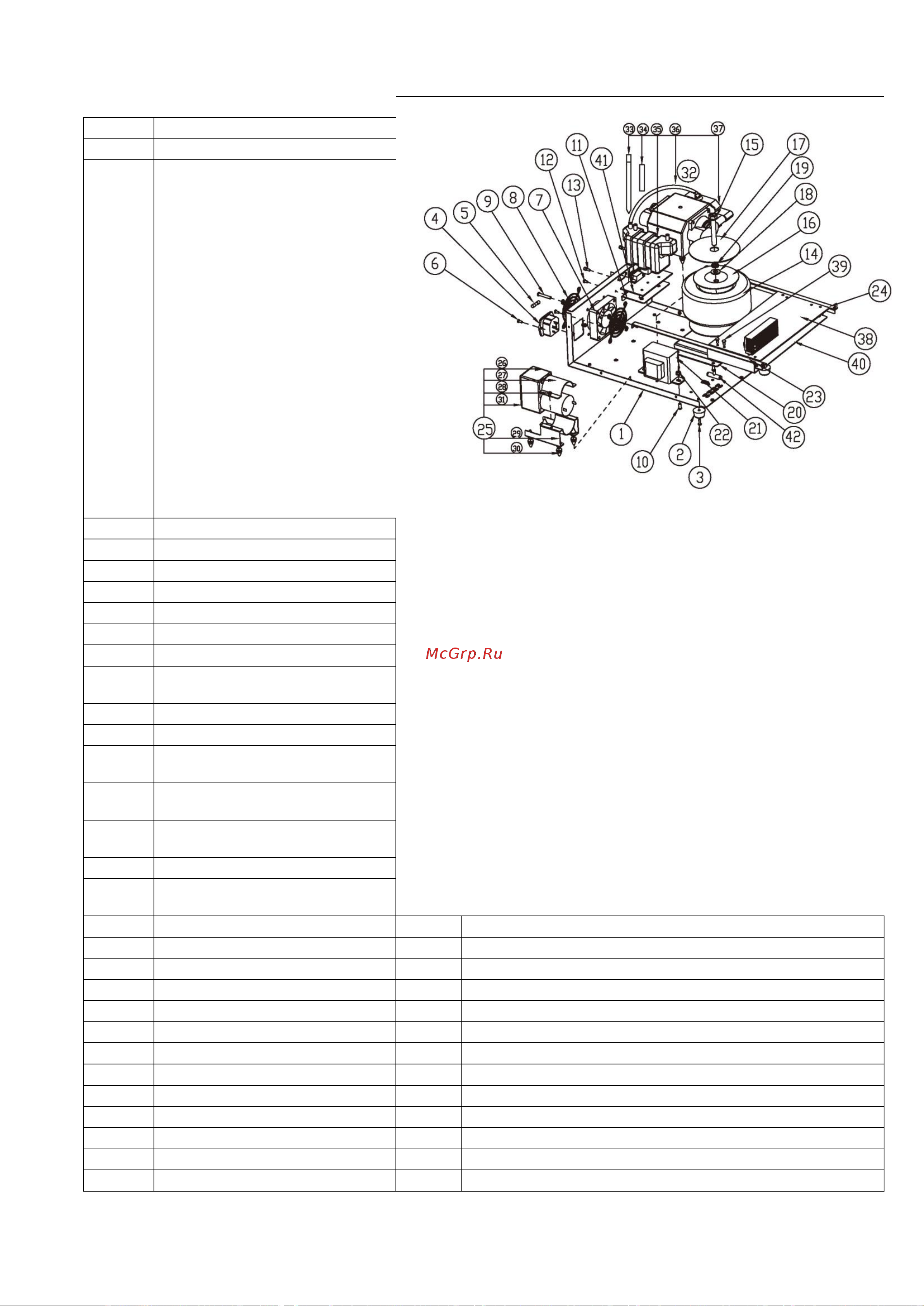

Вид нижнего корпуса в разобранном состоянии

30

Амортизирующая ножка

29

Опора всасывающего разъема

28

Винт PM4*6

27

Крышка всасывающего разъема

26

Воздушный насос

25

Воздушный насос в сборе

24

Правая опора

23

Левая опора

22

Фланцевая гайка М4

21

Трансформатор 1

20

Монтажная панель

трансформатора

19

Пружинная шайба

18

Шайба

17

Резиновая шайба на

тороидальном трансформаторе

16

Стальная крышка на тороидальном

трансформаторе

15

Болт с шестигранной головкой

M8*65

14

Трансформатор 1

13

Шпилька с шестигранной головкой

#4-40*5+7 мм

12

Винт PM3*6

42

Трехстороннее соединение

II

Монтажная панель платы связи

41

Плата связи

10

Гайка M4

40

Изоляционная пленка из ПВХ

9

Винт PM4*25

39

Опорные распорки платы ПК

8

Решетка отверстия вентилятора

38

Печатная плата питания

7

Вентилятор

37

Воздушный насос

6

Винт KM3*8, черный

36

Высокопрочная труба из силиконового каучука

5

Предохранитель 5A Φ5*20

35

Резервуар воздуха

4

Разъем питания

34

Двусторонний пенопластовый лист

3

Винт PWM4*10

33

Кабельные стяжки 8*500

2

Резиновая ножка

32

Воздушный насос в сборе

I

Нижний корпус

31

Пенопласт

Позиция

Название детали
