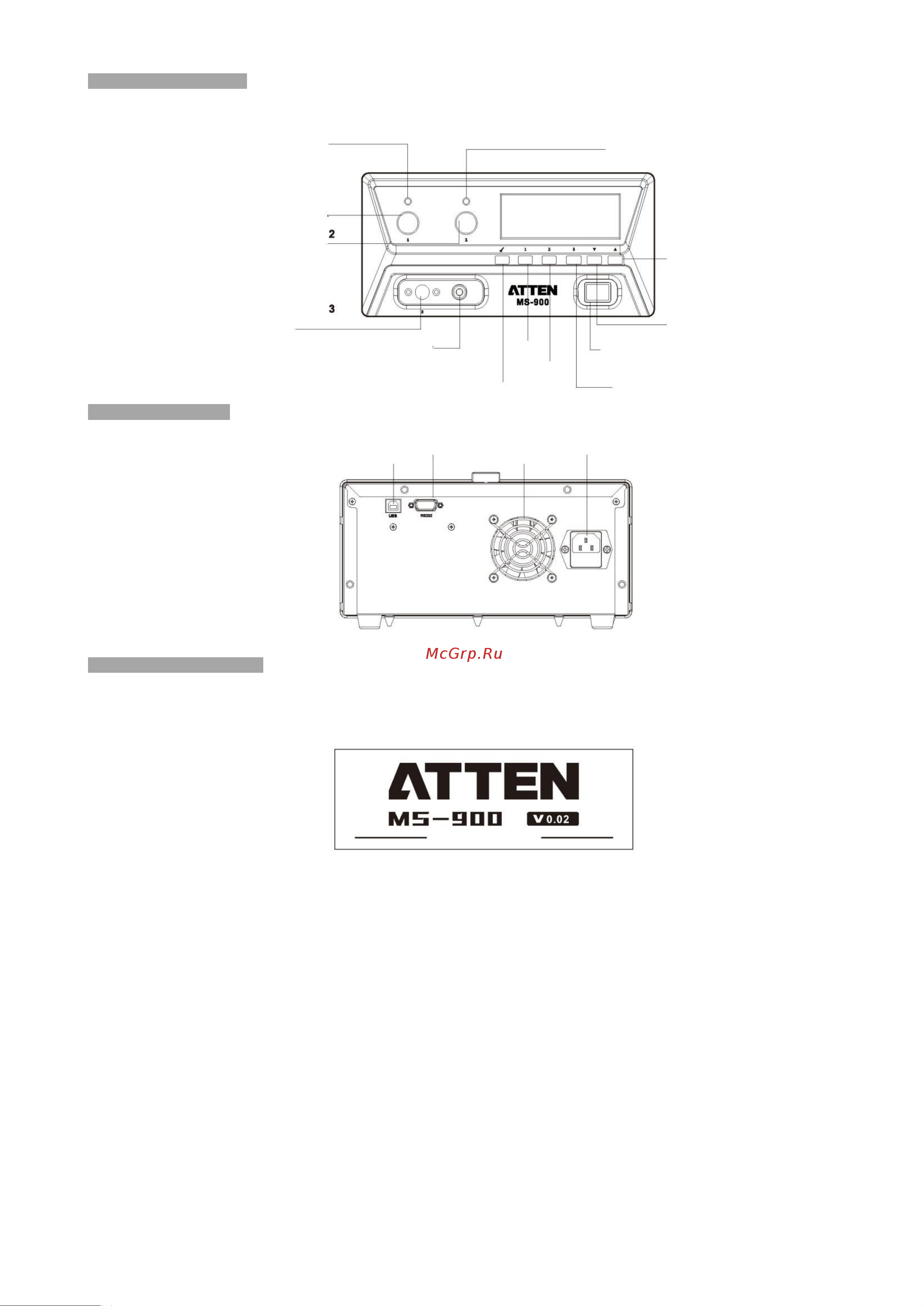

Схема передней панели

Схема задней панели

Описание рабочего экрана

После включения прибора включите переключатель питания. На экране в течение 3 секунд будет отображаться

название компании, а затем будет выполнен переход в нормальный рабочий экран.

Начальный экран прибора MS-900

Интерфейс USB

Последовательный порт RS232

Вентилятор охлаждения

Разъем питания

Вверх

Вниз

Выключатель питания

Клавиша 3

Клавиша 1

Клавиша 2

Клавиша всасывающего наконечника

Вакуумный разъем для

демонтажного пистолета и

всасывающего наконечника

Разъем канала 3

Соединение для ручки термофена

Разъем канала 2

Паяльная станция, демонтажный

пистолет и электрический пинцет

Разъем канала 1

Паяльная станция, демонтажный

пистолет и электрический пинцет

Индикатор канала 1

Индикатор «On» («Вкл.») указывает на то,что

выполняется нагревание ручки канала.

Индикатор «Off» («Выкл.») указывает на то, что

нагревание ручки канала не выполняется.

Индикатор канала 2

Индикатор «On» («Вкл.») указывает на то, что выполняется

нагревание ручки канала. Индикатор «Off» («Выкл.»)

указывает на то, что нагревание ручки канала не выполняется.
