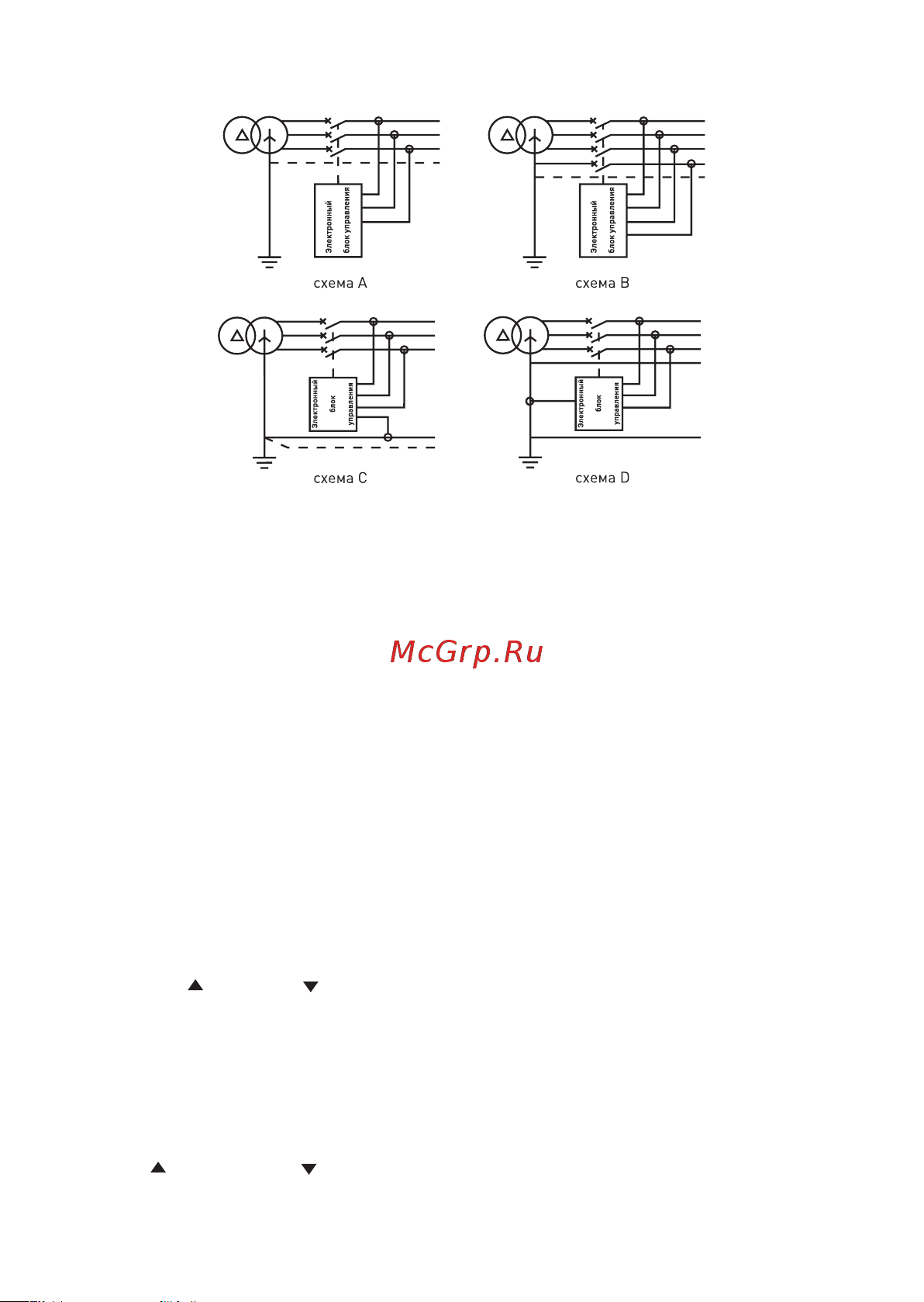

проводом (N) и защитным проводом (PE) и осуществляет защиту� Смотрите схему D�

САМОДИАГНОСТИКА

Функция самодиагностики электронного блока управления ВА45 главным образом

используется для контроля и защиты рабочего состояния и среды функционирования

самого контроллера� Сигнальный контакт прибора должен использоваться в парал-

лельном соединении с вспомогательными контактами (постоянно разомкнуты) авто-

матического выключателя�

ФУНКЦИЯ АМПЕРМЕТРА

При нормальных условиях работы контроллера он отображает максимальное значение

фазного тока� Например, когда горит индикатор L2 и одновременно индикатор MAX это

значит ток на фазе В максимальный� На дисплее поочередно отображается максимальное

значение фаз А, В, С, земли, одновременно с этим индикаторы L1, L2, L3, G и MAX попере-

менно мигают�

3.4 ЭКСПЛУАТАЦИЯ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ

УСТАНОВКА ПАРАМЕТРОВ

Используя 5 функциональных кнопок на панели контроллера, такие как «Set»,

«Function», « » (вверх), « » (вниз), «Enter», можно задать различные параметры кон-

троллера� Основные шаги по установке параметров включают:

1� Нажав кнопку «Set» (замигает соответствующий светодиод), нажатием кнопки

Function выбираем необходимый параметр (зажигается красный светодиод на кон-

троллере над соответствующим параметром), на индикаторе появляется значение

параметра, а с правой стороны мигающий зеленый светодиод укажет единицы из-

мерения� Для изменения параметра необходимо нажать кнопку «Enter» и с помощью

кнопок « » (вверх) или « » (вниз) выставить необходимое значение� Нажать кнопку

«Enter», продолжить просмотр параметров других значений�
