КАЧЕСТВО, ДОСТУПНОЕ ЛЮДЯМСамая актуальная информация всегда доступна на сайте WWW.EKFGROUP.COM

Выключатели автоматические серии ВА–45 EKF PROxima

ВА-45 XXX/XXX XX EKF PROxima

Выключатель автоматический

серии 45

Номинальный ток корпуса

выключателя, Inm

Номинальный ток расцепителя, In

Количество полюсов

IP30

ГАРАНТИЯ

ЛЕТ

100кА

ГОСТ Р 50030.1 и ГОСТ Р 50030.2

Автоматические выключатели серии BA-45

EKF PROxima

являют-

ся воздушными выключателями с механизмом свободного рас-

цепления и оперирования контактами посредством механизма

с пружинным накопителем энергии.

Выключатель выполнен в виде механической конструкции, смон-

тированной на жесткой раме.

Основные органы управления и индикации выведены на лицевую

панель.

Полный набор аксессуаров для расширения функций.

Исполнение выключателей по видам защиты от сверхтоков:

– защита в зоне токов перегрузки и короткого замыкания;

– защита от замыкания на землю.

Дополнительные расцепители и вспомогательные контакты:

– независимый расцепитель;

– минимальный расцепитель напряжения;

– свободные вспомогательные контакты (четыре переключающих

контакта).

Виды привода управления выключателями:

– ручной взвод и управление включением и отключением;

– электродвигательный привод для дистанционного управления.

Виды установки и монтажа выключателей:

– стационарная установка с задним присоединением внешних

проводников;

– выдвижное исполнение для выкатных (выдвижных) ячеек шкафов.

1. Описание основных узлов выключателя.

1.1. Механизм включения, отключения и автоматического отклю-

чения состоит из привода оперативных включений-отключений,

взводного механизма расцепления с пружинным накопителем для

функции оперирования, в том числе для обеспечения мгновенного

срабатывания выключателя при отключении токов короткого за-

мыкания и перегрузки, и привода, связывающего его с контактной

системой выключателя.

В исполнении с электродвигательным приводом совместно

с данным механизмом агрегатируется мотор-редуктор, обеспечи-

вающий функционирование выключателя дистанционно, по ко-

манде оператора или автоматической системы управления.

В рабочем (включенном) состоянии выключателя механизм расце-

пления находится во взведенном положении.

Взвод перед включением осуществляется оператором вручную,

с помощью рукоятки, или дистанционно, подачей сигнала на элек-

тропривод.

Включение выключателя после взвода выполняется оператором

вручную, воздействием на кнопку включения, или дистанционно,

с помощью электромагнита включения.

Выключение выключателя осуществляется оператором вручную,

воздействием на кнопку выключения, или дистанционно, с помощью

команды на независимый или минимальный расцепитель напряже-

ния. Автоматическое отключение в случае возникновения перегруз-

ки или короткого замыкания производится независимым расцепите-

лем по командному сигналу от микропроцессорного блока.

1. Микропроцессорный расцепитель.

2. Кнопка отключения.

3. Рукоятка ручного взвода пружины механизма расцепления.

4. Кнопка включения.

5. Указатель состояния пружины механизма расцепления:

пружина взведена / пружина не взведена.

6. Указатель положения главных контактов: замкнуты / разо-

мкнуты.

7. Передняя панель выключателя.

8. Проушина для блокировки замком положений выключателя:

«Рабочее», «Испытание и наладка» или «Выключено».

9. Указатель положения выключателя.

10. Рукоятка для выкатывания выключателя выдвижного испол-

нения.

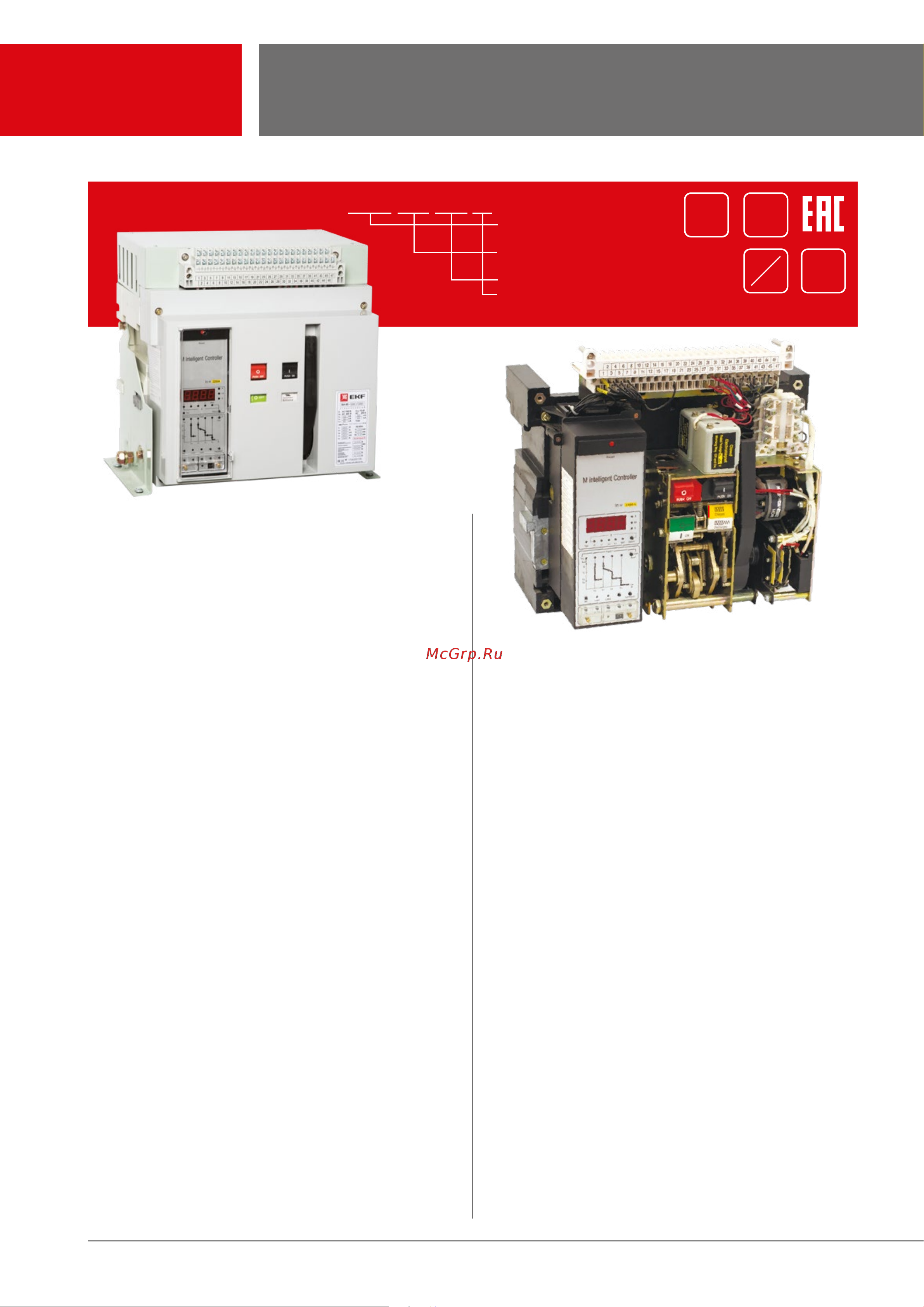

Основные узлы и агрегаты выключателей

1. Клеммник для подключения цепей вторичной коммутации

(неподвижный).

2. Основание выдвижного элемента.

3. Изолирующие шторки.

4. Рукоятка.

5. Клеммник для подключения цепей вторичной коммутации

(подвижный).

6. Свободные вспомогательные контакты.

7. Минимальный расцепитель напряжения.

8. Независимый расцепитель.

9. Электромагнит включения.

10. Механизм управления.

11. Мотор-редуктор для исполнения с электродвигательным

приводом.

12. Микропроцессорный блок управления.

13. Передняя панель выключателя.

Основные органы управления и индикации на лицевой панели

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ

ВОЗДУШНЫЕ
