МГНОВЕННОЕ СРАБАТЫВАНИЕ ПРИ КОРОТКОМ ЗАМЫКАНИИ

КОНТРОЛЬ НАГРУЗКИ (ДВА СПОСОБА)

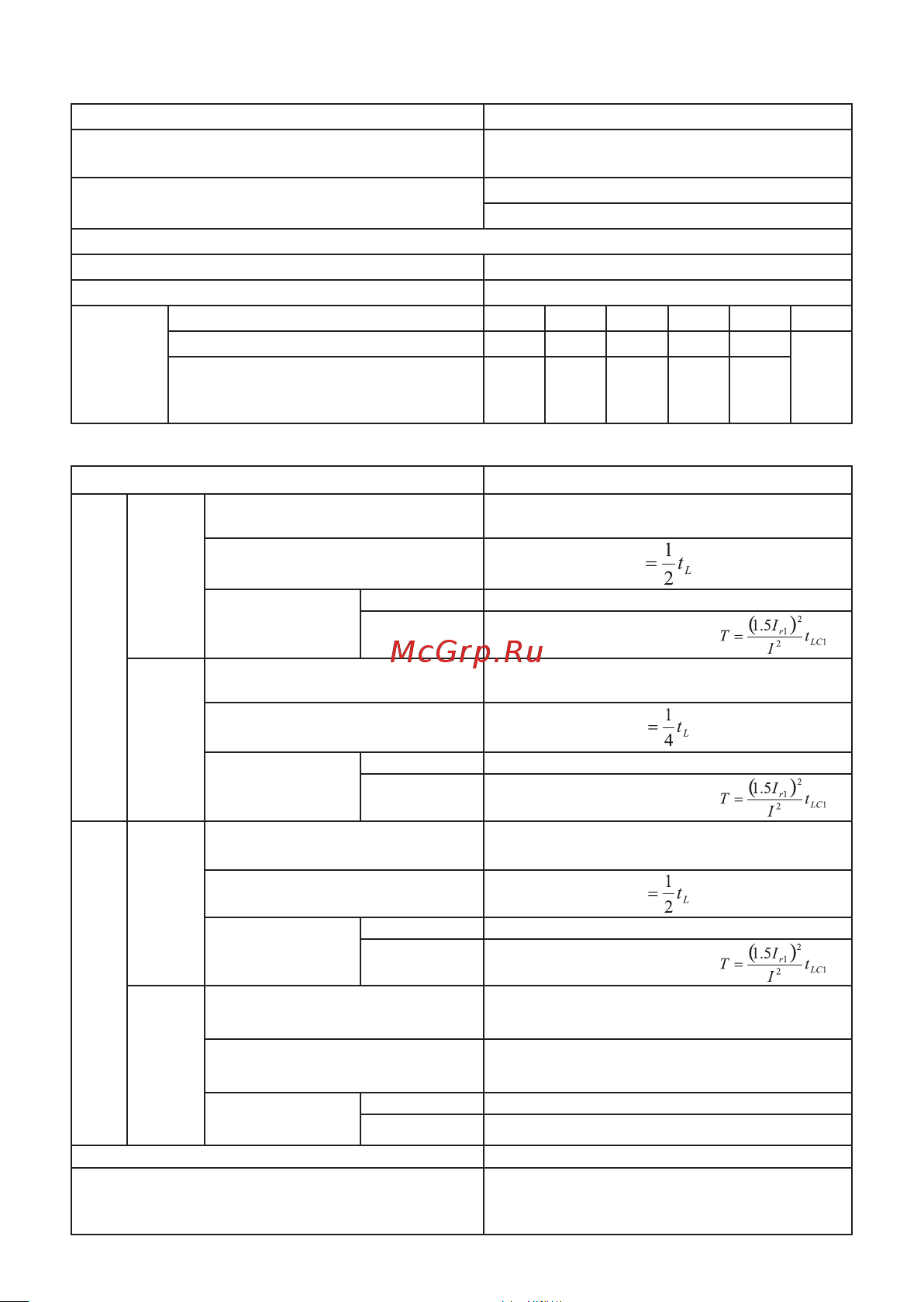

Параметры Значения

Диапазон Установленного значения тока Ir3

1.0In~60KA/80KA/120KA (плавно) +OFF

1.0In~60KA/80KA/120KA ( плавно ) +OFF

Cостояние выключателя

I ≤ 0.85Ir3 не срабатывает

I > 1.15Ir3 срабатывает

Защита от токов утечки на землю

Диапазон Установленного значения тока Ir4 0.2~1.0 In ( плавно, min160A)

Диапазон установленного времени tG 0.1S~1.0S OFF

Значения

уставка tG 0.2 0.4 0.6 0.8 1.0 OFF

выдержка(S) 0.18 0.36 0.54 0.72 0.90 сиг-

на-

лиза-

ция

Максимальное время отключе-

ния (S)

0.22 0.44 0.66 0.88 1.10

Параметры Значения

Способ 1 (контроль двух нагрузок)

Нагрузка 1

Диапазон установленного

значения тока ILC1

0.2 ~ 1 In (плавно, min160A)

Диапазон установленного

времени tLC1

Выходные

характеристики

I<ILC1 Не снимая нагрузки

I≥ILC1

Отключение с выдержкой

Нагрузка 2

Диапазон установленного

значениятока ILC2

0.2 ~ 1 In ( плавно,min160A )

Диапазон установленного

времени tLC2

Выходные

характеристики

I<ILC2 Не снимая нагрузки

I≥ILC2

Отключение с выдержкой

Способ 2 (контроль при снятии на-

грузки / замыкании с первой линии)

Характеристики

при снятии

нагрузки

Диапазон установленного

значения тока ILC1

0.2 ~ 1 In (плавно, min160A)

Диапазон установленного

времени tLC1

Выходные

характеристики

I<ILC1 Не срабатывает

I≥ILC1

Отключение с выдержкой

Характеристики

при повторном

замыкании

Диапазон Установленного

значения тока ILC2

0.2 ~ 1 In (плавно, min160A)

Диапазон установленного

времени tLC2

Фиксированное 60сек

Выходные

характеристики

I<ILC2 Замыкание с выдержкой

I≥ILC2 Не замыкает

Точность ±10%

термопамять (30мин, при отключении элек-

тричества

автоматически сбрасывается)

стандарт+OFF(отключение)
