ЗАЩИТА ОТ ОДНОФАЗНОГО ЗАМЫКАНИЯ НА ЗЕМЛЮ

Защита от однофазного замыкания на землю – это защита от непосред-

ственного замыкания на землю, в случае если значение аварийного тока

– несколько сот ампер и выше. Обычно используется в системах с прямым

заземлением нейтрали. Контроллер имеет два режима защиты от замыкания

на землю. Первый – основан на разнице значений тока (Т), контроллер учиты-

вает векторы трехфазного тока нейтрального полиса и осуществляет защиту.

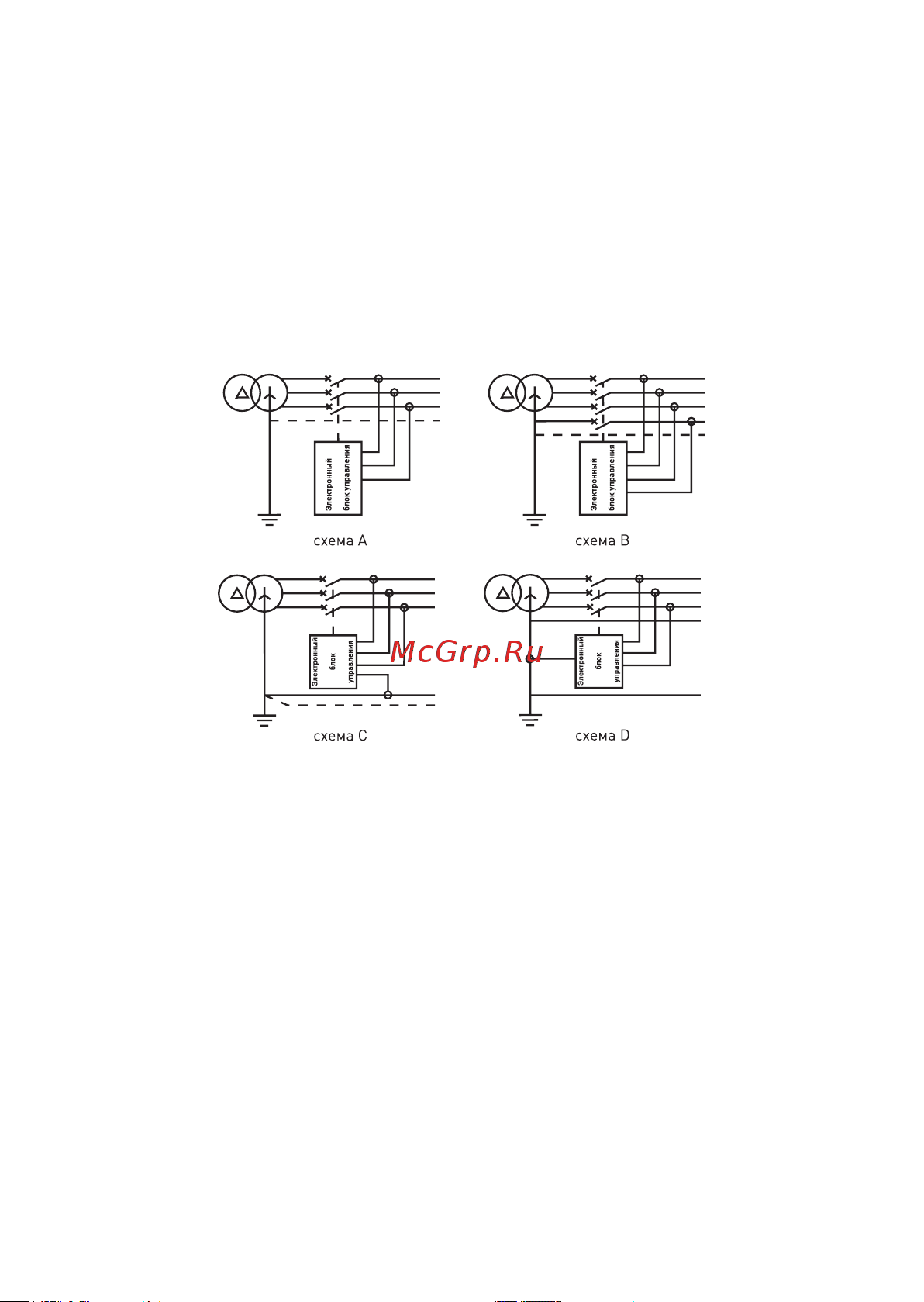

В зависимости от количества полюсов автомата делится на три вида, такие

как 3PT, 4PT, (3P+N)T, смотрите соответственно схемы А, В, С. Второй режим

основан на разностном токе (ток на землю). Контроллер, используя дополни-

тельный трансформатор тока, измеряет ток между нейтральным проводом (N)

и защитным проводом (PE) и осуществляет защиту. Смотрите схему D.

САМОДИАГНОСТИКА

Функция самодиагностики электронного блока управления ВА45 главным

образом используется для контроля и защиты рабочего состояния и среды

функционирования самого контроллера. Сигнальный контакт прибора должен

использоваться в параллельном соединении с вспомогательными контактами

(постоянно разомкнуты) автоматического выключателя. Когда контроллер не на-

ходится под напряжением, данные контакты постоянно замкнуты, в нормальных

условиях работы постоянно разомкнуты. Если происходит отказ самодиагности-

ки, контакты смыкаются.

КОНТРОЛЬ ТЕМПЕРАТУРЫ СРЕДЫ

Если температура среды превышает 80±5°С, на контроллере высвечивается

буква «Е», посылается аварийный сигнал.

При отказе MCU или E2PROM на контроллере высвечивается буква

«Е2»посылается аварийный сигнал.

Сигнализация при отказе механизма: если автомат не совершает действий

после того, как контроллер посылает сигнал о срабатывании, то контроллер

посылает повторный сигнал о срабатывании. Если автомат все же не соверша-

ет переключения, то на дисплее высвечивается «Е3» и посылается контактный

сигнал.
