*Примечание: Электромагнит включения необходимо подключать через вспо-

могательный контакт «NC» воздушного автоматического выключателя, не-

зависимый расцепитель – через вспомогательный контакт «NO» воздушного

автоматического выключателя.

Электромагнит включения и независимый расцепитель предназначены для

подачи кратковременных сигналов.

5. ГРАФИКИ ХАРАКТЕРИСТИК

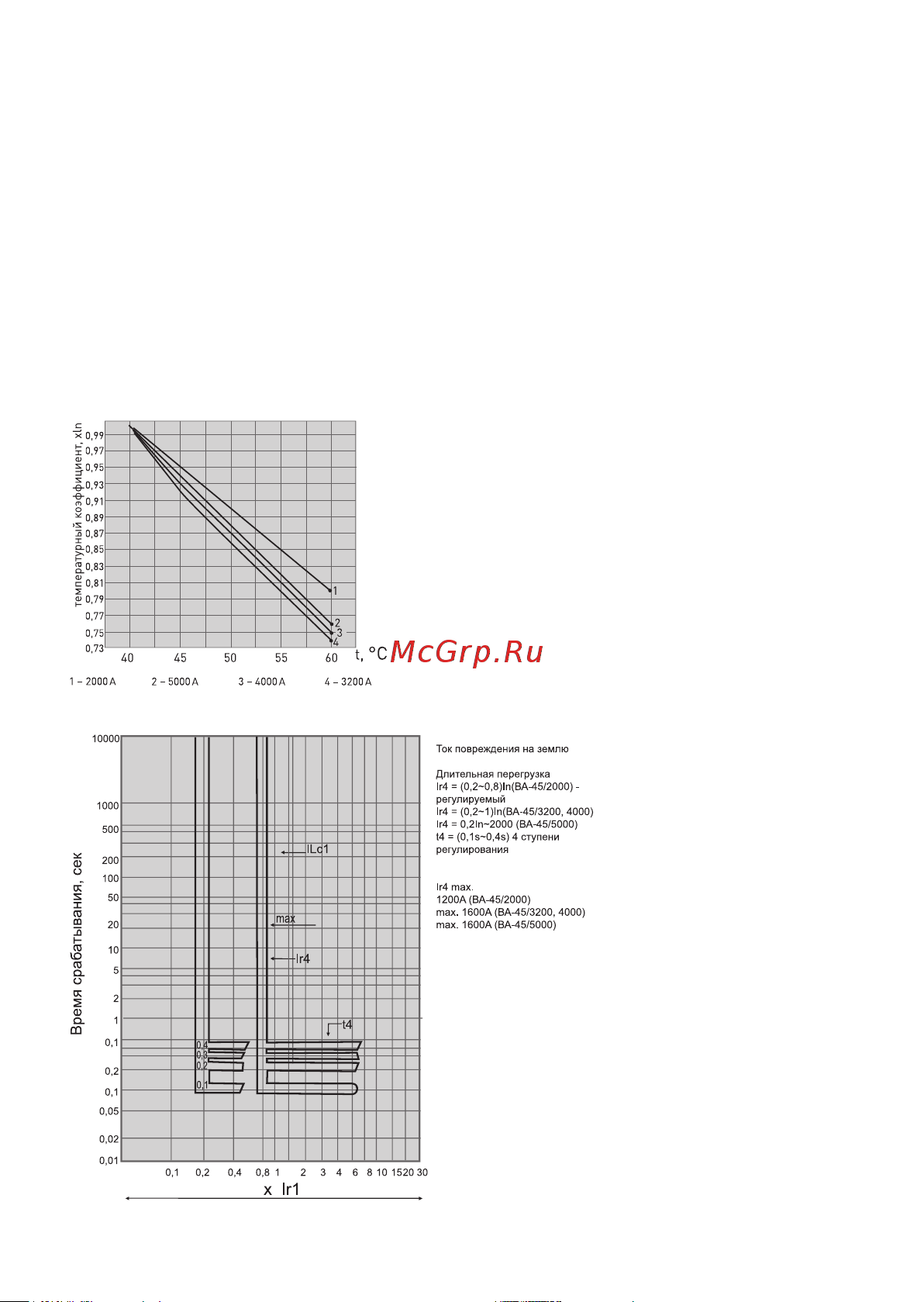

ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ

ХАРАКТЕРИСТИКИ ЗАЩИТЫ ОТ ЗАМЫКАНИЙ НА ЗЕМЛЮ

Q – минимальный расцепитель напряжения;

выводы 27 и 28 должны быть обязательно под-

соединены в главную цепь при установке.

F – независимый расцепитель (FX).

Х – электромагнит включения (XF).

М – мотор-редуктор взведения привода.

SA – конечный выключатель взвода привода.

XT – выводы (клеммные зажимы) цепей вторич-

ной коммутации автоматического выключателя.

FU – плавкий предохранитель.
