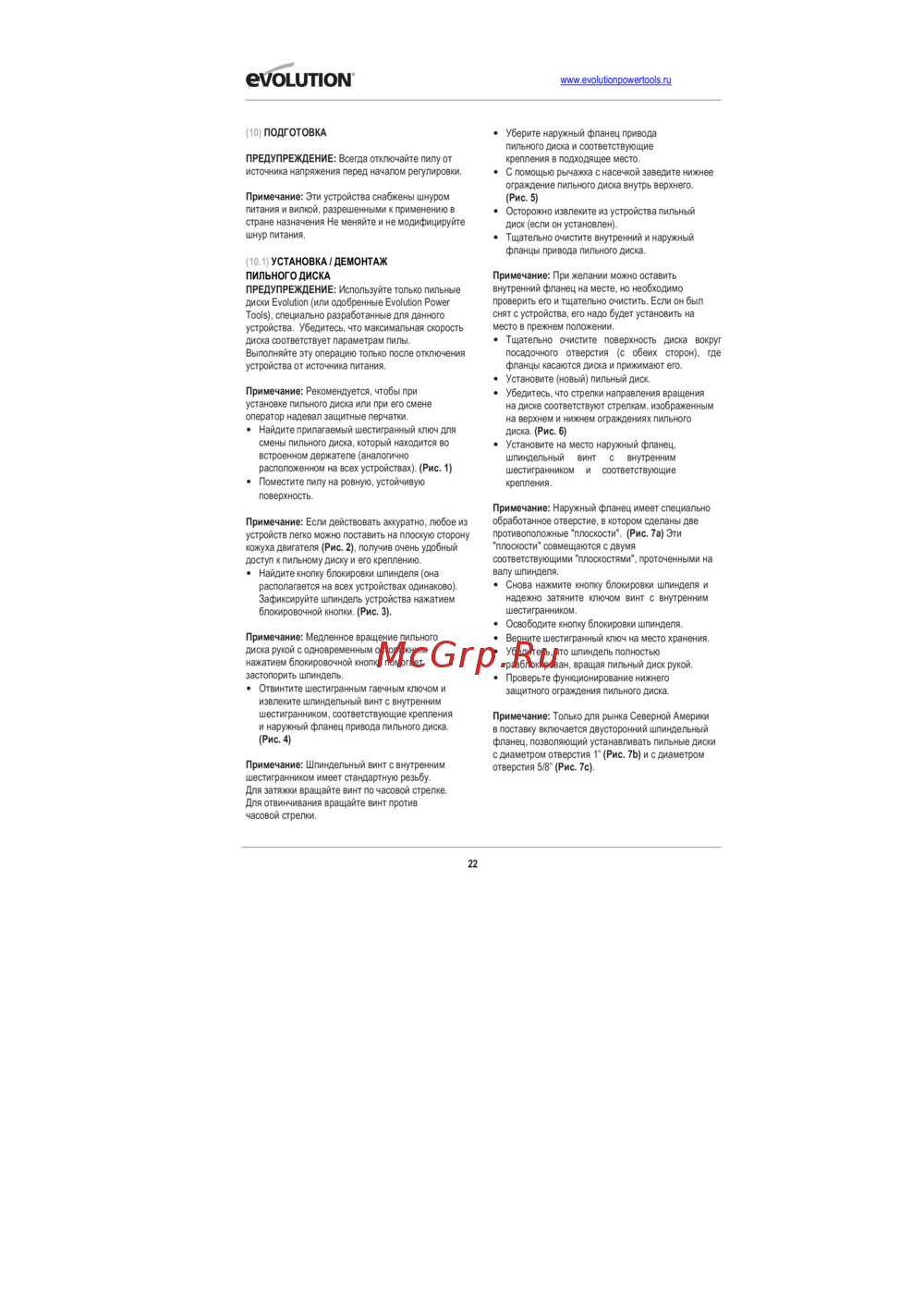

www.evolutionpowertools.ru
(10) ПОДГОТОВКА
ПРЕДУПРЕЖДЕНИЕ: Всегда отключайте пилу от
источника напряжения перед началом регулировки.
Примечание: Эти устройства снабжены шнуром
питания и вилкой, разрешенными к применению в
стране назначения Не меняйте и не модифицируйте
шнур питания.
(10.1) УСТАНОВКА / ДЕМОНТАЖ
ПИЛЬНОГО ДИСКА
ПРЕДУПРЕЖДЕНИЕ: Используйте только пильные
диски Evolution (или одобренные Evolution Power
Tools), специально разработанные для данного
устройства. Убедитесь, что максимальная скорость
диска соответствует параметрам пилы.
Выполняйте эту операцию только после отключения
устройства от источника питания.
Примечание: Рекомендуется, чтобы при
установке пильного диска или при его смене
оператор надевал защитные перчатки.
•
Найдите прилагаемый шестигранный ключ для
смены пильного диска, который находится во
встроенном держателе (аналогично
расположенном на всех устройствах). (Рис. 1)
•
Поместите пилу на ровную, устойчивую
поверхность.
Примечание: Если действовать аккуратно, любое из
устройств легко можно поставить на плоскую сторону
кожуха двигателя (Рис. 2), получив очень удобный
доступ к пильному диску и его креплению.
•
Найдите кнопку блокировки шпинделя (она
располагается на всех устройствах одинаково).
Зафиксируйте шпиндель устройства нажатием
блокировочной кнопки. (Рис. 3).
Примечание: Медленное вращение пильного
диска рукой с одновременным осторожным
нажатием блокировочной кнопки помогает
застопорить шпиндель.
•
Отвинтите шестигранным гаечным ключом и
извлеките шпиндельный винт с внутренним
шестигранником, соответствующие крепления
и наружный фланец привода пильного диска.
(Рис. 4)
Примечание: Шпиндельный винт с внутренним
шестигранником имеет стандартную резьбу.
Для затяжки вращайте винт по часовой стрелке.
Для отвинчивания вращайте винт против
часовой стрелки.
• Уберите наружный фланец привода
пильного диска и соответствующие
крепления в подходящее место.
• С помощью рычажка с насечкой заведите нижнее
ограждение пильного диска внутрь верхнего.
(Рис. 5)
• Осторожно извлеките из устройства пильный
диск (если он установлен).
• Тщательно очистите внутренний и наружный
фланцы привода пильного диска.
Примечание: При желании можно оставить
внутренний фланец на месте, но необходимо
проверить его и тщательно очистить. Если он был
снят с устройства, его надо будет установить на
место в прежнем положении.
• Тщательно очистите поверхность диска вокруг
посадочного отверстия (с обеих сторон), где
фланцы касаются диска и прижимают его.
• Установите (новый) пильный диск.
• Убедитесь, что стрелки направления вращения
на диске соответствуют стрелкам, изображенным
на верхнем и нижнем ограждениях пильного
диска. (Рис. 6)
• Установите на место наружный фланец,
шпиндельный винт с внутренним
шестигранником и соответствующие
крепления.
Примечание: Наружный фланец имеет специально
обработанное отверстие, в котором сделаны две
противоположные "плоскости". (Рис. 7a) Эти
"плоскости" совмещаются с двумя
соответствующими "плоскостями", проточенными на
валу шпинделя.
• Снова нажмите кнопку блокировки шпинделя и
надежно затяните ключом винт с внутренним
шестигранником.
• Освободите кнопку блокировки шпинделя.
• Верните шестигранный ключ на место хранения.
• Убедитесь, что шпиндель полностью
разблокирован, вращая пильный диск рукой.
• Проверьте функционирование нижнего
защитного ограждения пильного диска.
Примечание: Только для рынка Северной Америки
в поставку включается двусторонний шпиндельный
фланец, позволяющий устанавливать пильные диски
с диаметром отверстия 1” (Рис. 7b) и с диаметром
отверстия 5/8” (Рис. 7c).
22
