ручной привод заблокирован. Схема подключения расположена на левой стороне

электропривода.

Выключатели серии ВА-99М допускают подвод напряжения от источника питания,

как со стороны неподвижных контактов, так и со стороны подвижных, т.е. подклю-

чение возможно и сверху и снизу выключателя.

ВНИМАНИЕ! Рычаг выключателя имеет три положения «ВКЛ», «ОТКЛ» и

«СРАБАТЫВАНИЕ». Для включения после срабатывания, необходимо перевести

рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ».

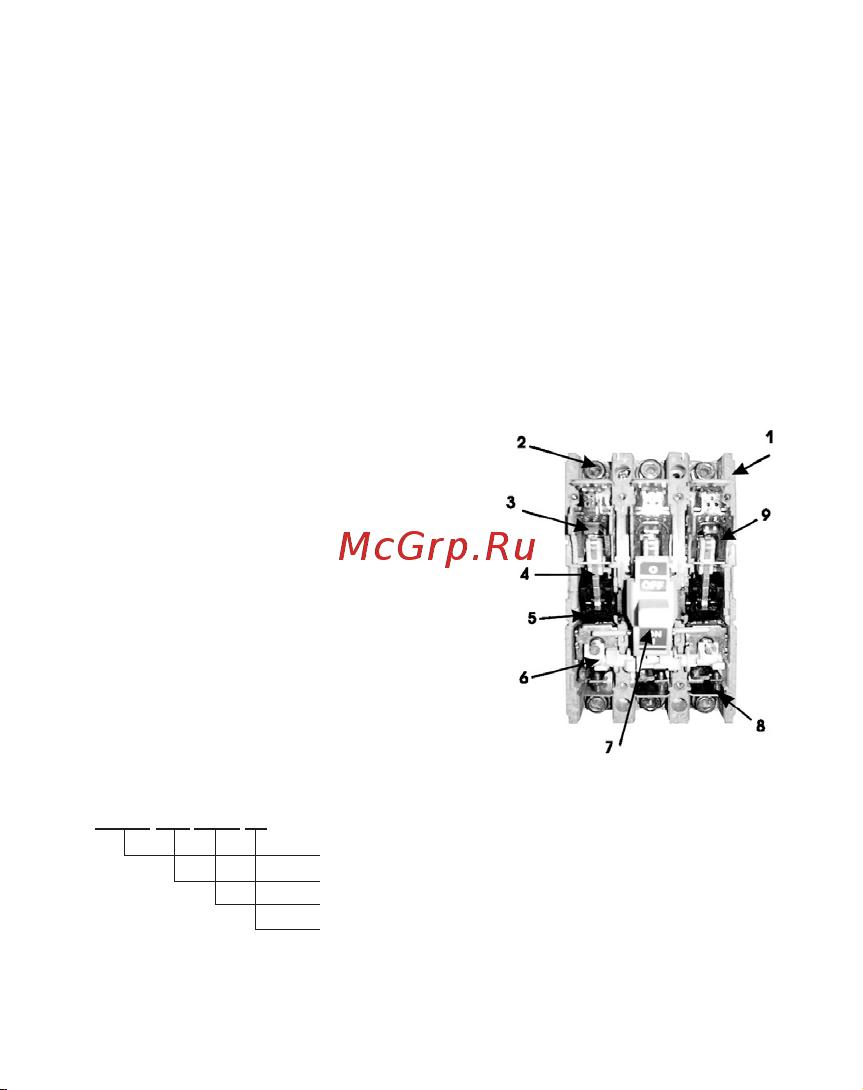

ВНУТРЕННЕЕ УСТРОЙСТВО!

1. Корпус из термостойкой АВС – пластмассы

не поддерживующей горение

2. Присоединительные зажимы

3. Неподвижные силовые контакты

4. Подвижные контакты

5. Изолирующая рейка

6. Плоская рейка

7. Рукоятка управления

8. Регулировочные винты

9. Дугогасительная камера

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВА99М/XXX XXXA XP

Обозначении серии выключателей ВА-99М

Максимальный номинальный ток (корпус) Inm, А

Номинальный ток расцепления, A

Количество полюсов
