ВРЕМЯ-ТОКОВЫЕ ХАРАКТЕРИСТИКИ ОТКЛЮЧЕНИЯ

1.05

1.31

2 5 10 12 20 30

I/Iном

Время срабатывания (сек)

Кратность номинального тока

t (мин)

0.2

0.5

100

1000

500

200

0.01

0.001

0.02

0.05

10000

5000

2000

150

100

3 4 6 8

0.1

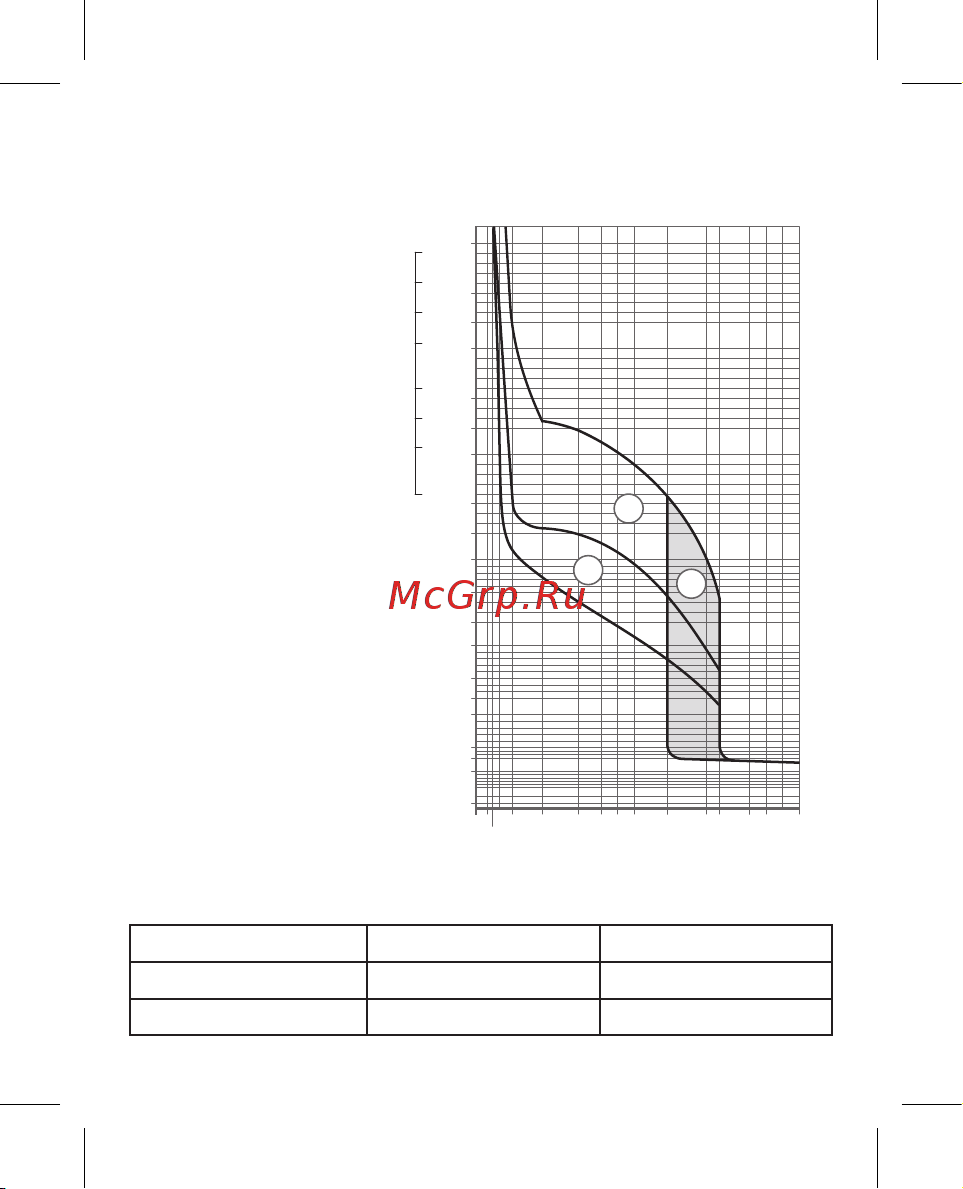

Время-токовая характеристика отключения ВА-99М 63

Таблица 5.1 Значения для проверки тепловых расцепителей ВА-99М 63

Испытательный ток, А Время расцепления, с Результат

2*Iном ≤ 300 Отключение АВ

4*Iном ≤ 170 Отключение АВ

Характеристики

срабатывания

выключателей

ВА-99М.

На графиках области

1, 2, 3 обозначают:

1 - «Холодная» область

срабатывания теплово-

го расцепителя;

2 - «Горячая« область

срабатывания теплово-

го расцепителя;

3 - Область срабатыва-

ния электромагнитного

расцепителя.
