10 Электрический мобильный кондиционер воздуха www.breeon.ru

3. Установите оконный слайдер на оконную раму, чтобы можно было удобно

разместить воздухозаборный шланг. Если оконный слайдер больше чем раз-

мер окна, вы можете его обрезать

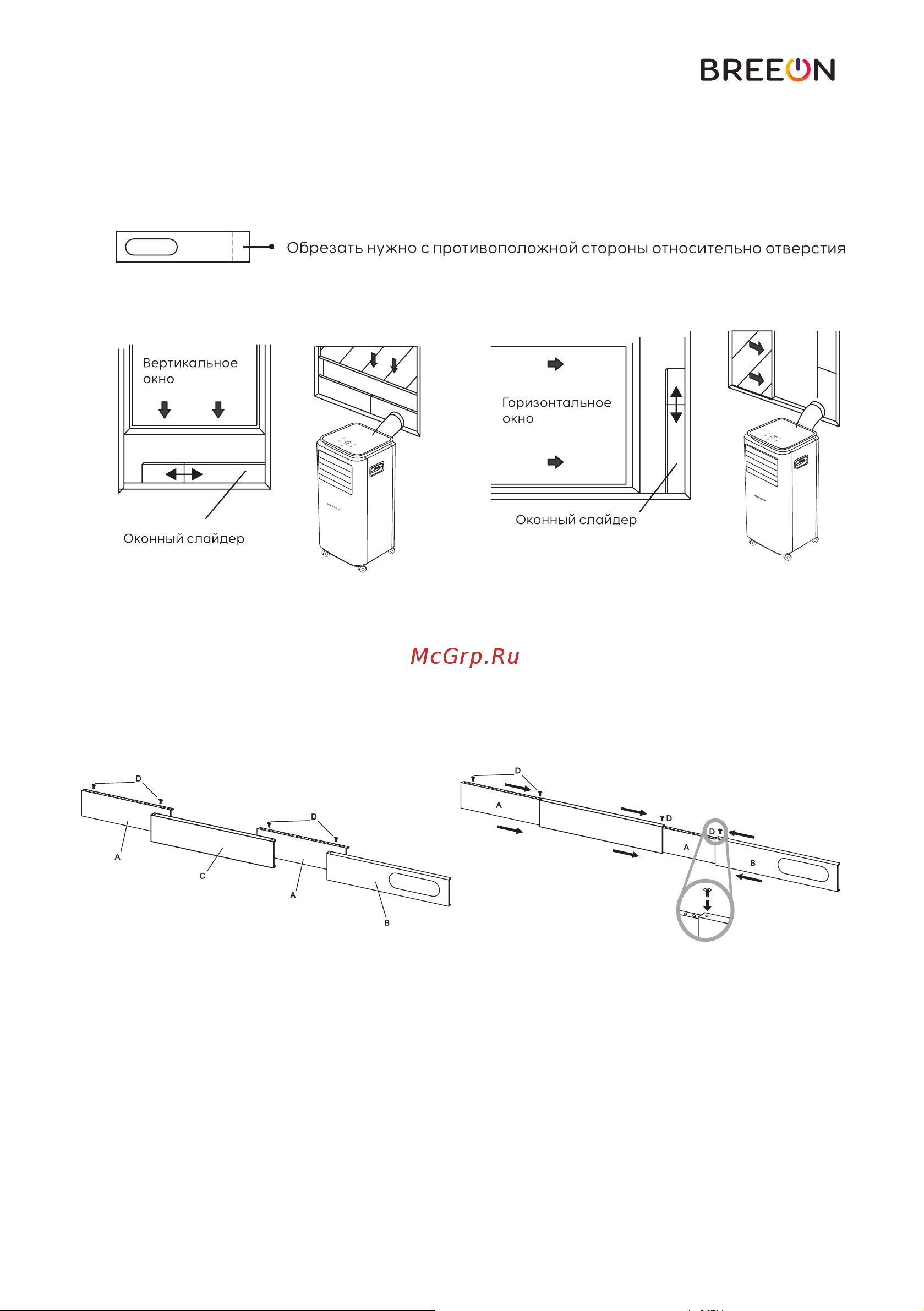

Примеры расположения установки оконного слайдера:

4. Способ соединения оконного слайдера указан на рисунке 6.

А – Слайдер без отверстия*, C – Слайдер без отверстия*,

B – Слайдер под воздуховод, D – Болты для соединения*.

* - Не входит в комплект поставки

5. Способ установки оконного слайдера:

1. Вставьте панели «B» и «C» в панель «A» под размер оконного пространства.

2. При измерении ширины окна убедитесь, что в сборе оконного слайдера нет

зазоров при фактическом измерении.

3. Зафиксируйте винт «D» в отверстиях в соответствии с той шириной, которая

подходит под ваше окно.

OWN

POW

OWN

POW

рис. 4 рис. 5

рис. 6
