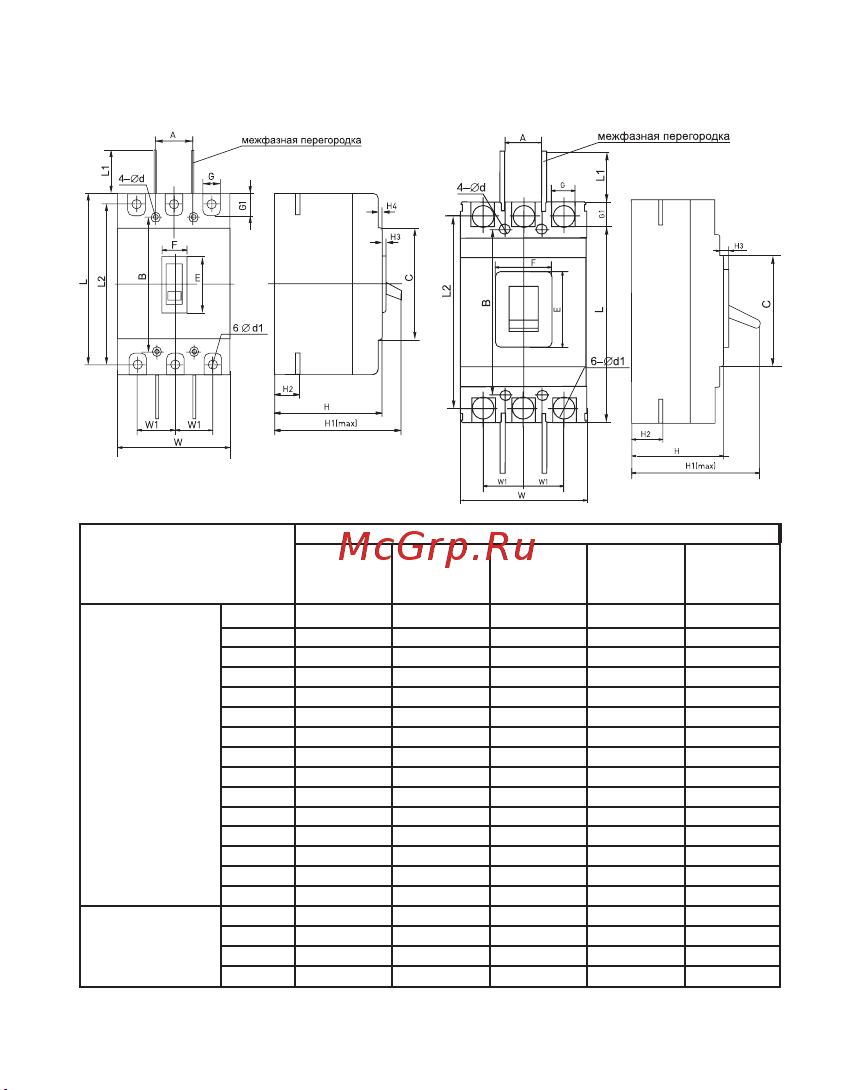

4. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Размеры

Наименование

ВА-99М

63

ВА-99М

100

ВА-99М

250

ВА-99М

400

ВА-99М

630

Габаритные

размеры, мм

C 85 84 102 102 134

E 48 50 50 86 88

F 22 22 22 90 64

G 14 17 23 32 45

G1 14 16 24 32 34

H 73 68 84 104 110

H1 90 86 110 155 165

H2 20 24 24 38 44

H3 4,5 4 4 6 6,5

H4 7 7 5 - -

L 135 155 165 258 270

L1 14 60 80 105 105

L2 117 132 144 225 234

W 76 90 105 140 182

W1 25 30 35 44 58

Монтажные

размеры, мм

A 25 30 35 44 58

B 117 129 126 194 200

Ø D

3,5 4,5 5,5 7 7

Ø D1

7 10 10 26 30
