2. Прижимная балка

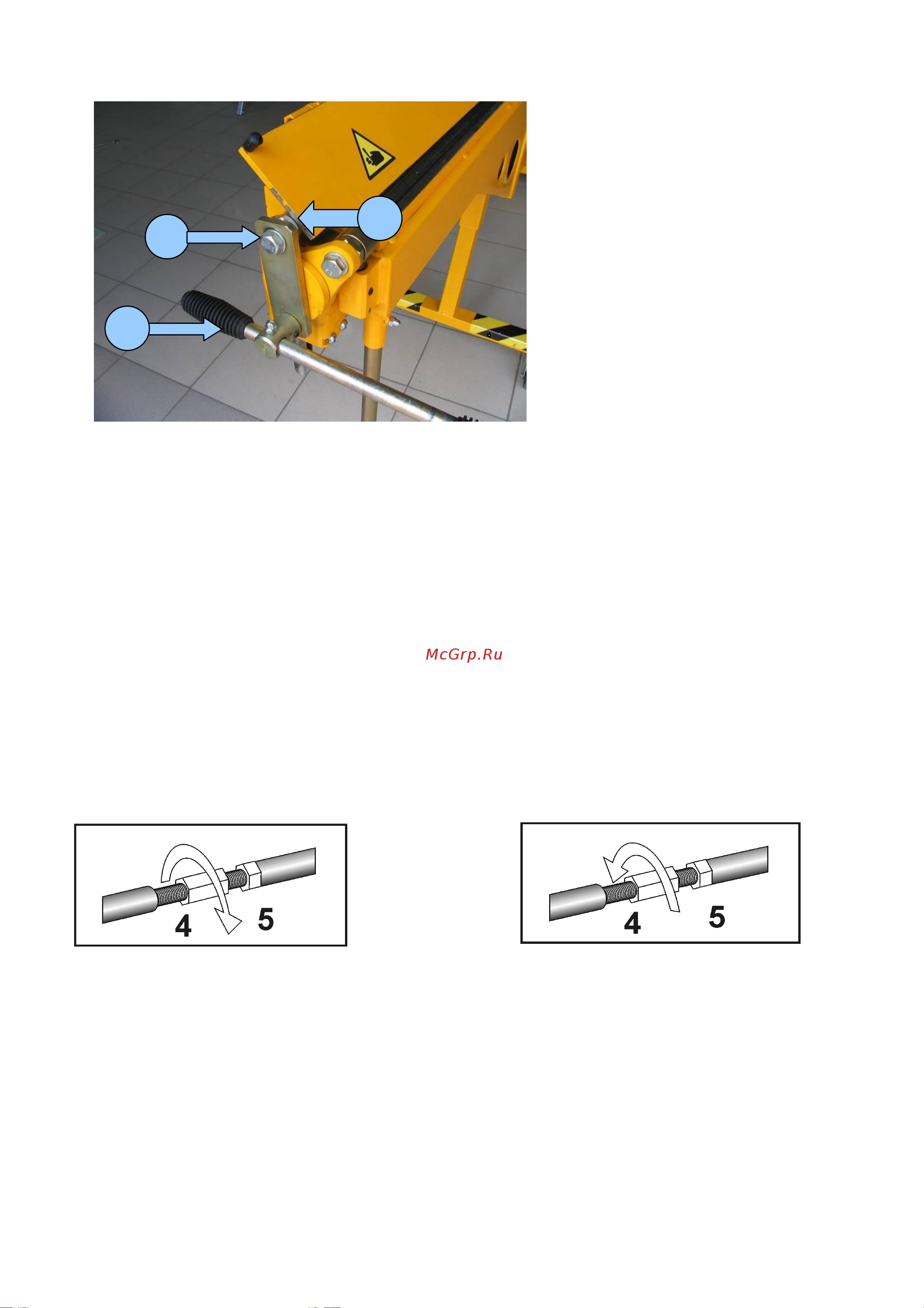

Рис. 1

Прижимная балка открывается и

закрывается при помощи рычага

управления (1), расположенного на

машине слева и справа. Усилие прижима

регулируется на левой и правой сторонах

эксцентриками (3), следующим образом:

Надо закрыть верхнюю балку (без

обрабатываемого листа). После

ослабления болтов с шестигранной

головкой (2), на левой и правой сторонах,

можно при помощи регулировочного

эксцентрика (3) ослабить верхнюю балку.

Затем следует вложить у правого и

левого краев полоски обрабатываемого

материала шириной в 60 мм и

регулировать эксцентриком (3) зажатие

таким образом, что бы полоски можно было перемещать с усилием, затем, удерживая ключом

эксцентрик, затянуть болт (2).

Отсутствие установки усилия прижима, которое следует изменять в зависимости от толщины

обрабатываемого листа, может привести к повреждению подшипников, осей или регулировочного

эксцентрика.

Замечание. Вращение эксцентриков (3) при регулировке. Приводит к небольшому смещению вперед

(назад) кромки прижимной балки, что устраняется согласно разделу 4.

3. Улучшение качества гибки

Настройка формы кромки гибочной балки (4) позволяет изменять ее начальный нажим и

влиять на лучший результат гибки. Регулировку следует делать при помощи римской гайки (4) рис.2;3

Для твердого и толстолистового железа:

Ослабить контргайку (5) а римской гайкой (4), как указано на рис.2, покрутить по ходу часовой

стрелки, благодаря этому получается большой начальный нажим (гибочная балка может выступать

выше нижней балки максимально на 0,5 мм).

Для мягкого и тонколистового железа:

Ослабить контргайку (5) а римскую гайку, как указано на рис. 3, повернуть против часовой стрелки для

уменьшения начального нажима.

Рис.2 Рис.3

4. Регулировка гибочной балки по высоте. Регулировка радиуса загибаемого листа

Регулировка высоты гибочной балки происходит следующим образом (См. рис.4):

Следует ослабить винты (6) и поворачивая винт (7) вправо (подъем) или влево (опускание). Когда

высота установлена правильно, надо затянуть винты (6).
