IT
L-L 239.00-BM 10 / 88
Attenzione
La pressione di alimentazione di gas deve essere garantita
durante il funzionamento del generatore e non a
generatore spento.

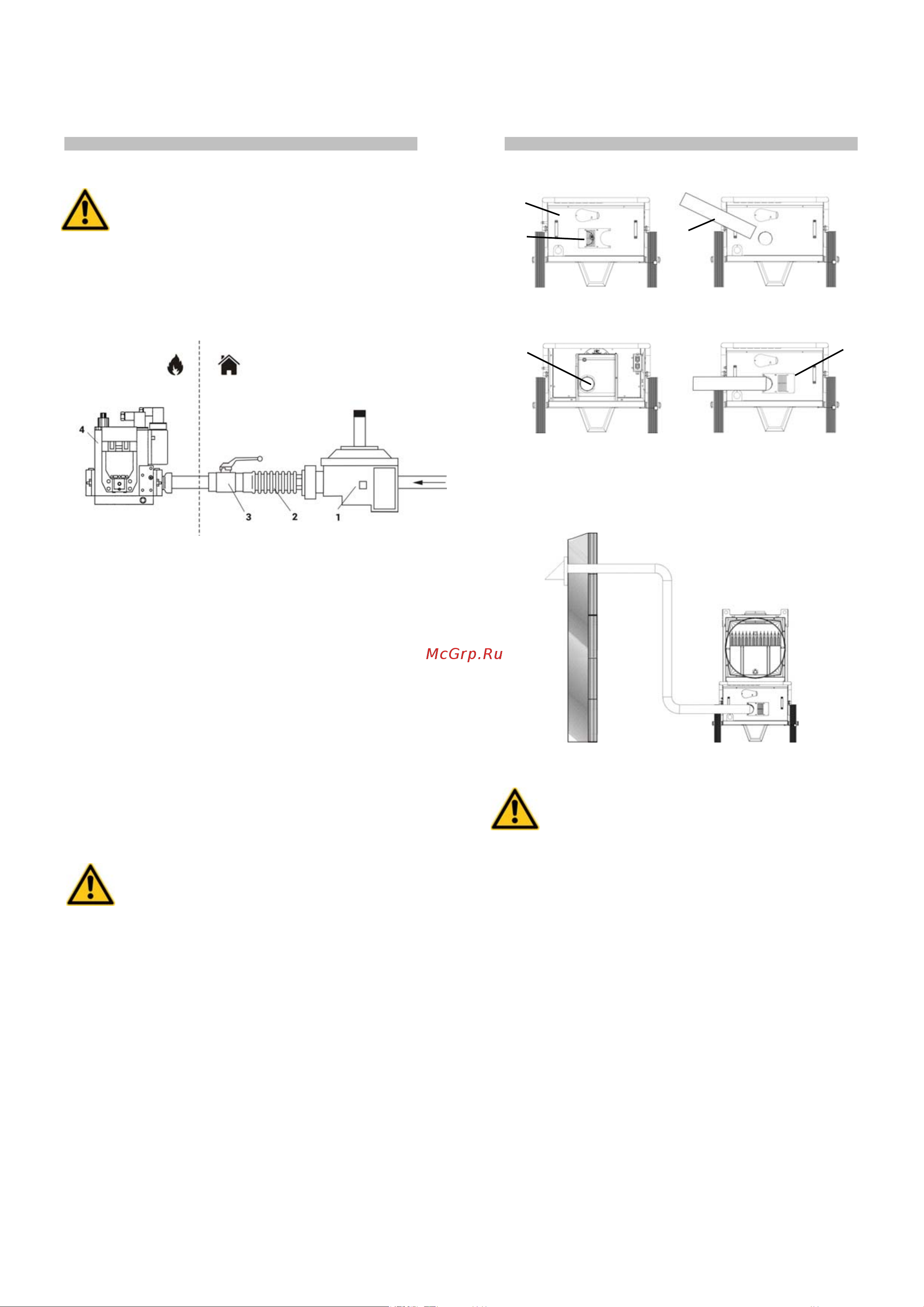

Il generatore d’aria calda è dotato di una rampa gas contenente:
filtro gas, regolatore di pressione, elettrovalvola di sicurezza,
elettrovalvola di lavoro, stabilizzatore di pressione, prese di
pressione.
E’ buona regola predisporre a cura dell’installatore la linea di
alimentazione nel modo seguente.
1: filtro-regolatore di pressione o filtro 2: giunto antivibrante
3: rubinetto di intercettazione 4: rampa gas
I componenti (1), (2) e (3) sono disponibili come accessori e non
sono forniti con il generatore.
Al termine del collegamento alla linea:
• Eseguire lo sfiato della tubazione di alimentazione del gas;
• Controllare la tenuta della tubazione gas.
• Aprire il rubinetto di intercettazione del gas e controllare la tenuta
dei raccordi di collegamento al generatore d’aria calda.
4.6. COLLEGAMENTO DEL BRUCIATORE ALLA PRESA D’ARIA
SNORKEL E REGOLAZIONE DELL’ARIA DI COMBUSTIONE
La presa d’aria (4) del bruciatore può essere collegata all’esterno
dell’ambiente da riscaldare in modo da aspirare aria esterna pulita
ed evitare di ridurre la quantità di ossigeno nell’ambiente.
Il tubo da collegare deve essere di tipo rigido per evitare
restringimenti dovuti alla depressione dell’aria in aspirazione e deve
avere diametro minimo di 100 mm e lunghezza massima di 6 metri.
Attenzione
Se il tubo è eccessivamente lungo, eliminare la parte in
eccesso e non lasciare anse e/o curve che potrebbero
creare ostacoli all’aspirazione dell’aria .
Per collegare il tubo aria alla presa del bruciatore:
• rimuovere il coperchio (1) della scatola bruciatore
• rimuovere il pannello di chiusura (2) sulla scatola bruciatore
• inserire il tubo aria (3) nel foro sul pannello di chiusura (2) e
fissarlo alla presa Snorkel (d) sul bruciatore
• rimontare il coperchio (a) della scatola bruciatore facendolo
scorrere lungo il tubo aria (3) e assicurandosi che il tubo aria (3)
non si distacchi dalla presa Snorkel (4)
• fissare il pannello (1) sulla presa bruciatore capovolgendolo in
modo che il tubo aria (3) risulti bloccato.
La parte terminale del tubo di aspirazione deve essere raccordata
con l’ accessorio passa – parete dotato di griglia di protezione per
evitare l’introduzione accidentale di piccoli animali e/o detriti.
Attenzione
La regolazione dell’aria bruciatore deve essere adeguata
secondo quanto indicato nella “TABELLA DELLE
CARATTERISTICHE TECNICHE”.
4.7. COLLEGAMENTO AL CONDOTTO DI EVACUAZIONE DEI FUMI
I condotti di evacuazione dei fumi devono essere in acciaio e
conformi alla norma EN 1443.
Il rendimento di combustione ed il corretto funzionamento del
bruciatore dipendono dal tiraggio del camino. Il collegamento alla
canna fumaria deve essere eseguito rispettando le disposizioni delle
leggi vigenti e osservando le seguenti prescrizioni:
• il percorso del raccordo fumario deve essere il più breve possibile
e con pendenza ascendente (altezza minima pari a 1 m);
• si devono evitare curve strette e riduzioni di sezione;
• deve sempre essere disposto un terminale antivento, sia per
evitare la caduta di acqua piovana sia per impedire il blocco di
fumi a causa del vento;
• il tiraggio della canna fumaria deve essere almeno pari a quello
prescritto.
• deve essere predisposto un camino per ogni generatore di aria
calda;
Alcuni possibili schemi di posizione del camino possono essere i
seguenti:
2
1
3
4
1
