IT
L-L 239.00-BM 12 / 88
• Applicare sul gruppo valvole gas l’etichetta adesiva con la
scritta “PREDISPOSTO PER …” corrispondente al tipo di
combustibile e alla nuova categoria prescelta.
Solo quando il generatore è stato predisposto secondo le
indicazioni della categoria di lavoro da usarsi, è possibile proseguire
ed avviare il generatore d’aria calda.
4.9. REGOLAZIONE DELLA COMBUSTIONE E ANALISI DEI PRODOTTI
DELLA COMBUSTIONE
Attenzione
La prima accensione deve sempre essere eseguita da un
tecnico specializzato che verifichi la correttezza dei
parametri di combustione .
Attenzione
I bruciatori hanno una pre-regolazione di fabbrica che
potrebbe essere diversa da quella necessaria e quindi
deve essere verificata ed eventualmente corretta.
La “TABELLA DELLE CARATTERISTICHE TECNICHE” indica quali
sono i valori della regolazione (pressione gas di alimentazione,
pressione gas bruciatore, posizione testa di combustione,
regolazione aria) per ciascuno dei bruciatori approvati per questi
apparecchi.

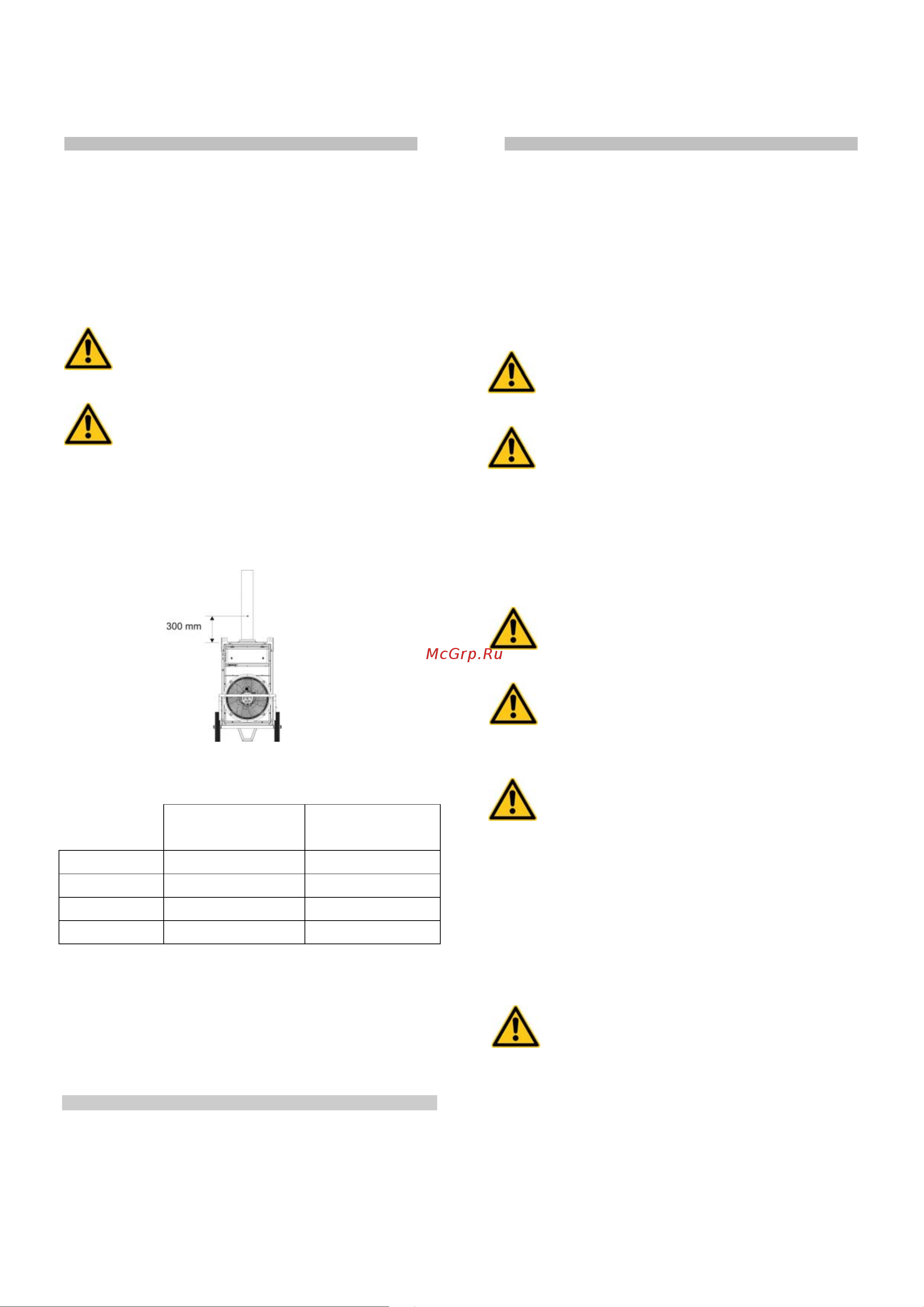

La sonda per il controllo periodico della combustione e della
temperatura dei fumi deve essere inserita come indicato:
La combustione è stabile e pulita se i parametri di combustione
rientrano nei valori seguenti:
GAS NATURALE
G20 - G25
GAS LIQUIDO
G30 - G31
Indice Bacharach - 0 (bianco)
CO
2
8,5 ÷ 9,5 % 11,5 ÷ 12,5 %
Ossigeno (O
2
) 4,5 ÷ 6 % 4,5 ÷ 6 %
CO
ma
100 ppm 100 ppm
Può essere necessario modificare la regolazione del bruciatore a
causa del tipo di combustibile utilizzato e delle condizioni di
installazione (installazione in altitudine, aspirazione aria di
combustione con o senza presa Snorkel, etc.) se i parametri di
combustione non sono corretti.
Al termine delle prove di collaudo il foro praticato per l’inserimento
della sonda deve essere sigillato con materiale che garantisca la
tenuta del condotto e sia resistente alle elevate temperature.
5. ISTRUZIONI PER L’UTILIZZAZIONE
5.1. AVVIAMENTO
Per avviare il generatore:
• Sollevare il pannello (n) della scatola quadro elettrico;
• Assicurarsi che il commutatore (a) sia predisposto sulla posizione
“0”;
• Alimentare elettricamente il generatore agendo sull’interruttore di
sezionamento posto sul quadro elettrico di alimentazione: la
lampada verde (b) si illumina segnalando che il quadro è in
tensione;
• Ruotare il commutatore (a) nella posizione H oppure H+V : il
bruciatore inizia il ciclo di avviamento e prelavaggio, in seguito la
fiamma si accende; dopo alcuni minuti di riscaldamento della
camera di combustione, si avvia anche il ventilatore principale ;
Attenzione
In modalità H+V, il ventilatore funziona continuamente,
anche quando al raggiungimento della temperatura
ambiente desiderata, il bruciatore si spegne.
Attenzione
In modalità H, il ventilatore funziona solo quando la
camera di combustione è sufficientemente calda. Quindi
al raggiungimento della temperatura ambiente desiderata,
il bruciatore si spegne e il ventilatore funziona solo sino al
completo raffreddamento della camera di combustione.
• Se durante il ciclo di avviamento o di funzionamento il generatore
non funziona, si deve consultare il paragrafo “INCONVENIENTI DI
FUNZIONAMENTO, CAUSE E RIMEDI” e scoprire la causa del
mancato funzionamento.
Attenzione
In caso di blocco di sicurezza del bruciatore (lampada m)
per riavviare il generatore è necessario premere il pulsante
di riarmo (d) per 3 secondi.
Attenzione
In caso di blocco di sicurezza del termostato di sicurezza
(lampada h) per riavviare il generatore è necessario
premere il pulsante di riarmo (i).
Attenzione
Non effettuare mai più di due ripartenze successive: parti
di combustibile non bruciate possono accumularsi nella
camera di combustione e incendiarsi improvvisamente
alla successiva riaccensione.
5.2. ARRESTO
Per arrestare l’apparecchio bisogna agire sul commutatore (a),
ruotandolo nella posizione “0” oppure, se il funzionamento è
automatico, agendo sul termostato ambiente in modo da abbassare
il valore della temperatura impostata: il bruciatore si arresta e la
lampada (f) si spegne mentre il ventilatore continua a funzionare,
avviandosi più volte, fino al completo raffreddamento della camera
di combustione.
Attenzione
Non si deve mai arrestare il funzionamento del generatore
disinserendo l’interruttore di sezionamento del quadro di
alimentazione.
L’alimentazione elettrica deve essere disinserita solo dopo
l’arresto del ventilatore.
5.3. VENTILAZIONE
Per ottenere il funzionamento del generatore nel modo di sola
ventilazione continua, si deve ruotare il commutatore (a) nella
posizione con simbolo V.
