7. СХЕМА ПОДКЛЮЧЕНИЯ

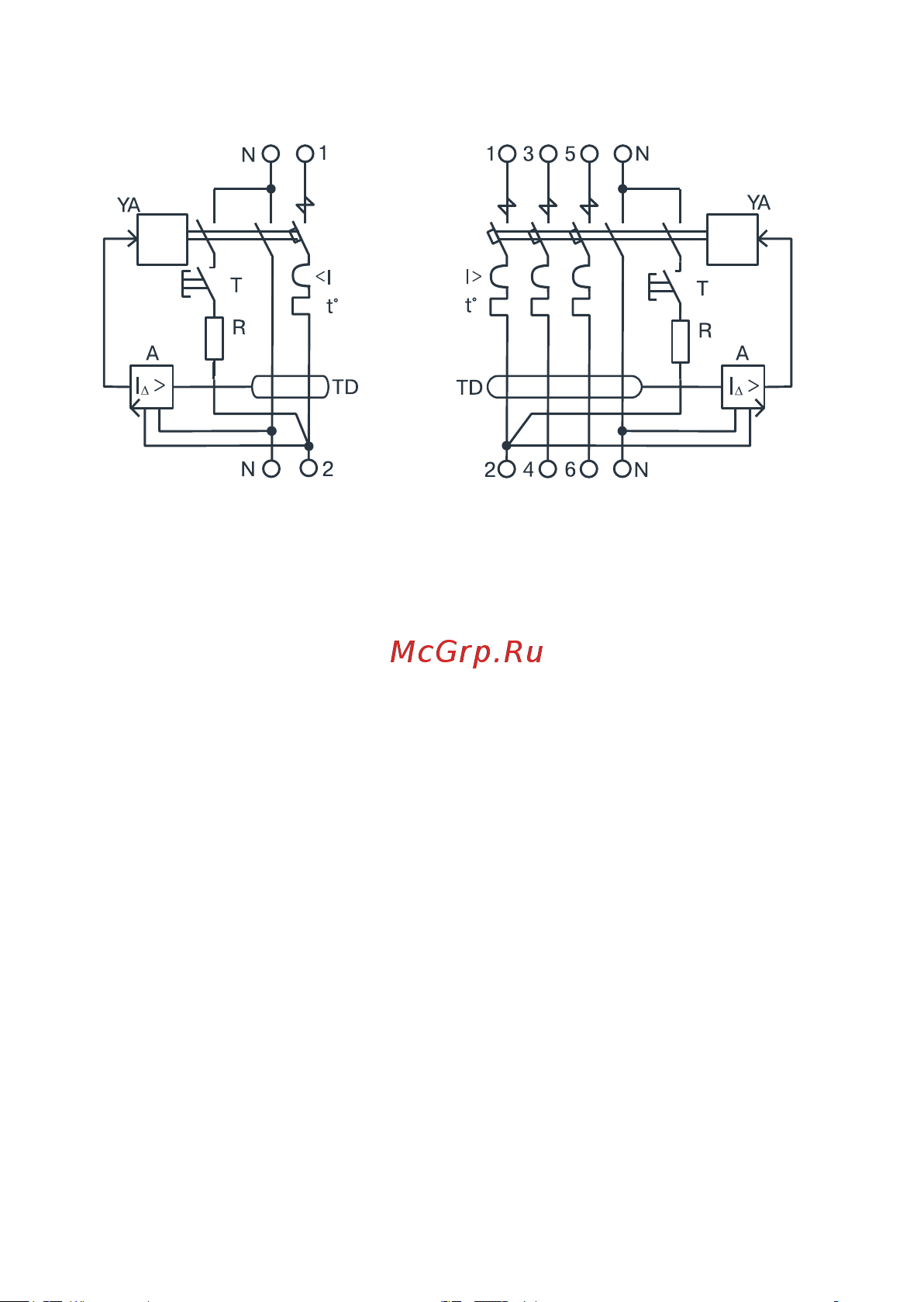

Рисунок 2 – Схема подключения автоматического выключателя дифференциального тока

АВДТ АД-12

8. ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ! Монтаж, подключение и пуск в эксплуатацию АВДТ должны осуществляться

только квалифицированным электротехническим персоналом.

8.1 Перед установкой АВДТ необходимо обратить внимание на следующее:

• проверить АВДТ на наличие внешних повреждений, убедиться в исправности изделия;

• проверить соответствие маркировки изделия требуемым условиям работы.

ВНИМАНИЕ! Подключение проводников сети осуществляется к контактным зажимам 1 и N

для 1Р+N и 1; 3; 5 и N, для 3Р+N.

Подключение проводников электроустановки осуществляется к контактным зажимам 2 и N

для 1Р+N и 2; 4; 6 и N, для 3Р+N.

8.2 При установке АВДТ обратить внимание на изображение заземления и убедиться,

что нейтральный провод N на входе оборудование надежно заземлен, чтобы избежать

неправильного подключения провода N.

8.3 АВДТ необходимо установить на монтажной рейке шириной 35 мм (DIN-рейка) в

электрощитах со степенью защиты по ГОСТ 14254-96 не ниже IP30. При установке АВДТ

в распределительные щиты они должны быть установлены на DIN-рейку с заземленной

металлической защитной панелью для предотвращения поражения электрическим током.

8.4 Прибор предназначен для коммутации алюминиевым и медным проводом. При этом

не допускается одновременное присоединение к одному зажиму медных и алюминиевых

проводников.

8.5 Подвод напряжения к выводам выключателя от источника питания осуществляется

сверху.

8.6 Затягивать зажимные винты необходимо с усилием не более 2,5 Н*м для медных

токопроводящих жил и не более 2,2 Н*м для токопроводящих жил из алюминиевых

сплавов 8000 серии.

8.7 Рабочее положение устройства – вертикальное (обозначением «ВКЛ» рукоятки

управления – вверх), с отклонением до 5° в любую сторону от указанной плоскости.

8.8 После монтажа и проверки его правильности, подать напряжение электрической сети на

электроустановку и включить АВДТ переводом рукоятки управления в положение «I» – «ВКЛ»

и нажатием кнопки «ТЕСТ».

8.9 Немедленное срабатывание АВДТ (отключение защищаемой устройством цепи)

означает, что АВДТ исправен.

8.10 Если после включения сразу или через некоторое время происходит отключение АВДТ,
