Mongoose BPM ver 1 M-BPM-ver.1 Инструкция онлайн

Комплект поставки

Блок для размещения ключа (чипа)

Антенна

Кабель с разъемом

Инструкция по установке и эксплуатации

Гарантийный талон

Назначение

Модуль является вспомогательным оборудованием, необходимым для успешного функциониро-

вания системы дистанционного/автоматического запуска двигателя при установке ее на автомо-

биль с заводским иммобилайзером.

Принцип работы

Для использования модуля необходимо иметь второй (дополнительный) ключ зажигания с встро-

енным кодовым чипом для управления заводским иммобилайзером. Ключ (чип) устанавливается

внутрь петли приемной антенны в блоке для размещения ключа. При невозможности установить

ключ целиком, извлеките из него кодовый чип и закрепите его на антенне. При подаче питания на

блок код чипа считывается с помощью антенны модуля и передается на антенну заводского

иммобилайзера.

Установка антенны и подключение проводов

· Установите антенну модуля на корпусе замка зажигания как можно ближе к антенне заводс-

кого иммобилайзера.

· Красный провод подключите к выходу Зажигание 1 (+12В) системы дистанционного/автома-

тического запуска двигателя.

· Черный провод подключите к выходу системы дистанционного/автоматического запуска дви-

гателя, на котором при автоматическом запуске двигателя появляется сигнал отрицательной

полярности (выход отключения штатного иммобилайзера).

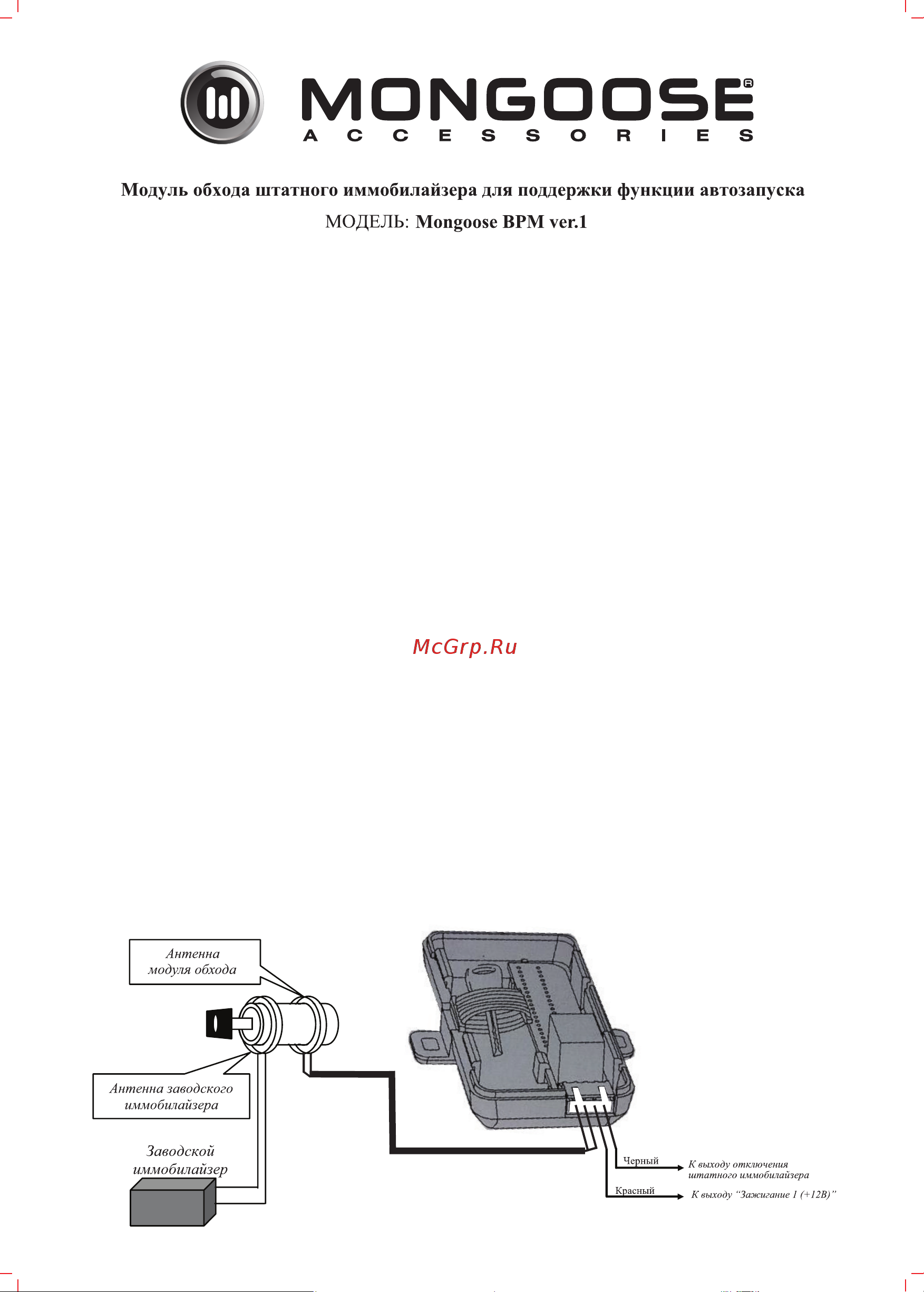

Схема подключений
