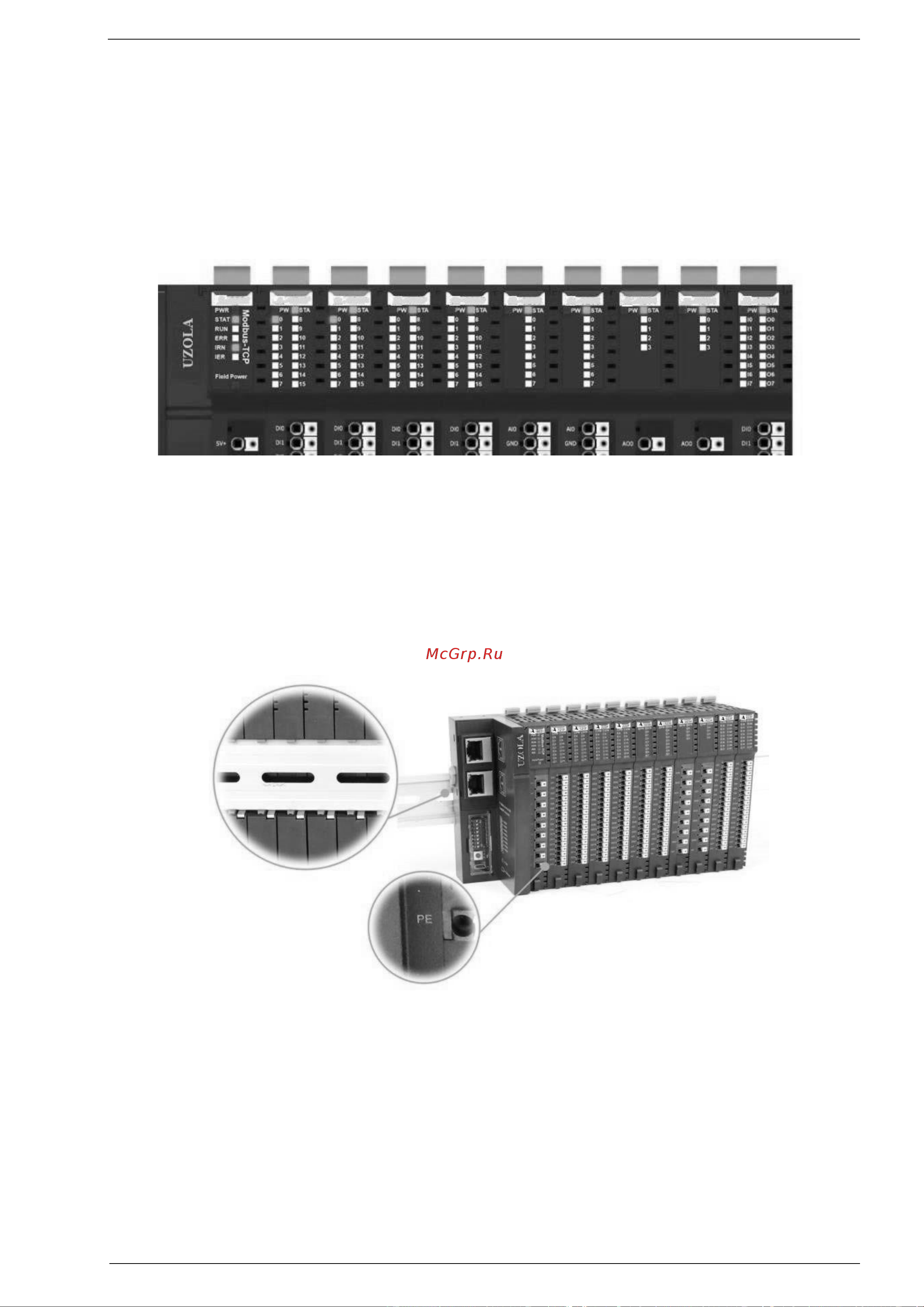

На передней панели модулей расположены светодиоды, по индикации которых

пользователь может проверить состояние питания сетевого адаптера и модуля ввода-вывода,

рабочее состояние модуля ввода-вывода и количество каналов ввода-вывода (Рисунок 2).

Каждое состояние светодиодного индикатора должно относиться к

соответствующему сетевому адаптеру или модулю ввода-вывода.

Рисунок 2

1.3 Защитное заземление

На задней панели модулей расположен один металлический подпружиненный

контакт, который используется для эффективного заземления (Рисунок 3). Металлический

подпружиненный контакт и переходник PE (защитное заземление) соединены внутри.

Рисунок 3
