UZOLA ELECTRIC GROUP
www.uzola.ru 188/ 330

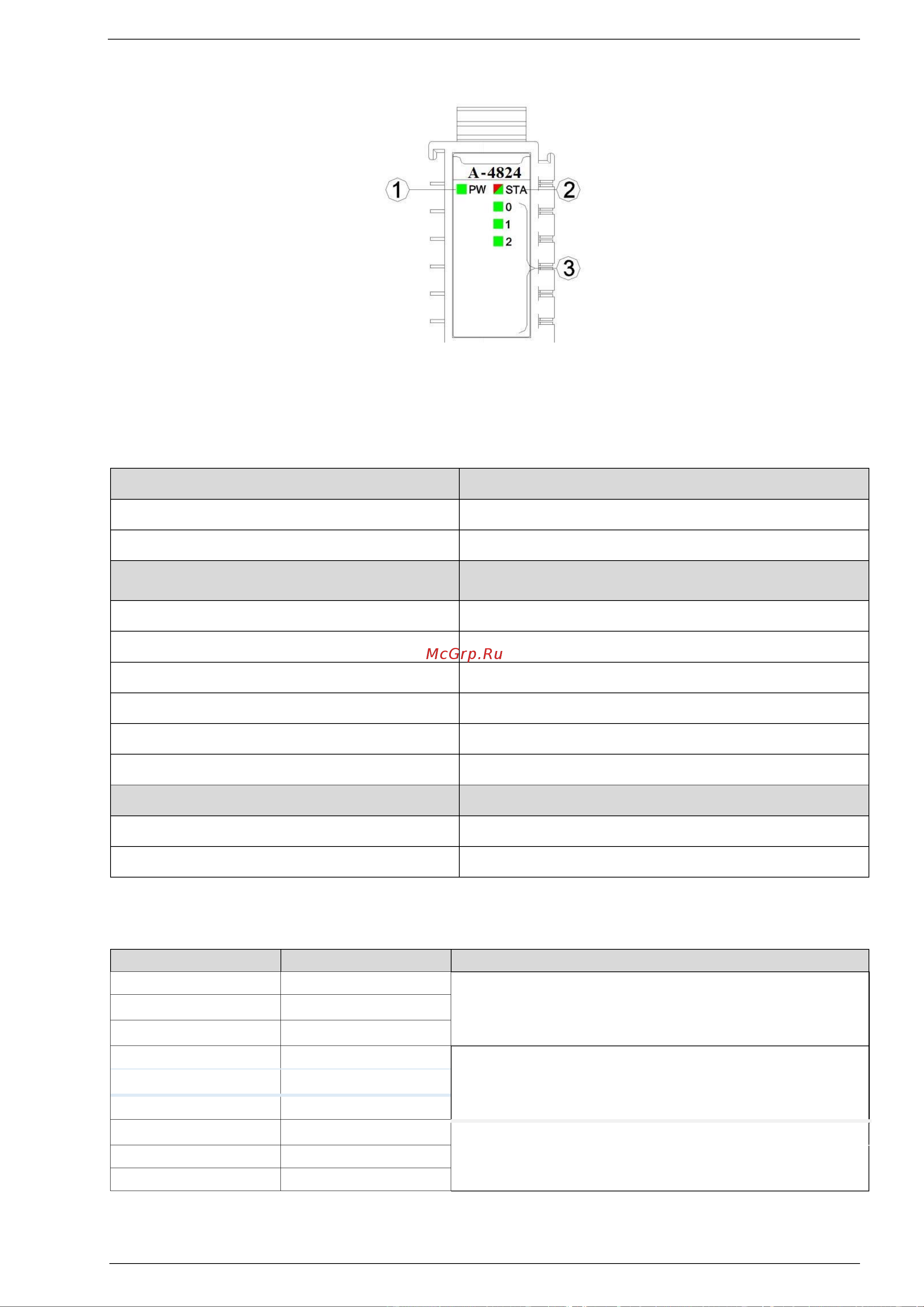

3.1 Параметры светодиодных индикаторов
① Светодиодный индикатор питания (зеленый)
② Светодиодный индикатор состояния модуля (красный/зеленый)
③ Светодиодный индикатор входного канала (зеленый)
PW Состояние питания
Определение состояния
ON
Питание внутренней шины в норме
OFF
Сбой питания внутренней шины
STA СОСТОЯНИЕ МОДУЛЯ
(КРАСНЫЙ/ЗЕЛЕНЫЙ)
Определение состояния
Зеленое медленное мигание (2,5 Гц)
Внутренняя шина модуля не запущена
Красное медленное мигание (2,5 Гц)
Внутренняя шина модуля отключена
ON (ЗЕЛЕНЫЙ)
Нормальная работа
Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Режим обновления
Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Обновление микропрограммы
Двойное мигание (КРАСНЫЙ)
Исключение модуля было мягко перезапущено
Светодиодный индикатор канала 0-2
Определение состояния
ON
Входной сигнал превышает 1% диапазона
OFF
Недействительный входной сигнал
3.2 Определение терминала
Номер терминала
Обозначение
Описание
1
FC0+
Входной сигнал CH0
2
RD0+
3
RD0-
4
Входной сигнал CH1
5
6
7
FC2+
Входной сигнал CH2
8
RD2+
9
RD2-
