Примечание – Если необходим адрес больше 63, следует установить DIP-переключатели

в «0», а адрес станции – установить в программе IO Config.

Reset – кнопка сброса модуля. При длительном нажатии кнопки более 5 секунд, все параметры

модуля будут восстановлены до значений по умолчанию. Когда кнопка Reset активирована, в

левом верхнем углу кнопки загорается зеленый индикатор.

Config – конфигурационный порт – стандартный интерфейс Micro USB для конфигурирования

параметров устройства и обновления микропрограммы.

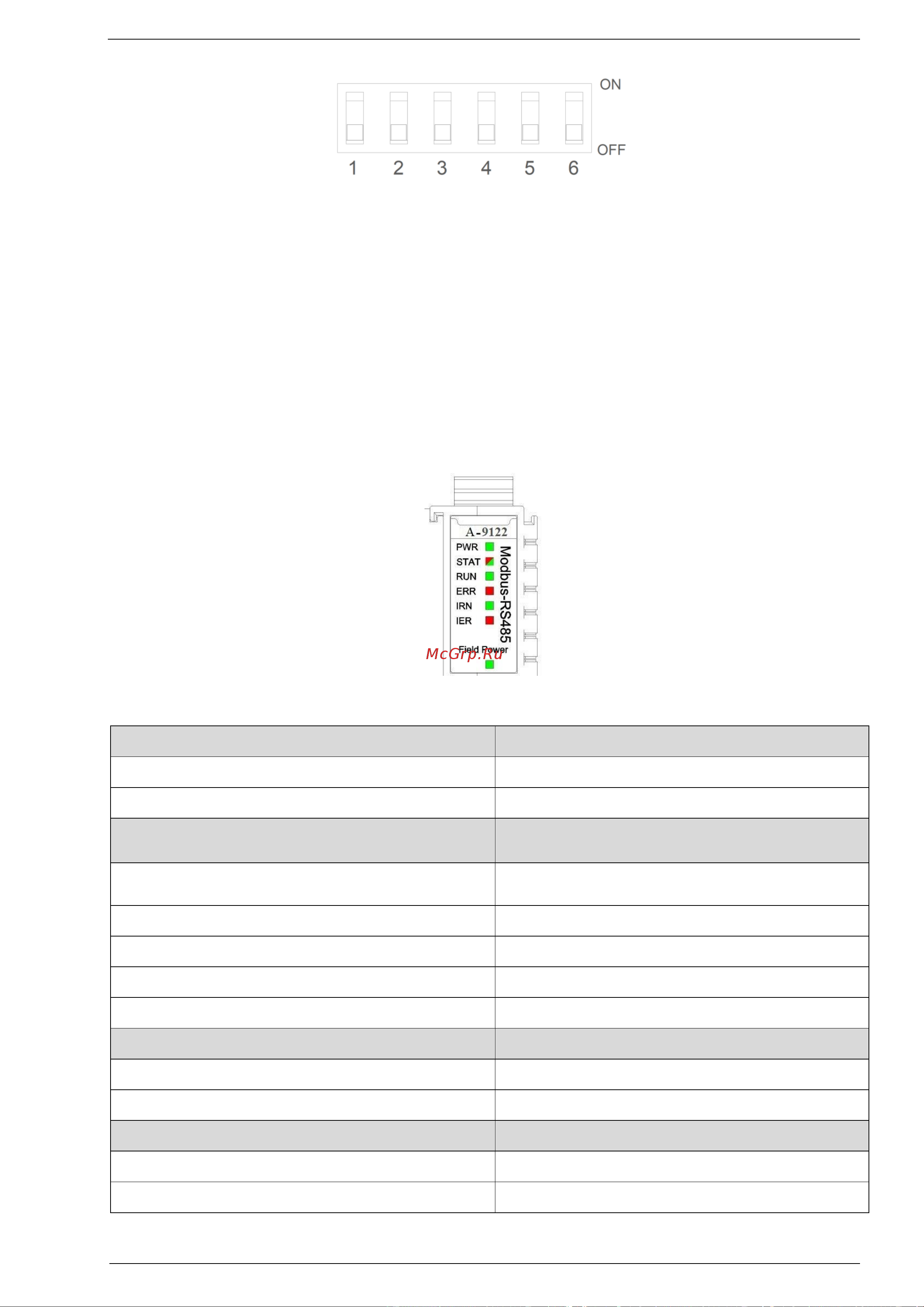

3.3 Светодиодный индикатор

Определение состояний светодиодного индикатора приведено в таблице ниже:

PWR Состояние питания (ЗЕЛЕНЫЙ)

Определение состояния

Питание системы Нормальное

OFF

Сбой питания системы

Состояние модуля STAT

(КРАСНЫЙ/ЗЕЛЕНЫЙ)

Определение состояния

Двойное мигание (КРАСНЫЙ)

Программный перезапуск модуля при аппаратном

сбое

ON (ЗЕЛЕНЫЙ)

Выполняется

Одиночное мигание (ЗЕЛЕНЫЙ)

Остановлен

Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Режим загрузки

Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Обновление микропрограммы

Рабочее состояние сети (ЗЕЛЕНЫЙ)

Определение состояния

OFF

Обмен данными отсутствует.

Мигание

Обмен данными Modbus

ERR Ошибка сети (КРАСНЫЙ)

Определение состояния

OFF

Обмен данными Modbus в норме.

Сбой обмена данными Modbus
