UZOLA ELECTRIC GROUP
www.uzola.ru 207 / 330

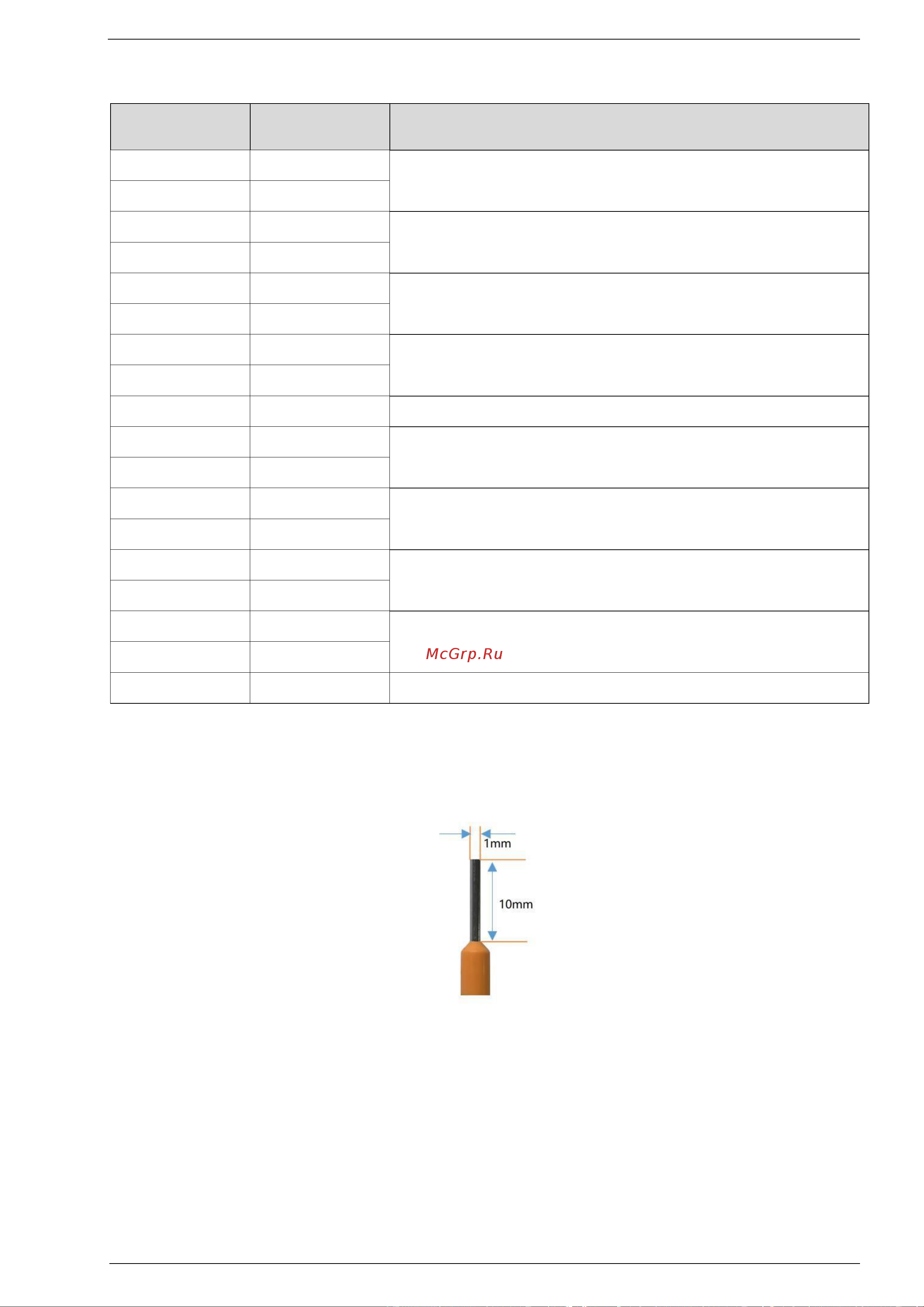

3.2 Определение терминала
Номер
терминала
Обозначение
Описание
1
TC0+
Входной сигнал CH0
2
TC0-
3
TC1+
Входной сигнал CH1
4
TC1-
5
TC2+
Входной сигнал CH2
6
TC2-
7
TC3+
Входной сигнал CH3
8
TC3-
9
NC
Не подключен
10
TC4+
Входной сигнал CH4
11
TC4-
12
TC5+
Входной сигнал CH5
13
TC5-
14
TC6+
Входной сигнал CH6
15
TC6-
16
TC7+
Входной сигнал CH7
17
TC7-
18
NC
Не подключен
Рекомендуется использовать кабели с жилами менее 1 мм².
Параметры наконечника провода представлены на рисунке ниже:
