5 Определение технологических данных

5.1 Определение технологических данных адаптером

Адаптер Modbus-RTU не имеет входных/выходных данных. Прием и передача

сигналов осуществляется посредством модулей ввода/вывода.

5.2 Отображение данных технологического процесса модуля

ввода- вывода

Сетевой адаптер считывает и записывает входные и выходные данные процесса в

реальном времени через модули ввода-вывода внутренней шины.

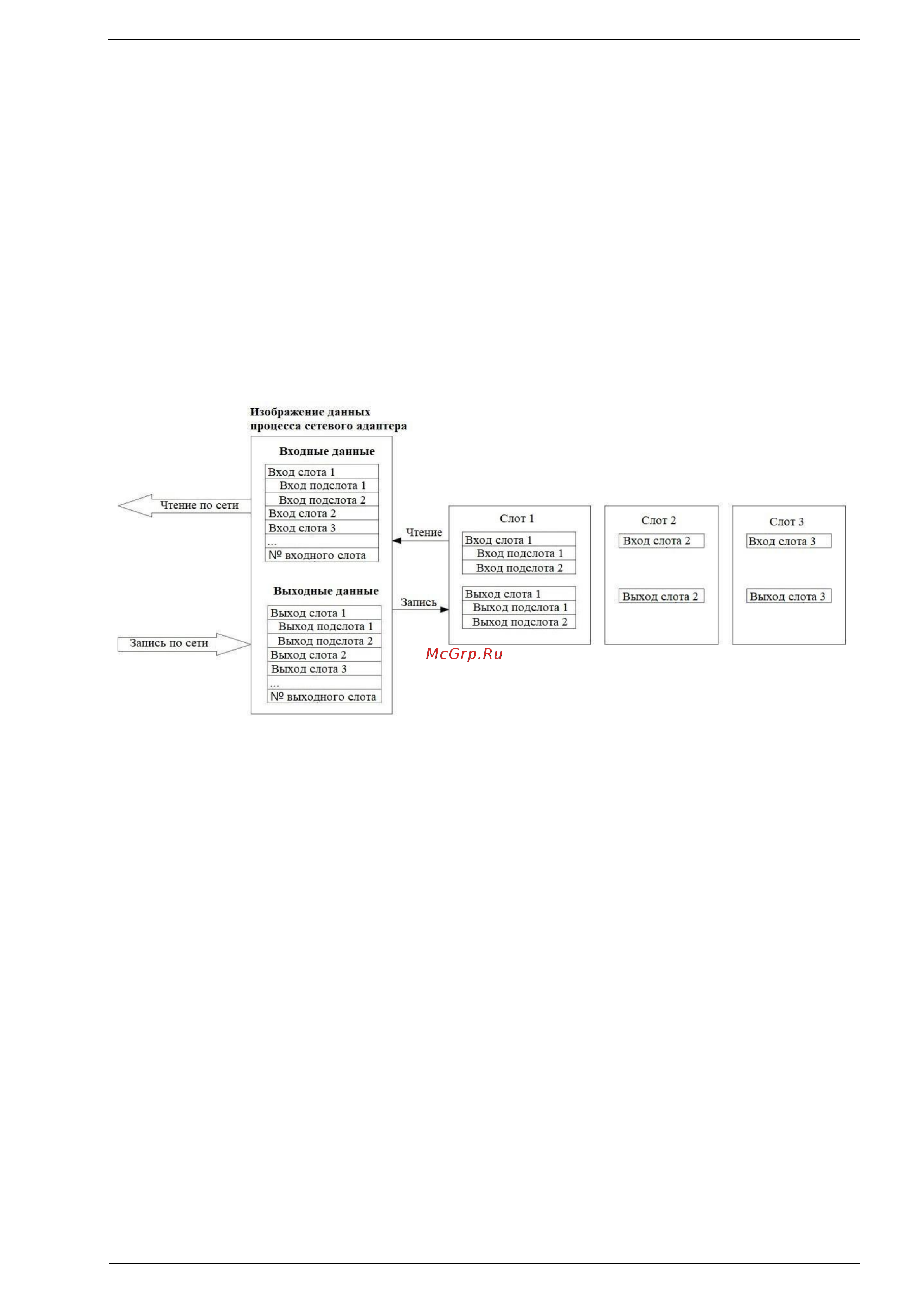

Модель отображения данных представлена на рисунке ниже:

Таблица отображения адресов Modbus зависит от комбинации модулей. Подробная

таблица отображения адресов может быть просмотрена через IO Config – программное

обеспечение для конфигурирования.
