UZOLA ELECTRIC GROUP

www.uzola.ru 224/ 330

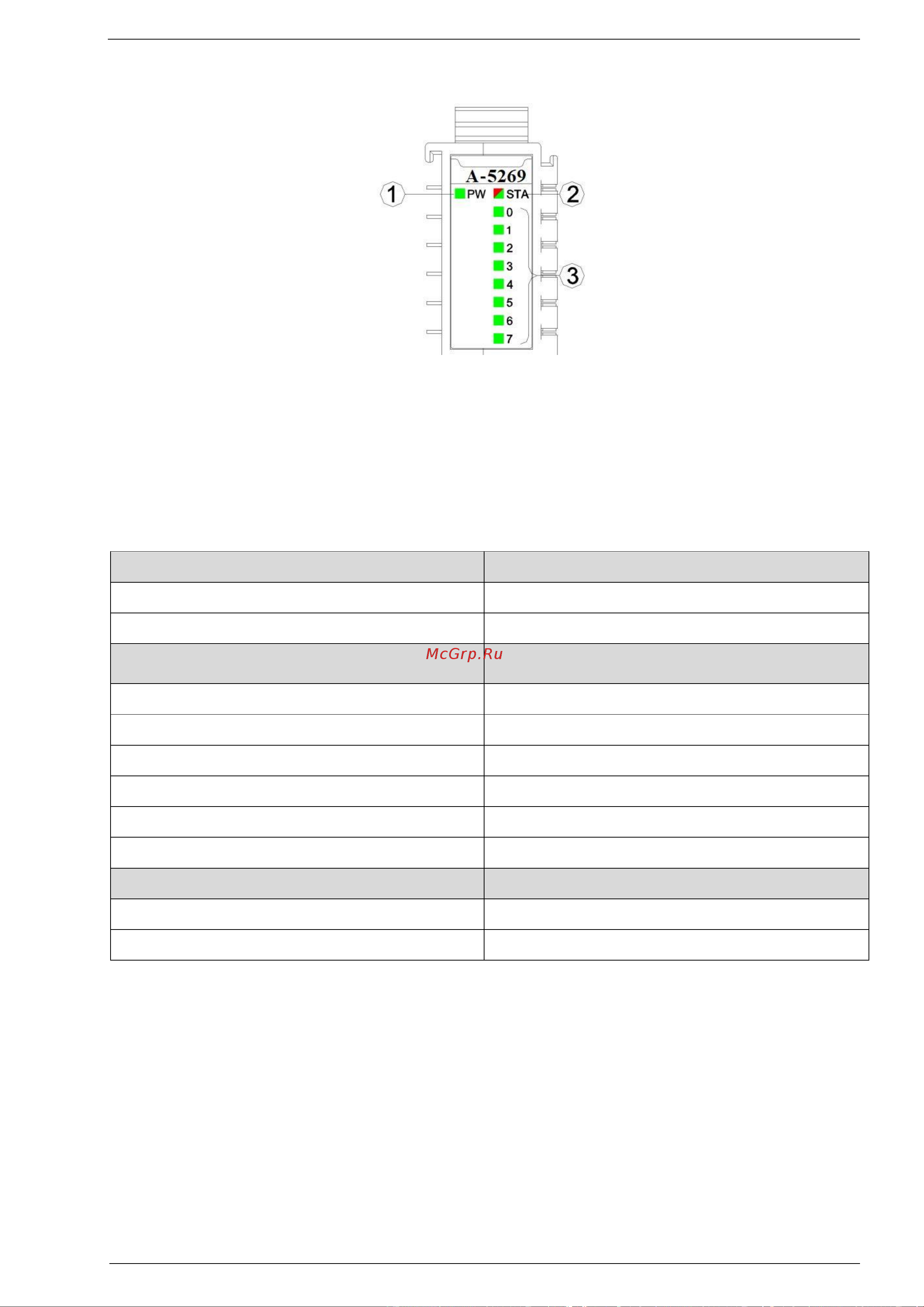

3.1 Параметры светодиодных индикаторов

① Светодиодный индикатор питания (зеленый)

② Светодиодный индикатор состояния модуля (красный/зеленый)

③ Светодиодный индикатор выходного канала (зеленый)

PW СОСТОЯНИЕ ПИТАНИЯ (ЗЕЛЕНЫЙ)

Определение состояния

Питание внутренней шины в норме

OFF

Сбой питания внутренней шины

STA СОСТОЯНИЕ МОДУЛЯ

(КРАСНЫЙ/ЗЕЛЕНЫЙ)

Определение состояния

Зеленое медленное мигание (2,5 Гц)

Внутренняя шина модуля не запущена

Красное медленное мигание (2,5 Гц)

Внутренняя шина модуля отключена

ON (ЗЕЛЕНЫЙ)

Нормальная работа

Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Режим обновления

Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Обновление микропрограммы

Двойное мигание (КРАСНЫЙ)

Исключение модуля было мягко перезапущено

Светодиодный индикатор канала 0-3

Определение состояния

Выходное значение не равно 0

OFF

Выходное значение равно 0
