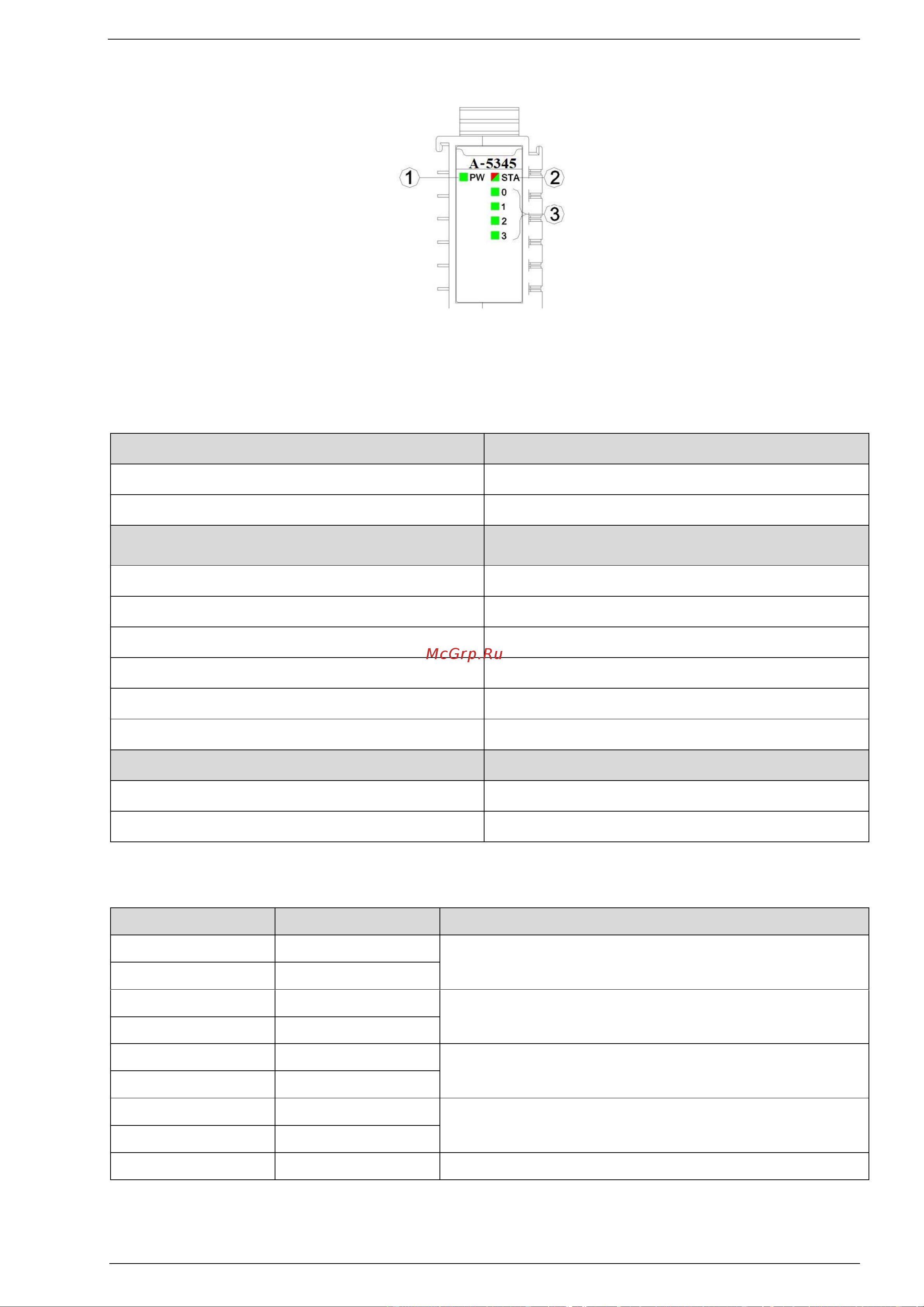

3.1 Параметры светодиодных индикаторов
① Светодиодный индикатор питания (зеленый)
② Светодиодный индикатор состояния модуля (красный/зеленый)
③ Светодиодный индикатор выходного канала (зеленый)
PW СОСТОЯНИЕ ПИТАНИЯ (ЗЕЛЕНЫЙ)
Определение состояния
ON
Питание внутренней шины в норме
OFF
Сбой питания внутренней шины
STA СОСТОЯНИЕ МОДУЛЯ
(КРАСНЫЙ/ЗЕЛЕНЫЙ)
Определение состояния
Зеленое медленное мигание (2,5 Гц)
Внутренняя шина модуля не запущена
Красное медленное мигание (2,5 Гц)
Внутренняя шина модуля отключена
ON (ЗЕЛЕНЫЙ)
Нормальная работа
Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Режим обновления
Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Обновление микропрограммы
Двойное мигание (КРАСНЫЙ)
Исключение модуля было мягко перезапущено
Светодиодный индикатор канала 0-3
Определение состояния
ON
Выходной сигнал >=1% диапазона
OFF
Выходной сигнал <1% диапазона
3.2 Определение терминала
Номер терминала
Обозначение
Описание
1
AO0
Выходной ток CH0
2
GND
3
AO1
Выходной ток CH1
4
GND
5
AO2
Выходной ток CH2
6
GND
7
AO3
Выходной ток CH3
8
GND
9
NC
Не подключен
