UZOLA ELECTRIC GROUP
www.uzola.ru 241 / 330

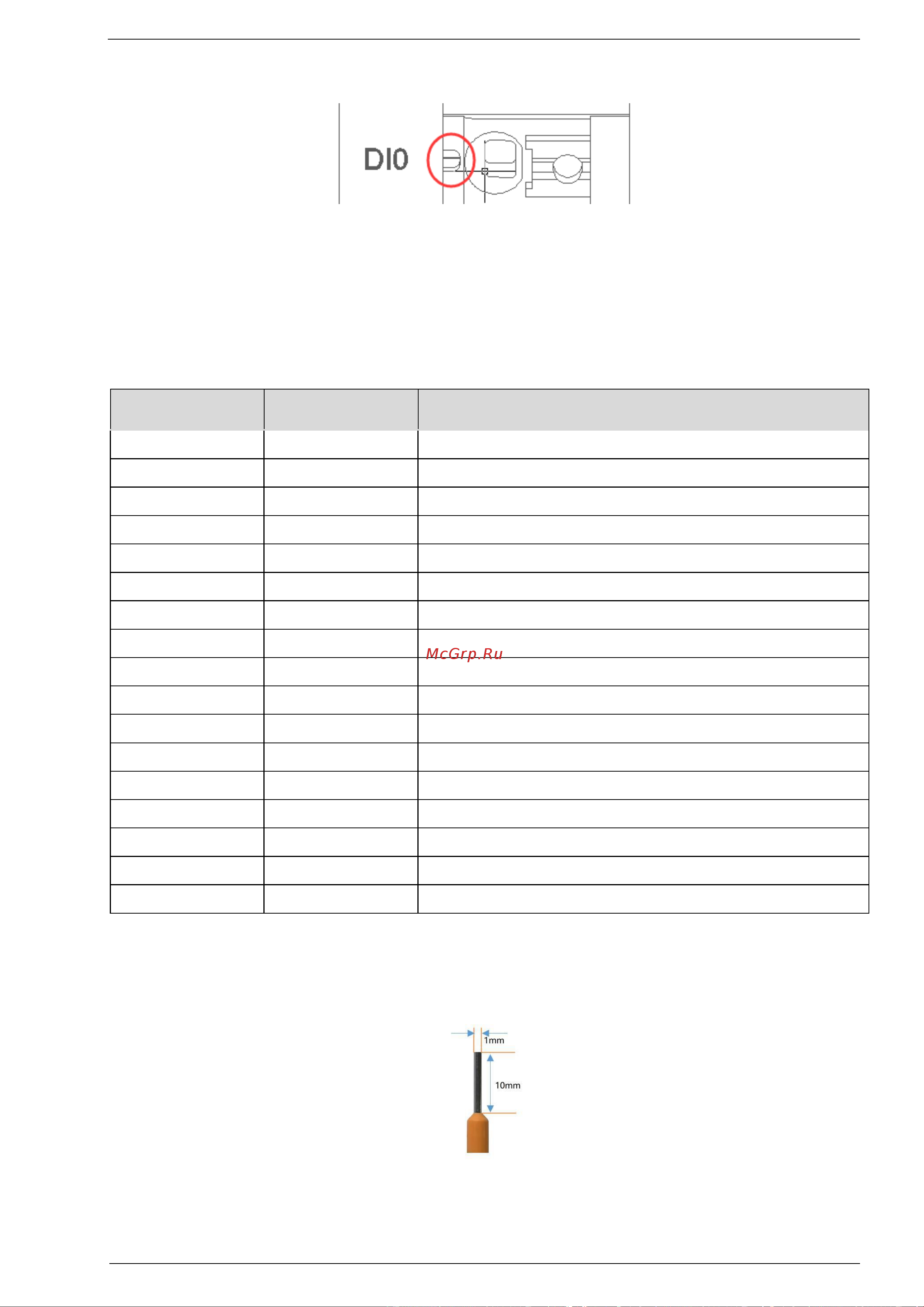

3.2 Светодиодный индикатор полевого канала (Зеленый)
Когда входной сигнал входного канала действителен, соответствующий индикатор
полевого канала горит (индикатор имеется только на проводной клемме DI/DO/VCC канала
энкодера).
3.3 Определение терминала
Номер
терминала
Обозначение
Описание
1
A0
Вход фазы А энкодера CH0
2
B0
Вход фазы B энкодера CH0
3
Z0
Вход фазы Z энкодера CH0
4
GND
Сигнал заземления
5
VCC
Выходная мощность 5 В
6
DI0
Вход цифрового сигнала CH0
7
DO0
Выход цифрового сигнала CH0
8
GND
Сигнал заземления
9
PE
Заземление экрана
10
A1
Вход фазы A энкодера CH1
11
B1
Вход фазы B энкодера CH1
12
Z1
Вход фазы Z энкодера CH1
13
GND
Сигнал заземления
14
VCC
Выходная мощность 5 В
15
DI1
Вход цифрового сигнала CH1
16
DO1
Выход цифрового сигнала CH1
17
GND
Сигнал заземления
Рекомендуется использовать кабели с жилами менее 1 мм².
Параметры наконечника провода представлены на рисунке ниже:
