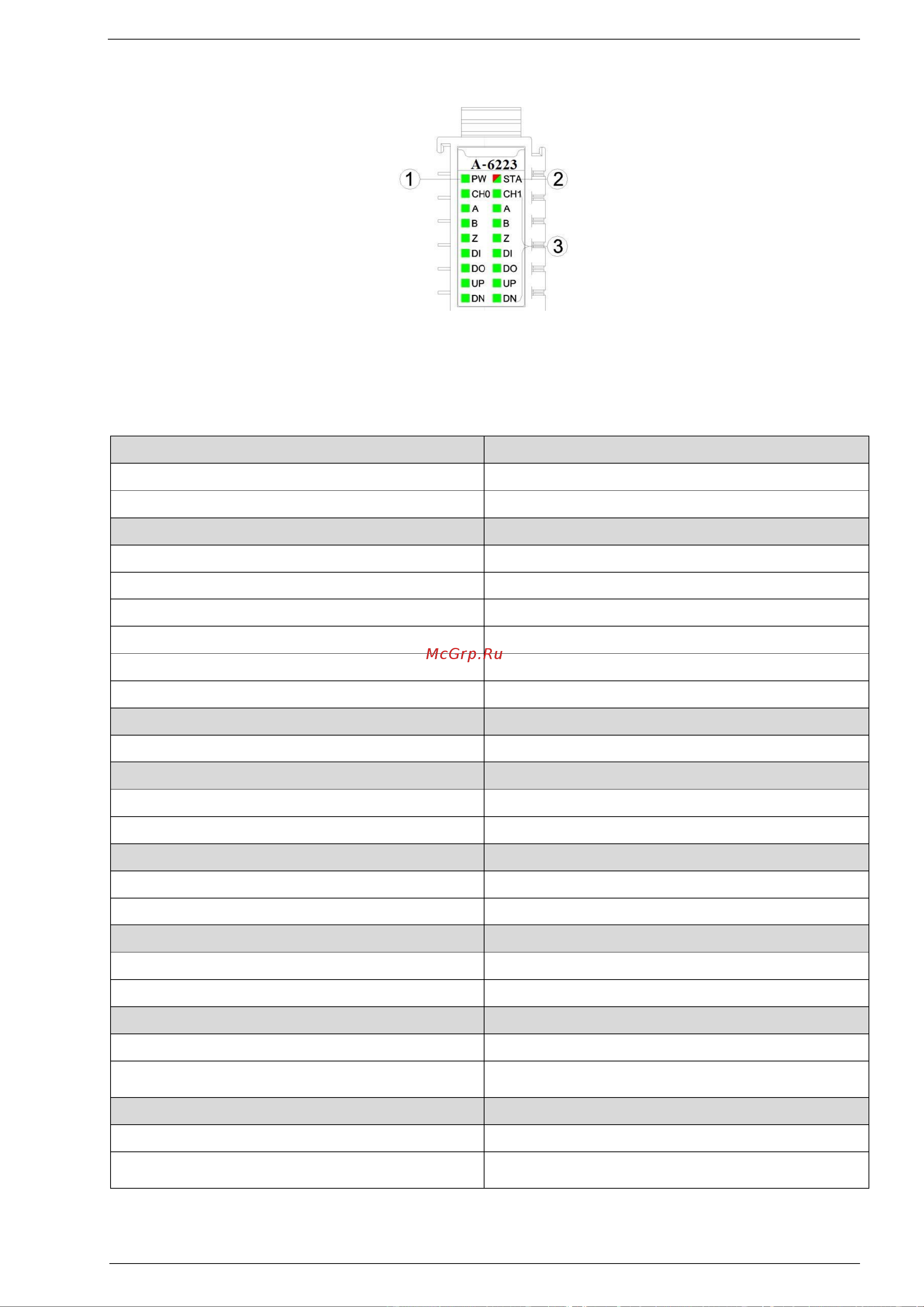

3.1 Параметры светодиодных индикаторов
① Светодиодный индикатор питания (зеленый)
②
Светодиодный индикатор состояния модуля (красный/ зеленый)
③ Светодиодный индикатор входного канала (зеленый)
PW Состояние питания
Определение состояния
ON
Питание внутренней шины в норме
OFF
Сбой питания внутренней шины
STA Состояние модуля
Определение состояния
Зеленое медленное мигание (2,5 Гц)
Внутренняя шина модуля не запущена
Красное медленное мигание (2,5 Гц)
Внутренняя шина модуля отключена
ON (ЗЕЛЕНЫЙ)
Нормальная работа
Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Режим обновления
Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Обновление микропрограммы
Двойное мигание (КРАСНЫЙ)
Исключение модуля было мягко перезапущено
CH0 CH1 светодиодный индикатор канала
Определение состояния
ON
Канал включен
A B Z Индикатор сигнала энкодера
Определение состояния
ON
Входной сигнал действителен
OFF
Входной сигнал недействителен
Индикатор ввода цифрового входа
Определение состояния
ON
Входной сигнал высокого уровня
OFF
Входной сигнал недействителен
Индикатор вывода
Определение состояния
ON
Выходной сигнал высокого уровня
OFF
Выходной сигнал недействителен
Индикатор ВВЕРХ
Определение состояния
ON
Энкодер в положительном вращении
OFF
Энкодер неподвижен или вращается в
противоположном направлении
Индикатор ВНИЗ
Определение состояния
ON
Энкодер в обратном вращении
OFF
Энкодер неподвижен или находится в положительном
вращении
