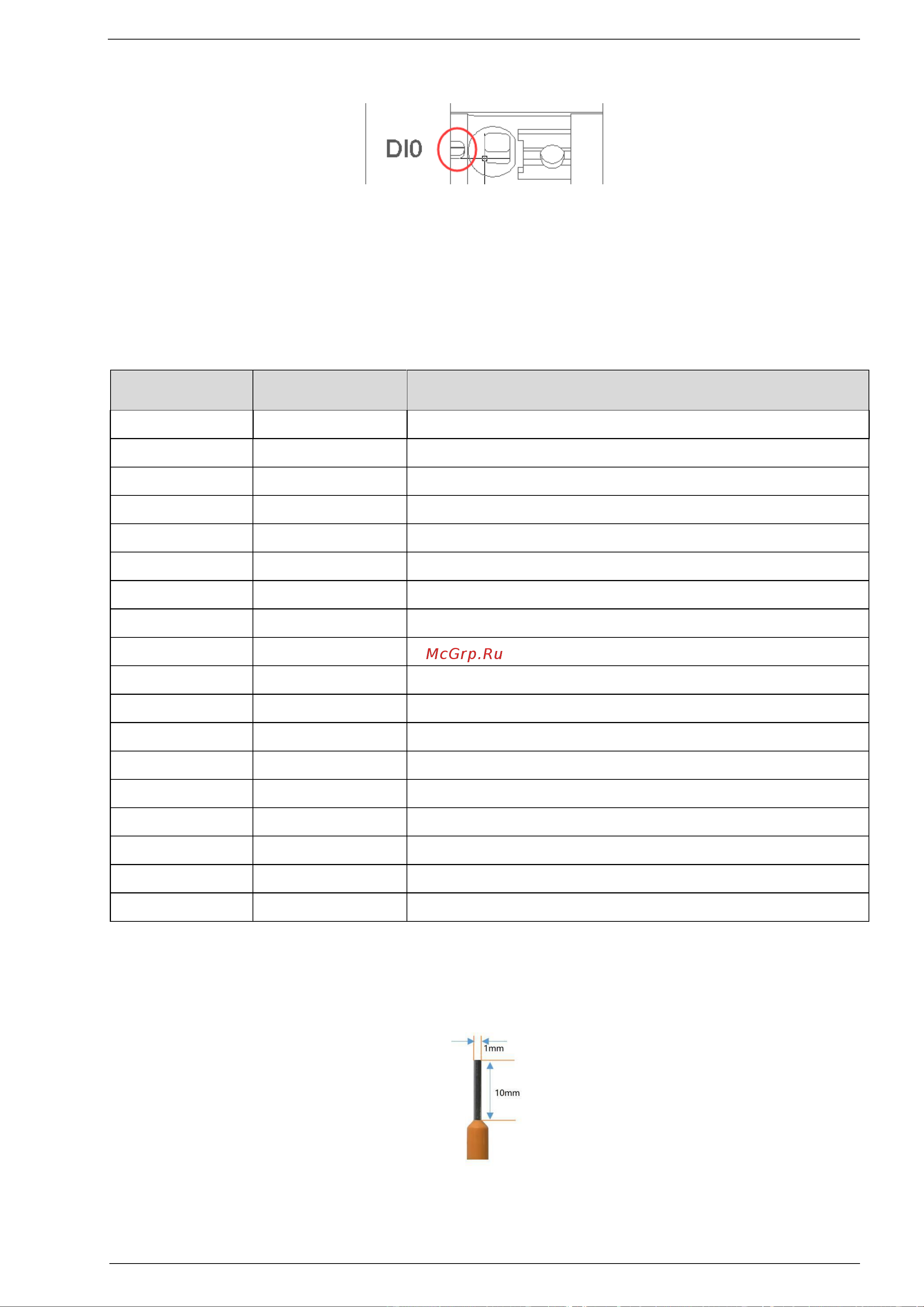

3.2 Светодиодный индикатор полевого канала (Зеленый)
Когда входной сигнал входного канала действителен, соответствующий индикатор
полевого канала горит (индикатор имеется только на проводной клемме DI/DO канала
энкодера).
3.3 Определение терминала
Номер
терминала
Обозначение
Описание
1
D0+
Ввод данных энкодера CH0 +
2
D0-
Ввод данных энкодера CH0 -
3
C0+
Выход синхронизации энкодера CH0 +
4
C0-
Выходной сигнал энкодера CH0 -
5
NC
Не подключен
6
NC
Не подключен
7
GND
Сигнал заземления
8
DI0
Вход цифрового сигнала CH0
9
DO0
Выход цифрового сигнала CH0
10
D1+
Вход энкодера CH1 +
11
D1-
Ввод данных энкодера CH1 -
12
C1+
Тактовый выход энкодера CH1 +
13
C1-
Тактовый выход энкодера CH1 -
14
NC
Не подключен
15
NC
Не подключен
16
GND
Сигнал заземления
17
DI1
Вход цифрового сигнала CH1
18
DO1
Выход цифрового сигнала CH1
Рекомендуется использовать кабели с жилами менее 1 мм².
Параметры наконечника провода представлены на рисунке ниже:
