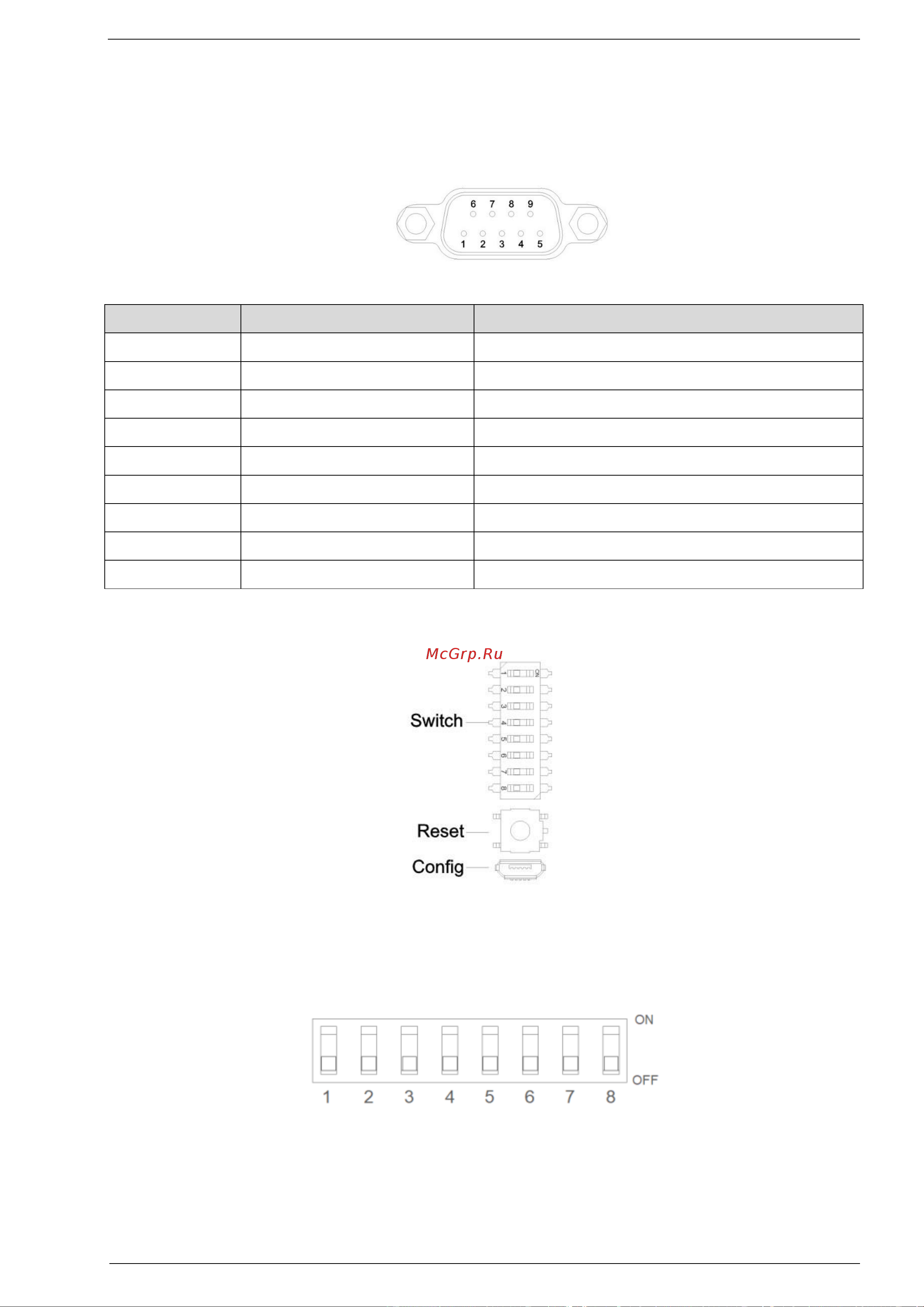

3.1 Интерфейс Profibus-DP

Порт Profibus-DP представляет собой 9 штырьковых клемм, определение которых

приведено ниже:

Определение выводов интерфейса Profibus-DP

Контакт

Определение

Описание

Shield

Заземление экрана

Линия данных B

CNTR-P

Управление направлением-P

DGND

Сигнальное заземление

VP(+)

+5 V

Линия данных А

CNTR-N

Управление направлением-N

3.2 Интерфейс конфигурирования адаптера

Switch – адрес станции адаптера Profibus-DP, задается 8-битным двоичным аппаратным

переключателем набора кода. Каждый адаптер PROFIBUS имеет уникальный адрес станции

(1~127).

Reset – кнопка сброса модуля. При длительном нажатии кнопки более 5 секунд все параметры

модуля будут восстановлены до значений по умолчанию. Когда кнопка Reset активирована, в

левом верхнем углу кнопки загорается зеленый индикатор.
