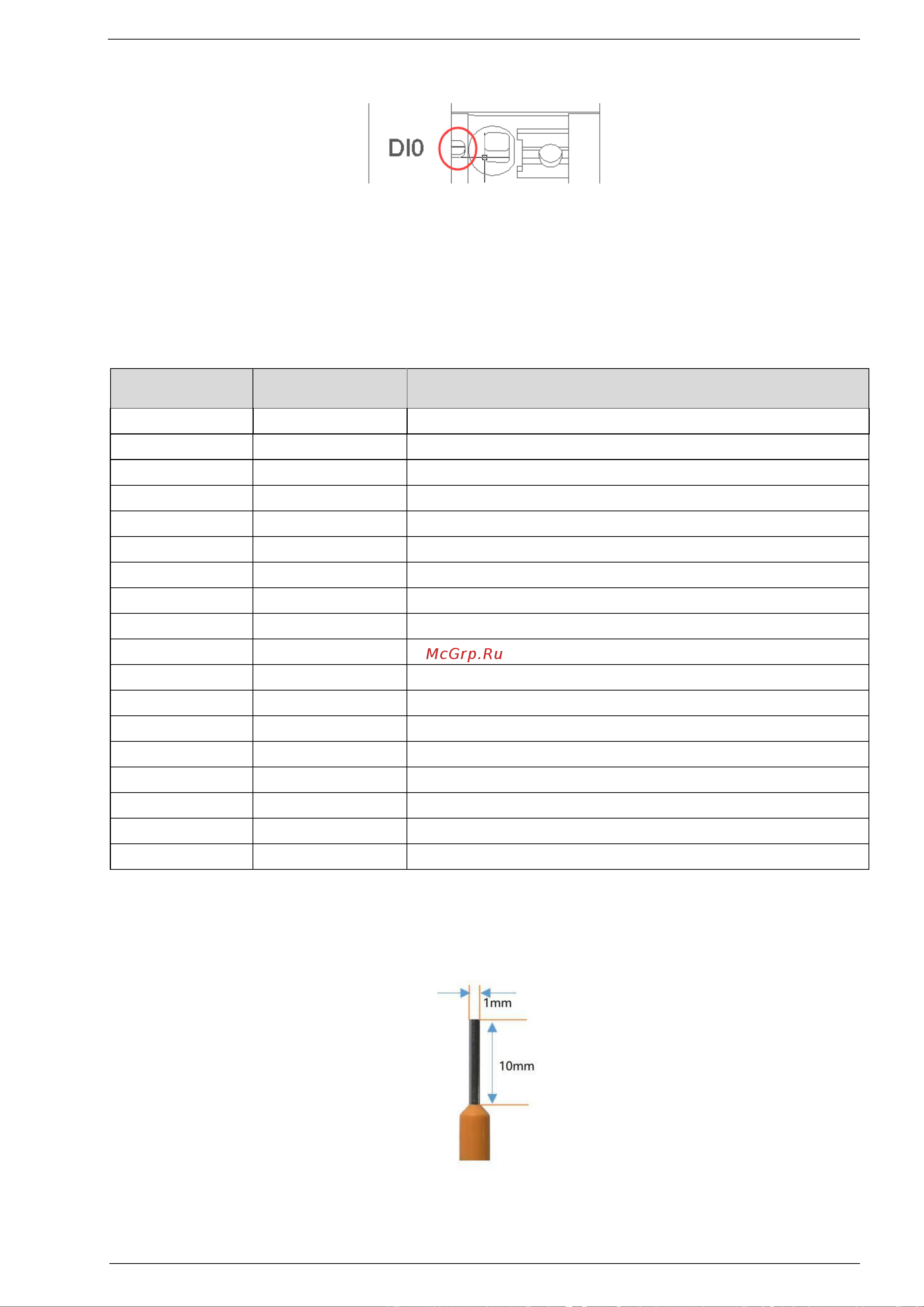

3.2 Светодиодный индикатор полевого канала (Зеленый)
Когда входной сигнал входного канала действителен, соответствующий индикатор
полевого канала горит (индикатор имеется только на проводной клемме DI/DO канала
энкодера).
3.3 Определение терминала
Номер
терминала
Обозначение
Описание
1
A0+
Вход фазы А энкодера CH0 +
2
Вход фазы A энкодера CH0 -
3
Вход фазы B энкодера CH0 +
4
Вход фазы B энкодера CH0 -
5
Вход фазы Z энкодера CH0 +
6
Вход фазы Z энкодера CH0 -
7
Сигнал заземления
8
Вход цифрового сигнала CH0
9
Выход цифрового сигнала CH0
10
Вход фазы A энкодера CH1 +
11
Вход фазы A энкодера CH1 -
12
Вход фазы В энкодера CH1 +
13
Вход фазы B энкодера CH1 -
14
Вход фазы Z энкодера CH1 +
15
Вход фазы Z энкодера CH1 -
16
Сигнал заземления
17
Вход цифрового сигнала CH1
18
Выход цифрового сигнала CH1
Рекомендуется использовать кабели с жилами менее 1 мм².
Параметры наконечника провода представлены на рисунке ниже:
