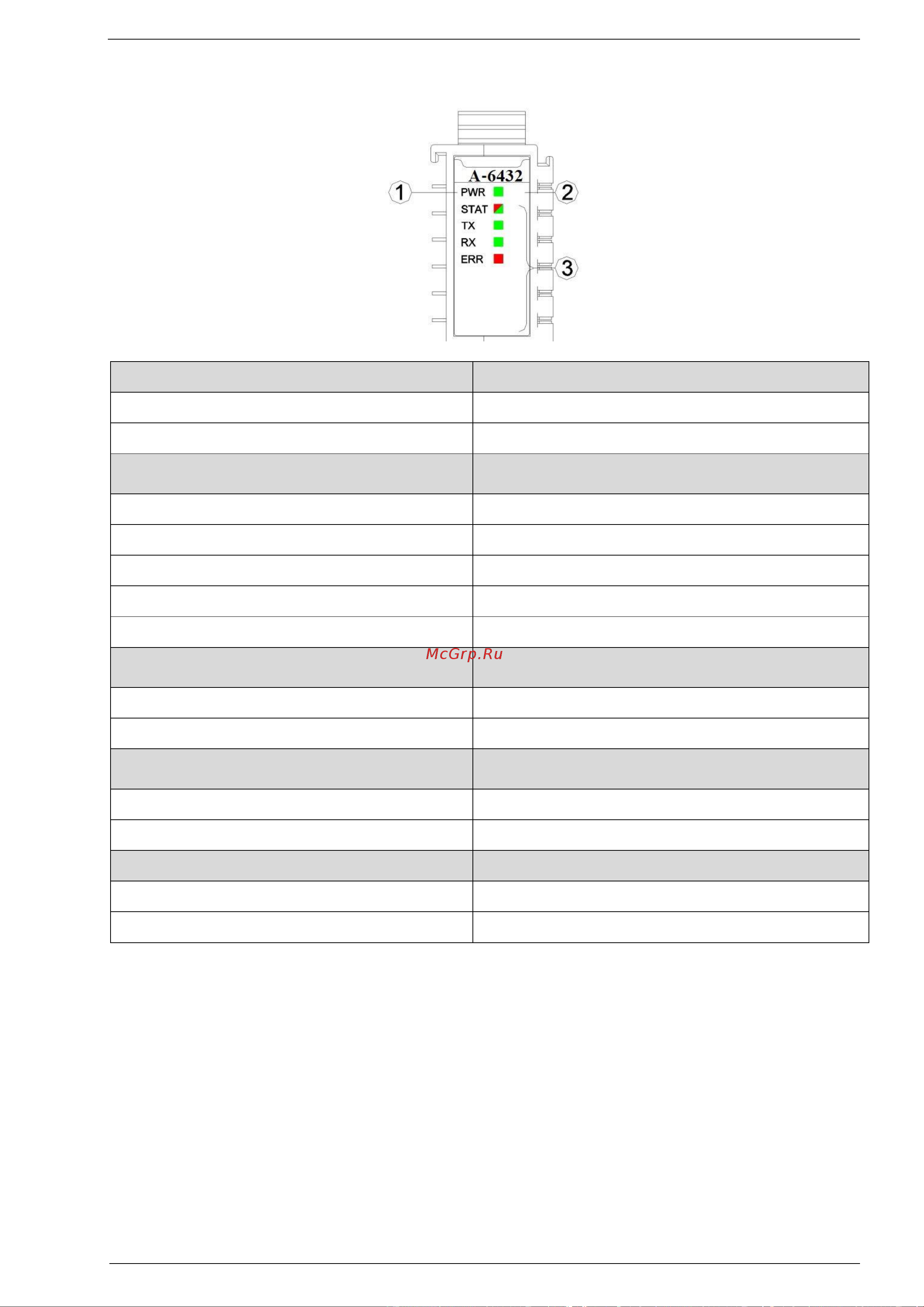

3.2 Cостояние светодиодных индикаторов

PW Состояние питания (Зеленый)

Определение состояния

Питание внутренней шины в норме

OFF

Сбой питания внутренней шины

STAT Индикатор состояния модуля

(Красный/Зеленый)

Определение состояния

Двойное мигание

Исключение модуля было мягко перезапущено

(КРАСНЫЙ)

Рабочий режим

ON (ЗЕЛЕНЫЙ)

Зеленое одиночное мигание

Режим обновления

Мигание (2,5 Гц)

Обновление микропрограммы

Индикатор отправки последовательного

порта TX

Определение состояния

OFF

Нет отправки данных

Мигание

Отправка данных через последовательный порт

Индикатор приема последовательного

порта RX

Определение состояния

OFF

Нет получения данных

Мигание

Получение данных через последовательный порт

Индикатор выполнения ошибки

Определение состояния

OFF

Сбой связи

Одиночное мигание

Ошибка конфигурации
