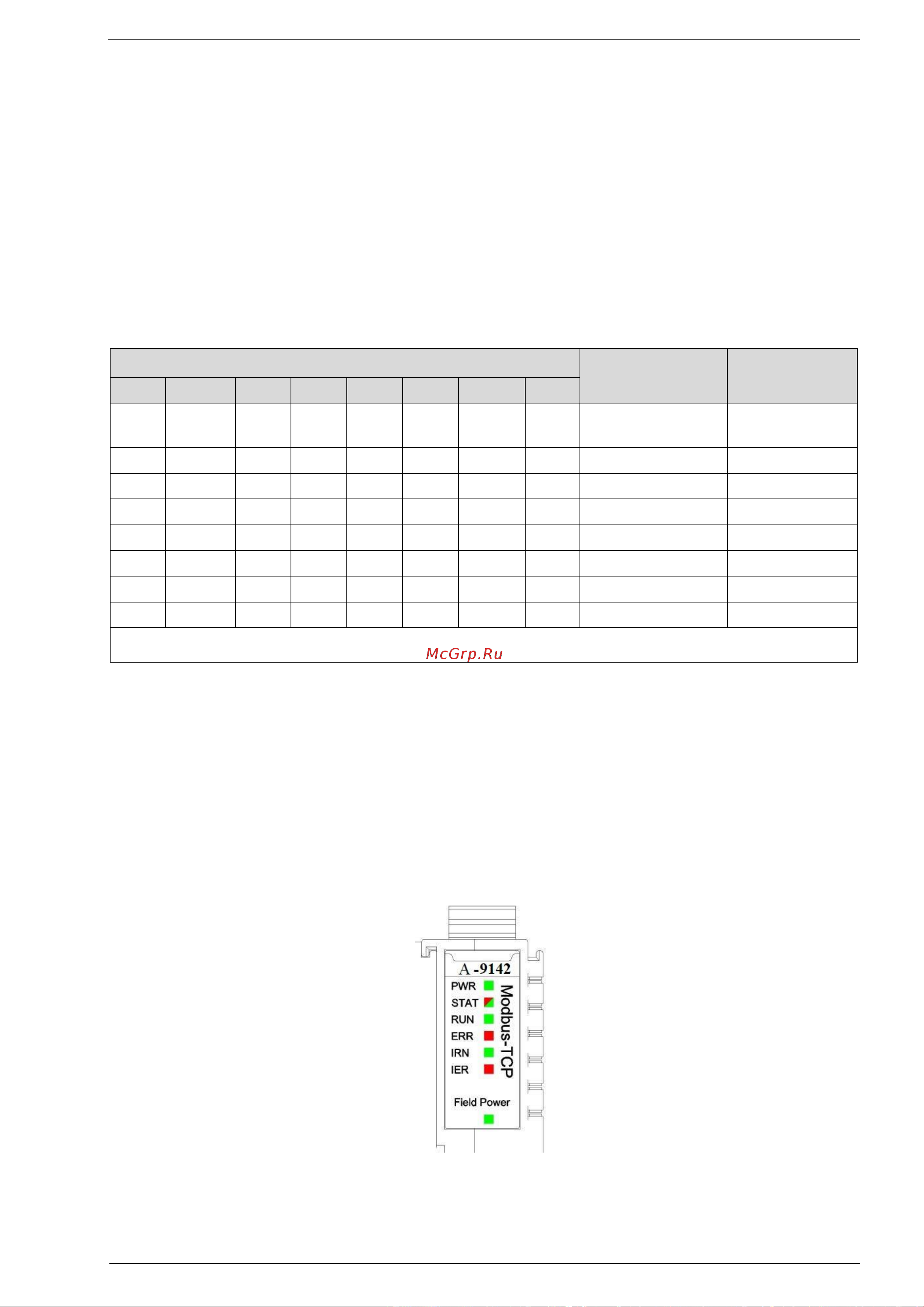

Switch – DIP-переключатель, используемый для настройки IP- адреса (IP-адрес по умолчанию
– 192.168.1.100).
Когда значение набора кода равно 0 – все 4 байта IP-адреса настраиваются
программным обеспечением или используется IP-адрес по умолчанию (192.168.1.100).
Если значение кода набора не равно 0 – последний байт IP-адреса определяется
значением кода набора, а первые три байта могут быть настроены программным обеспечением
или используется адрес по умолчанию (192.168.1.100).
Взаимосвязь между IP-адресом и значением кода набора показана в таблице ниже:
Переключатель Номер бита (ON: 1, OF:0)
Значение
переключателя
IP Адрес
1
2
3
4
6
7
8
0
0
0
0
0
0
0
0
Настраивается
программно
1
0
0
0
0
0
0
1
x.x.x.1
0
1
0
0
0
0
0
2
x.x.x.2
1
1
0
0
0
0
0
3
x.x.x.3
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
0
1
1
1
1
1
1
254
x.x.x.254
1
1
1
1
1
1
1
255
x.x.x.255
Примечание – IP-адрес по умолчанию после перезагрузки устройства - 192.168.1.100
Reset – кнопка сброса модуля. При длительном нажатии кнопки более 5 секунд все параметры
модуля будут восстановлены до значений по умолчанию. Когда кнопка сброса активирована,
в левом верхнем углу кнопки загорается зеленый индикатор.
Config – порт конфигурации – стандартный интерфейс Micro USB для настройки параметров
устройства и обновления микропрограммы.
3.3 Светодиодный индикатор
Определение состояний светодиодного индикатора приведено в таблице ниже:
