10
7.7.4 Подключение концевого выключателя при условии отсутствия узла терморегулирования и термостата
защиты от замораживания осуществляется по схеме на рисунке 7.
8 ТЕХНИЧЕСКОЕОБСЛУЖИВАНИЕ
8.1 Эксплуатация и техническое обслуживание должно осуществляться квалифицированным специалистом при
этом необходимо соблюдать меры безопасности указанные в разделе 5.
8.2 Для обеспечения надежной и эффективной работы модуля МП-WA, повышения его долговечности необходим
правильный и регулярный технический уход. Для контроля работы необходимо ежемесячно:
– При необходимости очищать поверхности модуля подключения от загрязнения и пыли;
– Проверять электрические соединения для выявления ослабления, подгорания, окисления (ослабления
устранить, подгорания и окисления зачистить).
9 ПРАВИЛАХРАНЕНИЯИТРАНСПОРТИРОВАНИЯ
9.1 Модуль МП-WA упакован в картонную коробку изготовителя и может транспортироваться всеми видами
крытого транспорта при температуре от минус 25 до плюс 40°С.
9.2 Модуль МП-WA должен храниться в упаковке изготовителя в помещении от минус 25 до плюс 40°С.
LL
L
L L
L
H1H1
H1
H1 H1
H1
11 22
33
PP
P
P P
P
LoLo
Lo
Lo Lo
Lo
MeMe
Me
Me Me
Me
HiHi
Hi
Hi Hi
Hi
NN
N
N N
N
Датчик
температуры
Датчик
температуры
Датчик
температуры
Датчик
температуры
Датчик
температуры
Датчик
температуры
10м10м
10м
10м 10м
10м
Подключение 2-х контактного клапана
и насоса узла УТ-КЭВ-4Н
Подключение 2-х контактного
клапана узла УТ-КЭВ-4
Подключение 3-х контактного клапана
и насоса узла УТ-КЭВ-6,3Н; УТ-КЭВ-21Н
Подключение насоса
с напряжением 220В~50Гц
и током не более 2А
К.В.
Подключение 3-х контактного
клапана узла УТ-КЭВ-6,3; УТ-КЭВ-21
H2 H2
H2 H2
H2 H2
HL10L HL10L
HL10L
HL10L
HL10LHL10L

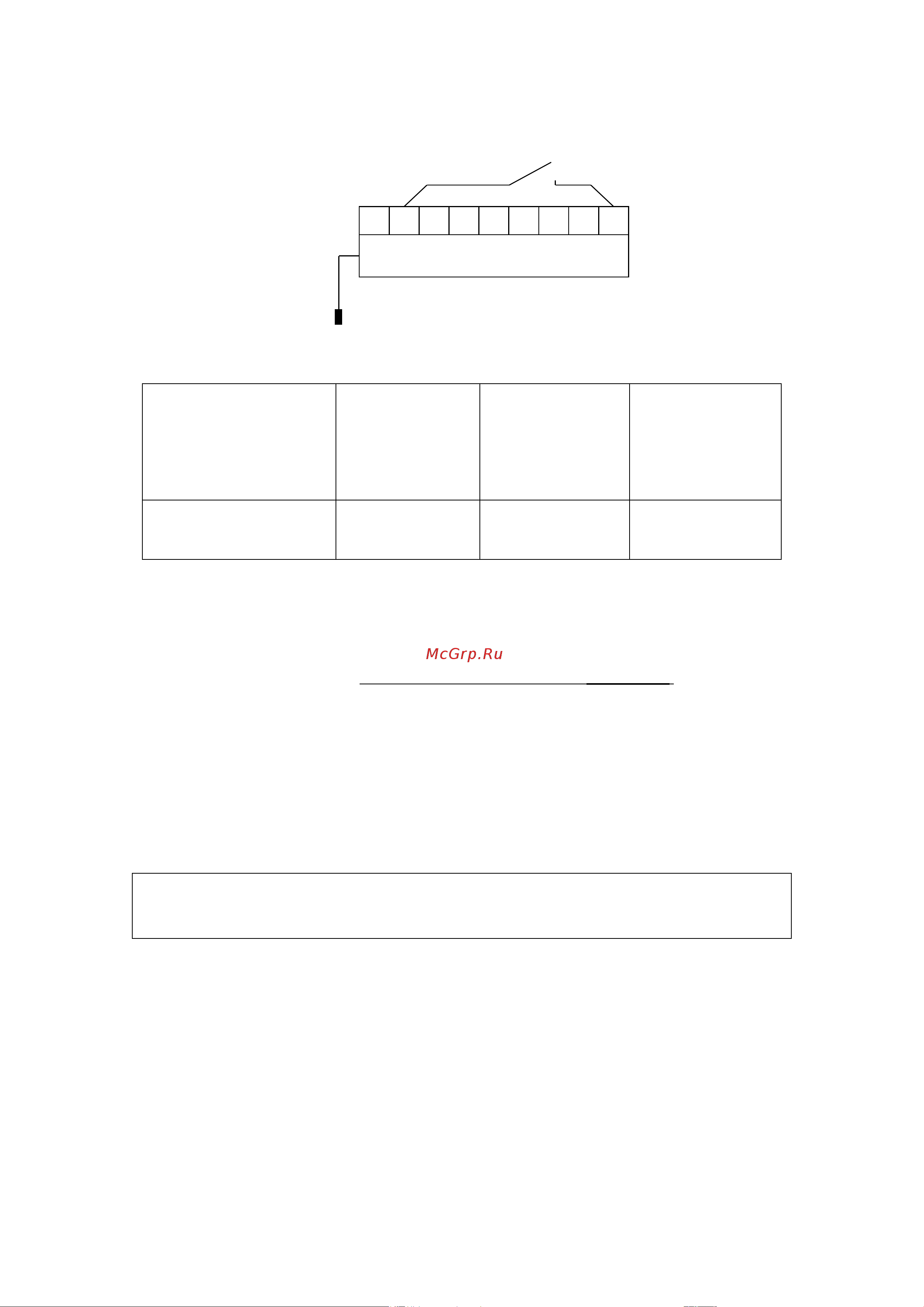

Рисунок 7. Схема подключения концевого выключателя к пульту HL10L
10 СВЕДЕНИЯОБУТИЛИЗАЦИИ
10.1 Утилизация модуля МП-WA после окончания срока эксплуатации не требует специальных мер безопасности
и не представляет опасности для жизни, здоровья людей и окружающей среды.
11 ВОЗМОЖНЫЕНЕИСПРАВНОСТИИСПОСОБЫИХУСТРАНЕНИЯ
11.1 В эксплуатации по различным причинам могут возникать неисправности изделия, нарушающие его
нормальную работу. В таблице 3 рассмотрены наиболее характерные неисправности, возникавшие при эксплуатации
данного изделия.
11.2 Все работы по отысканию и устранению неисправностей в электрических цепях изделия следует
выполнять, соблюдая требование правил техники безопасности (раздел 5).
ВНИМАНИЕ! ПОСЛЕ ТРАНСПОРТИРОВАНИЯ ИЛИ ХРАНЕНИЯ ИЗДЕЛИЯ ПРИ
ОТРИЦАТЕЛЬНЫХ ТЕМПЕРАТУРАХ, СЛЕДУЕТ ВЫДЕРЖАТЬ ИЗДЕЛИЕ В ПОМЕЩЕНИИ, ГДЕ
ПРЕДПОЛАГАЕТСЯ ЕГО ЭКСПЛУАТАЦИЯ, БЕЗ ВКЛЮЧЕНИЯ В СЕТЬ НЕ МЕНЕЕ 2 ЧАСОВ.
Таблица 2. Номинальный ток автоматических выключателей.
Модель завес
КЭВ-75П4050W
КЭВ-125П5051W
КЭВ-П4050A
КЭВ-П5051A
КЭВ-100П4060W
КЭВ-170П7011W
КЭВ-П4060A
КЭВ-П7011A
КЭВ-175П5061W
КЭВ-230П7021W
КЭВ-220П8011W
КЭВ-П5061А
КЭВ-П7021A
КЭВ-П8011A
Номинальный ток
автоматического
выключателя
3А 4А 6А
