5
5.5 Техническое обслуживание модулей на стационарных объектах разрешается проводить
организациям, имеющим лицензию на данный вид деятельности.
6 Подготовка модуля к работе и размещение на объекте
6.1Вынуть модуль из упаковки и произвести визуальный осмотр на предмет выявления
дефектов корпуса, мембраны, насадка - распылителя и целостности пломбовых наклеек.
Проверить комплектность.
6.2 Модули потолочного крепления Буран-8У размещаются в верхней части защищаемого
объекта. Кронштейн закрепляется на жестких горизонтальных конструкциях (на потолке, балках, и
т.п.) Координаты отверстий кронштейна модуля приведены на рисунке 2а. Задвинуть до упора
держатель модуля 8 (рис.1б) в кронштейн 7 и зафиксировать чекой 9. Свободный конец чеки
загнуть на угол не менее 80º.
6.3 Модули настенного крепления Буран-8Н размещаются на стене или вертикальной части
конструкции защищаемого объекта.
Закрепить кронштейн на жестких конструкциях стены или вертикальной части конструкции
защищаемого объекта, координаты отверстий кронштейна модуля приведены на рисунке 2б.
Задвинуть до упора держатель модуля 8 (рис.1а) в кронштейн 7 и зафиксировать чекой 9.
Свободный конец чеки загнуть на угол не менее 80º.
6.4 Элемент строительной конструкции, на который крепится модуль, должен выдерживать
статическую нагрузку в вертикальном направлении не менее 700Н и динамическую нагрузку не
менее 1400Н.

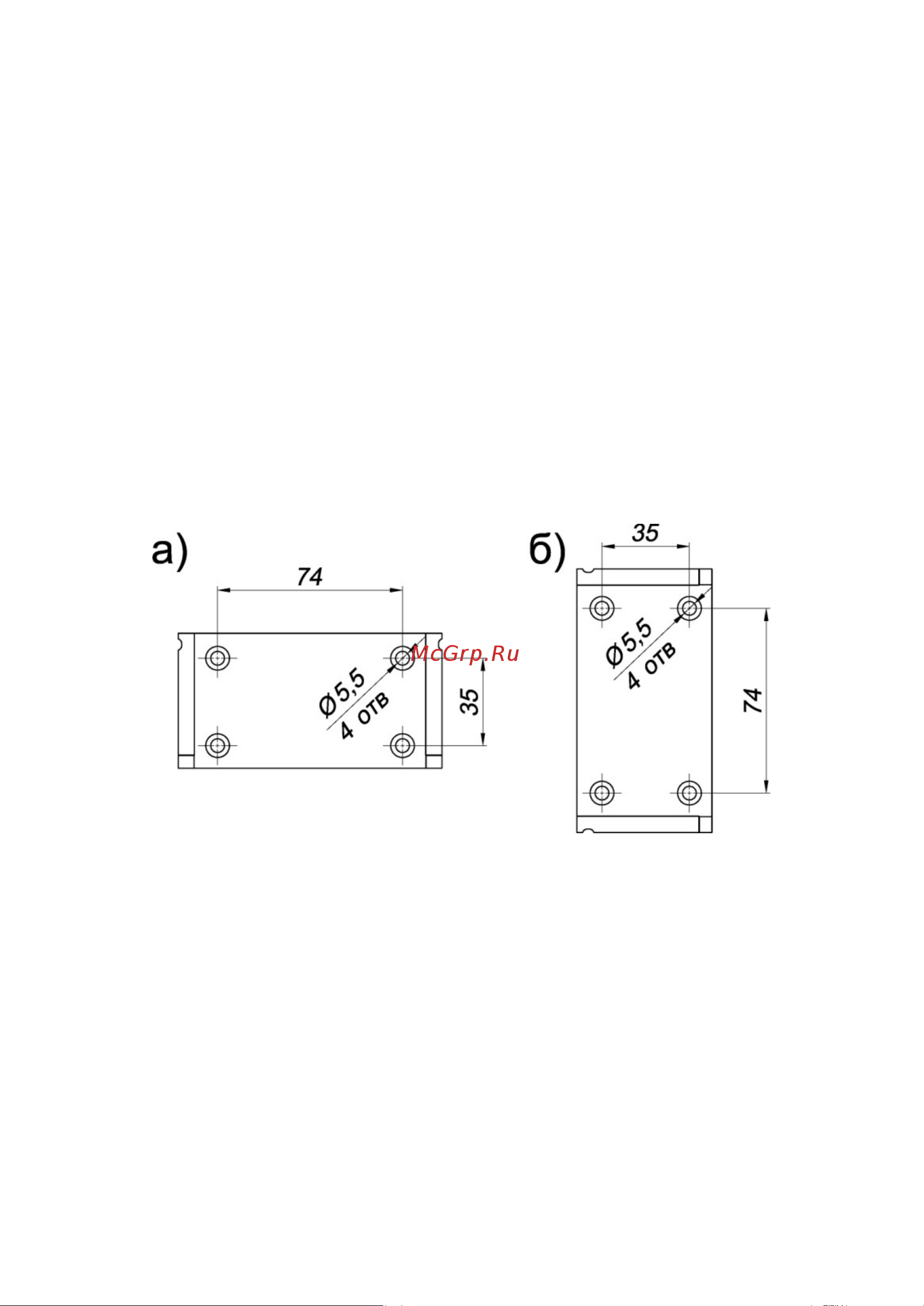

а) координаты отверстий потолочного кронштейна;
б) координаты отверстий настенного кронштейна.
Рисунок 2 - Координаты отверстий в кронштейне для крепления модуля
6.4 Подключение модулей к электрической цепи системы запуска осуществляется после
закрепления их на объекте и завершения комплекса пуско-наладочных работ по всей системе
противопожарной автоматики при отключенном источнике электропитания.
6.5 Проверку цепи запуска модулей проводить током не более 0,15А.
6.6 Модули при эксплуатации должны быть заземлены.
6.7 В случае защиты одного объекта несколькими модулями они размещаются равномерно по
площади в соответствии с данными таблицы 2 настоящего руководства по эксплуатации.
Масштабное изображение области, в которой достигаются условия тушения, см. рис.4.1; 4.2.
6.8 При проектировании электрических линий запуска модуля (модулей) следует
предусмотреть меры, исключающие возникновение токов наводок, которые могут привести к
несанкционированному запуску модуля.
