PL07 Модуль управления котлом и насосом
Модуль управления котлом и насосом PL07 является идеальным
приложением к управляющей планке Salus KL06-M. Благодаря модулю Вы
можете индивидуально контролировать работу котла и насоса. Модуль
Salus PL07 разработан именно для плоскостных отопительных систем.
Установка
Для того чтобы правильно установить модуль в управляющей планке KL06,
поступайте согласно нижеследующей инструкции:
1. Устраните 2 винта, находящиеся с правой стороны планки KL06, в место которых ставьте
модуль PL07.
2. Закрепите модуль PL07, используя четыре винта.
Модуль PL07 нельзя устанавливать в местах, где существует возможность присутствия воды и влаги.

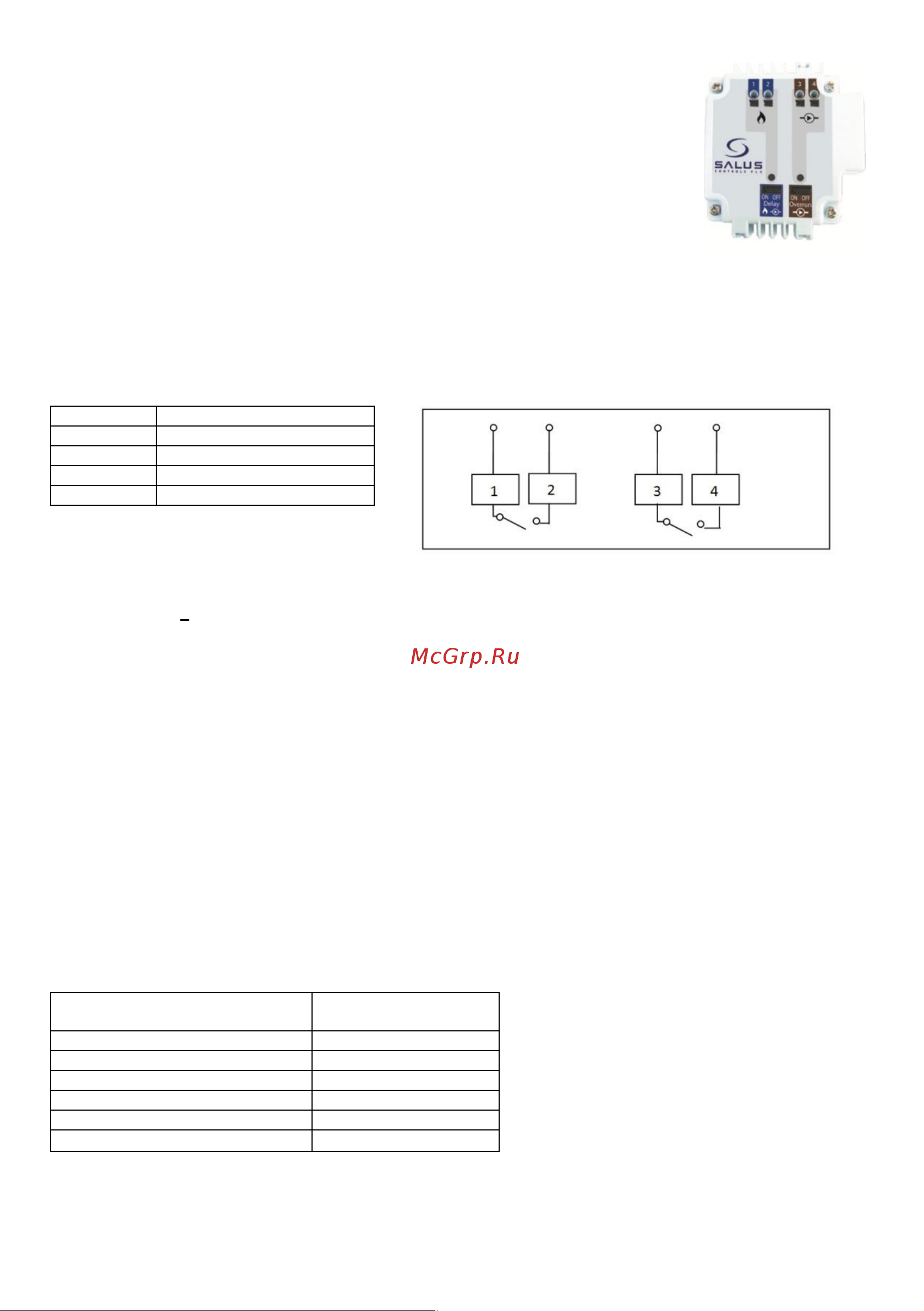

Зажимы 1 и 2 для подключения котла, а зажимы 3 и 4 для подключения насоса.
ИСПОЛЬЗОВАНИЕ
Управление котлом
Модуль PL07 включит котел, когда получит сигнал с помощью управляющей планки KL06-M от
одного из установленных термостатов. В зависимости от определенных настроек котел включится
сразу или спустья три минуты с момента, когда который-нибудь из термостатов даст сигнал к
нагреву. Если термостат не дает сигнал необходимого нагрева котел сразу выключится. Котлом
управляет реле (NO).
Управление насосом
Модуль PL07 включит насос, когда получит сигнал с помощью управляющей планки KL06-M от
которого-нибудь из установленных термостатов. Насосом управляет реле (NO) модуля PL07.
Реле приспособлено к переключению напряжения 230V AC. С помощью модуля PL07 котел и насос
будут включены немедленно или спустя три минуты (в зависимости от настроек 1 переключателя), с
момента, когда который-нибудь из термостатов даст сигнал к нагреву.
Насос может быть выключен немедленно или спустя три минуты (в зависимости от настроек 2
переключателя), с момента, когда каждый из термостатов прекратит отправлять сигнал к нагреву.
Технические характеристики
Диапазон рабочей
температуры:
0°C - 50°C
Условия хранения:
-25°C - 60°C
Макс. влажность:
95%
Твердый кабель:
0,5-1,5mm
Эластический кабель:
1,0-1,5mm
Напряжение:
230V AC
Переключение напряжения:
24V AC,230V AC,5A
Зажим
Функция
1
Присоединение котла
2
Открытый контакт
3
Присоединение насоса
4
Открытый контакт
