Тв5.179.061 (Редакция 11) 2022 11

6.3 Сборка модуля

6.3.1 Сборка модуля включает в себя:

• сооружение бетонного приямка (бетонирование котлована под установку рамы);

• сборку рамы и установку ее в приямок;

• подготовку модуля к установке и установку в приямок.

6.3.2 При сооружении бетонного приямка и сборке рамы необходимо строго соблюдать

требования, изложенные в рекомендациях по установке врезных весов 4D-PMF_

(http://massa.ru/4d_ust_.pdf) и в паспорте рамы.

 Обращаем Ваше внимание, что несоблюдение указаний и требований по установке

модуля в приямок может оказать негативное влияние на его эксплуатацию.

6.3.3 Для подготовки модуля:

6.3.3.1 Переверните модуль и переставьте разъем для подключения кабеля на внутреннюю

сторону рамы модуля (см. рис. 6.2).

Для этого:

• открутите гайку с разъема на защитной скобе;

• открутите защитную скобу от рамы;

• с помощью крючка из проволоки или другого аналогичного приспособления переместите разъем

на внутреннюю сторону рамы;

• прикрутите защитную скобу;

• установите и прикрутите разъем.

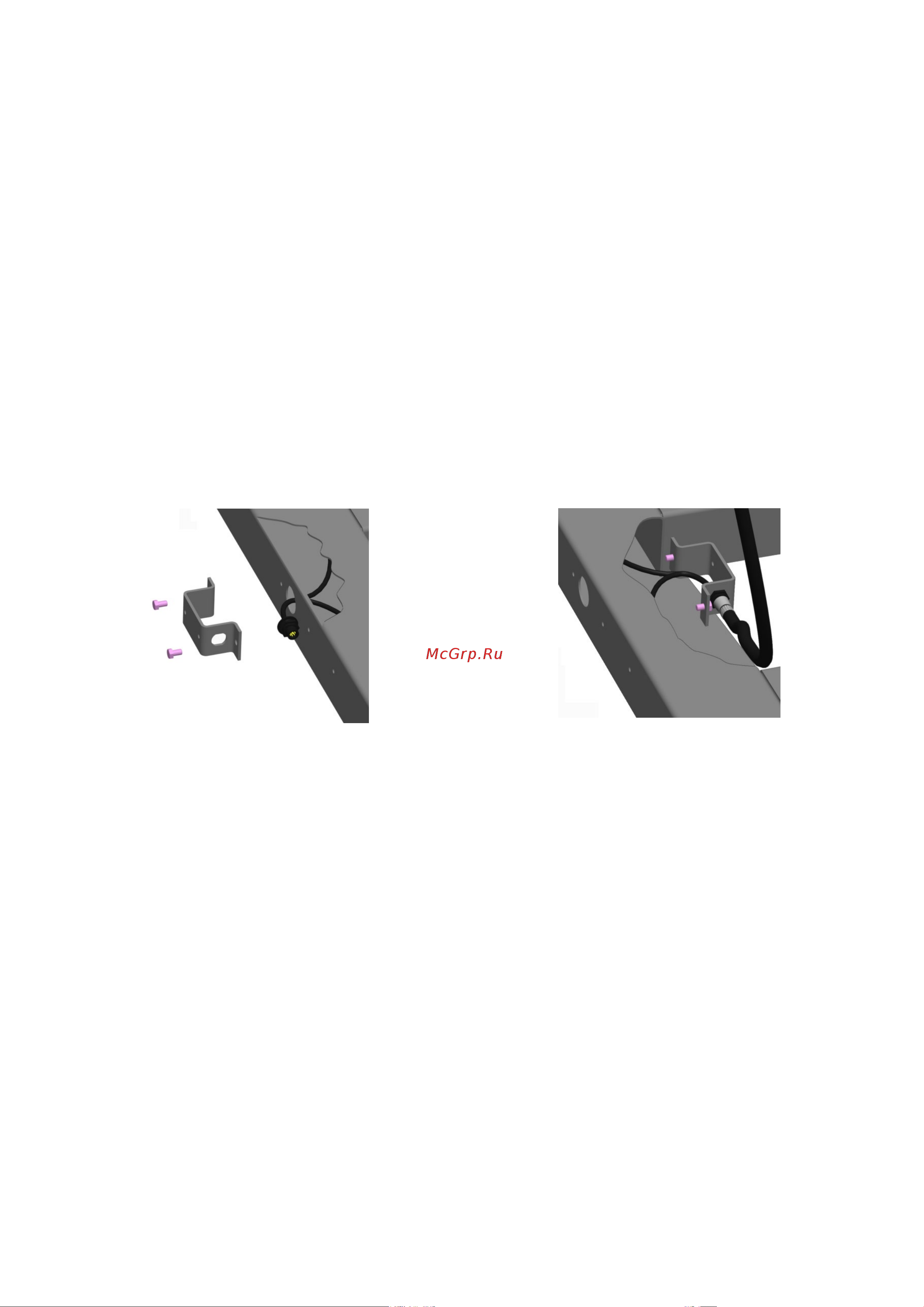

Рисунок 6.2 – Установка разъема для подключения кабеля на внутреннюю сторону рамы модуля

6.3.3.2 Вкрутите регулировочные опоры в весоизмерительные датчики.

6.3.3.3 Протащите через патрубок в приямке кабель для подключения терминала и подключите

его к разъему модуля, рукой затянув накидную гайку разъема кабеля. При подключении кабеля следите

за совпадением ключей разъемов.

6.3.3.4 Переверните модуль и установите его в приямок. При установке следите, чтобы кабель не

пережимался.

6.3.3.5 Используя шлицевую отвертку, установите винт каждой из опор вровень с верхней гранью

весоизмерительного датчика.

6.3.3.6 Поворачивая винты регулировочных опор, выставьте модуль по уровню в горизонтальное

положение.

6.3.3.7 Установите заглушки в регулировочные отверстия.

7. МОДУЛЬ ВЗВЕШИВАЮЩИЙ 4D-U

7.1 Конструкция

7.1.1 Модуль состоит из рамы, на которой установлены четыре цифровых весоизмерительных

датчика с регулировочными опорами (см. рис. 7.1).

7.1.2 Материал модуля – сталь общего назначения с покрытием порошковой краской (модуль 4D-

U_) или нержавеющая сталь (модуль 4D-U.S).

7.1.3 Датчики изготовлены из нержавеющей стали. Электронные узлы защищены водостойким

герметиком.

7.1.4 Для удобства перемещения в раму встроены ролики и ручка.
