8 Тв5.179.061 РЭ (Редакция 11) 2022
4. МОДУЛЬ ВЗВЕШИВАЮЩИЙ 4D-LA
4.1 Конструкция
4.1.1 Модуль состоит из грузоприемной платформы, на которой установлены четыре цифровых
весоизмерительных датчика, а также пандусов (см. рис. 4.1).
4.1.2 Материал модуля – сталь общего назначения с покрытием порошковой краской (модуль 4D-
LA) или нержавеющая сталь (модуль 4D-LA.S).
4.1.3 Весоизмерительные датчики изготовлены из нержавеющей стали. Электронные узлы
защищены водостойким герметиком.

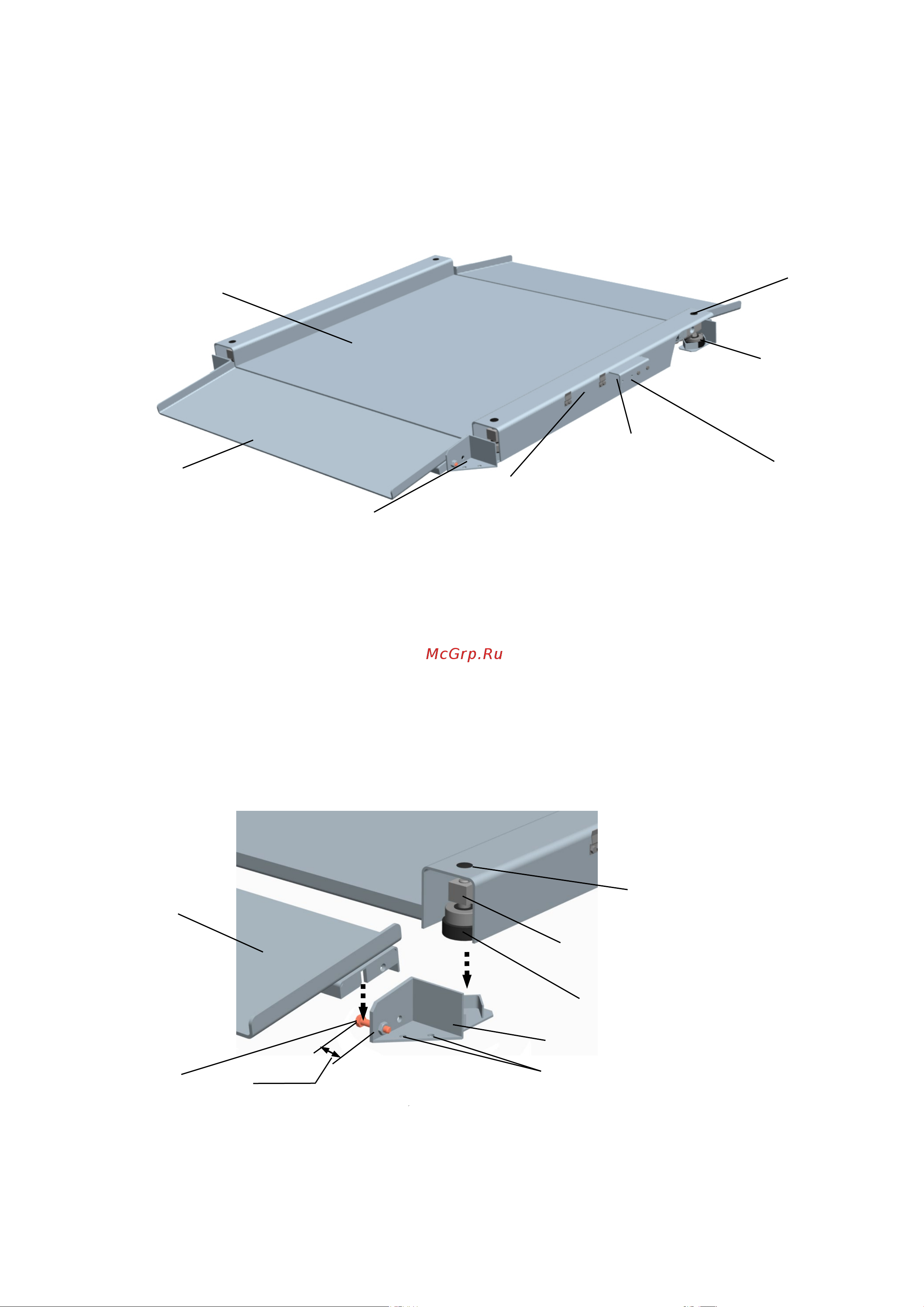

Рисунок 4.1 – Модуль взвешивающий 4D-LA
4.2 Распаковка
4.2.1 Аккуратно извлеките модуль из упаковки и убедитесь в отсутствии наружных повреждений.
4.2.2 Проверьте комплектность поставки (см. п. 2.4).
4.2.3 Вывинтите транспортировочные винты и удалите транспортировочные опоры.
4.3 Сборка модуля
4.3.1 Вкрутите регулировочные опоры в весоизмерительные датчики.
4.3.2 Расположите модуль на твердой ровной горизонтальной поверхности.
4.3.3 Отрегулируйте болты в ограничителе так, чтобы зазор между головкой болта и стенкой
ограничителя был 5+1,0 мм (см. рис. 4.2).
Рисунок 4.2 – Сборка модуля взвешивающий 4D-LA
4.3.4 Поочередно приподнимая каждый из четырех углов платформы, подложите ограничители
под регулировочные опоры датчиков и установите пандусы (см. рис. 4.2).
При необходимости зафиксируйте ограничитель болтами М10 (8 шт.) через отверстия (см. рис. 4.2).
Болты для фиксирования ограничителя в комплект поставки не входят.
Регулировочная опора
Ограничитель
Заглушка (4 шт.)
Весоизмерительный датчик
(4 шт.)
Отверстия для фиксирования
ограничителя
5+1,0 м
Болт М10х25
(4 шт.)
Пандус
Пандус (2 шт.)
Весоизмерительный
датчик с регулировочной
опорой (4 шт.)
Разъем подключения
терминала
Ограничитель
Место крепления
кронштейна
Место фиксация
кабеля хомутом
