9. СБОРКА

КОМПЛЕКТНОСТЬ

Комплектность аппарата приведена в

таблице 1.

ТАБЛИЦА 1. Комплектность аппарата

Наименование Количество

Аппарат моющий высокого

давления

1 шт.

Руководство по эксплуатации

1 шт.

Пистолет

1 шт.

Трубка струйная

1 шт.

Головка струйной трубки

2 шт.

Шланг высокого давления

1 шт.

Фильтр тонкой очистки

1 шт.

Игла для чистки форсунки

струйной трубки

1 шт.

Пеногенератор

1 шт.

Рукоятка барабана шланга

высокого давления

1 шт.

Винт крепления рукоятки

барабана

1 шт.

Держатель для пистолета и

струйной трубки

1 шт.

Винты крепления рукоятки

4 шт.

ПРИМЕЧАНИЕ!

Производитель оставляет

за собой право без предвари-

тельного уведомления вно-

сить изменения в комплектность.

Устройство поставляется в состоянии,

требующем сборки.

Для сборки устройства выполните следу-

ющее:

1. Извлеките из упаковки содержимое.

Распакуйте все детали и положите их

на ровную устойчивую поверхность.

Удалите все упаковочные материалы.

2. Установите ручку барабана и закре-

пите ее винтом (Рис. 2).

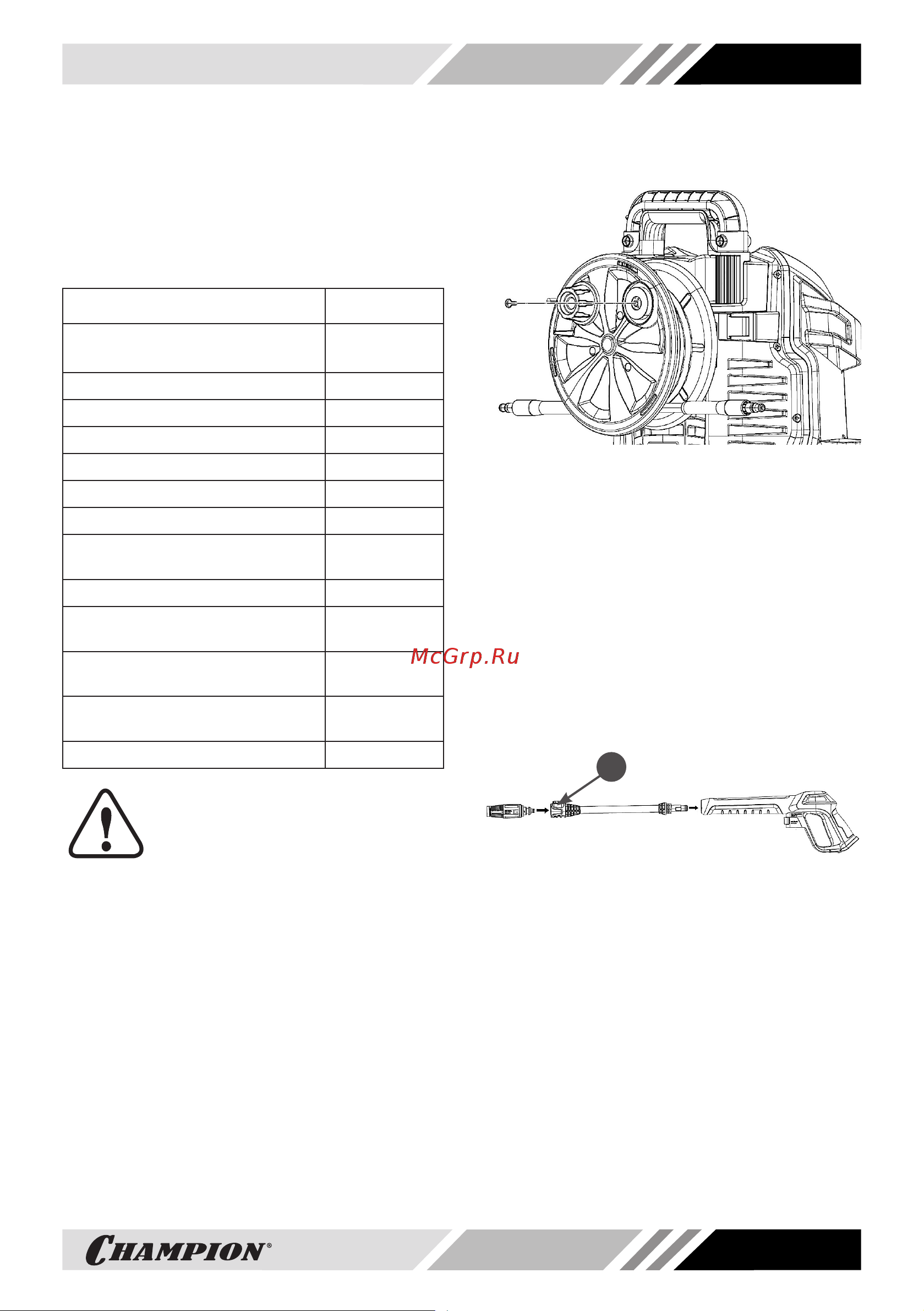

Рис. 2 Установка ручки барабана

3. Установите на струйную трубку голов-

ку. Вставьте наконечник головки в от-

верстие наконечника трубки, при этом

кнопка А (Рис. 3) фиксатора наконеч-

ника трубки опустится вниз. Поверни-

те головку до совмещения выступа

на наконечнике головки и выемки на

наконечнике трубки, затем нажмите

до щелчка, кнопка фиксатора подни-

мется в верхнее положение. Присо-

едините струйную трубку к пистолету

(вставьте и поверните).

А

Рис. 3 Установка головки и струйной

трубки

4. С помощью быстроразъемного сое-

динения подключите шланг высокого

давления к пистолету (Рис. 4), будет

слышен щелчок, когда он встанет на

место. Чтобы отсоединить шланг вы-

сокого давления, нажмите фиксатор

1 на пистолете. Заблокируйте рычаг

включения 2 фиксатором 3 от случай-

ного включения (Рис. 4)
