Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

Заполняет ремонтное предприятие

Гарантийный номер изделия __________________

Содержание ремонта (наименование и номер по схеме

замененной детали или узла, место и характер дефектов):

___________________________________________________________

Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

3. Комплект поставки

№ Наименование Кол-во Примечание

1. Мойка ВДМ-1-135 К 1

2. Шланг высокого давления 1

3. Пистолет 1

4. Распылительная трубка 1

5. Удлинительная трубка 1

6. Переходник подключения водоснабжения 1

7. Емкость для моющего средства 1

8. Специальная насадка с всасывающей трубкой 1 Установлена на

емкости

9. Колесо с комплектом крепежа (винт саморез, шайба) 2

Установлено

на изделие

10. Игла для очистки сопла 1

11. Руководство по эксплуатации 1

12. Адреса гарантийных мастерских по ремонту 1

13. Упаковка 1

4. Устройство и принцип работы

4.1. Мойка состоит из электрического двигателя, редуктора, помпы, выключателя и

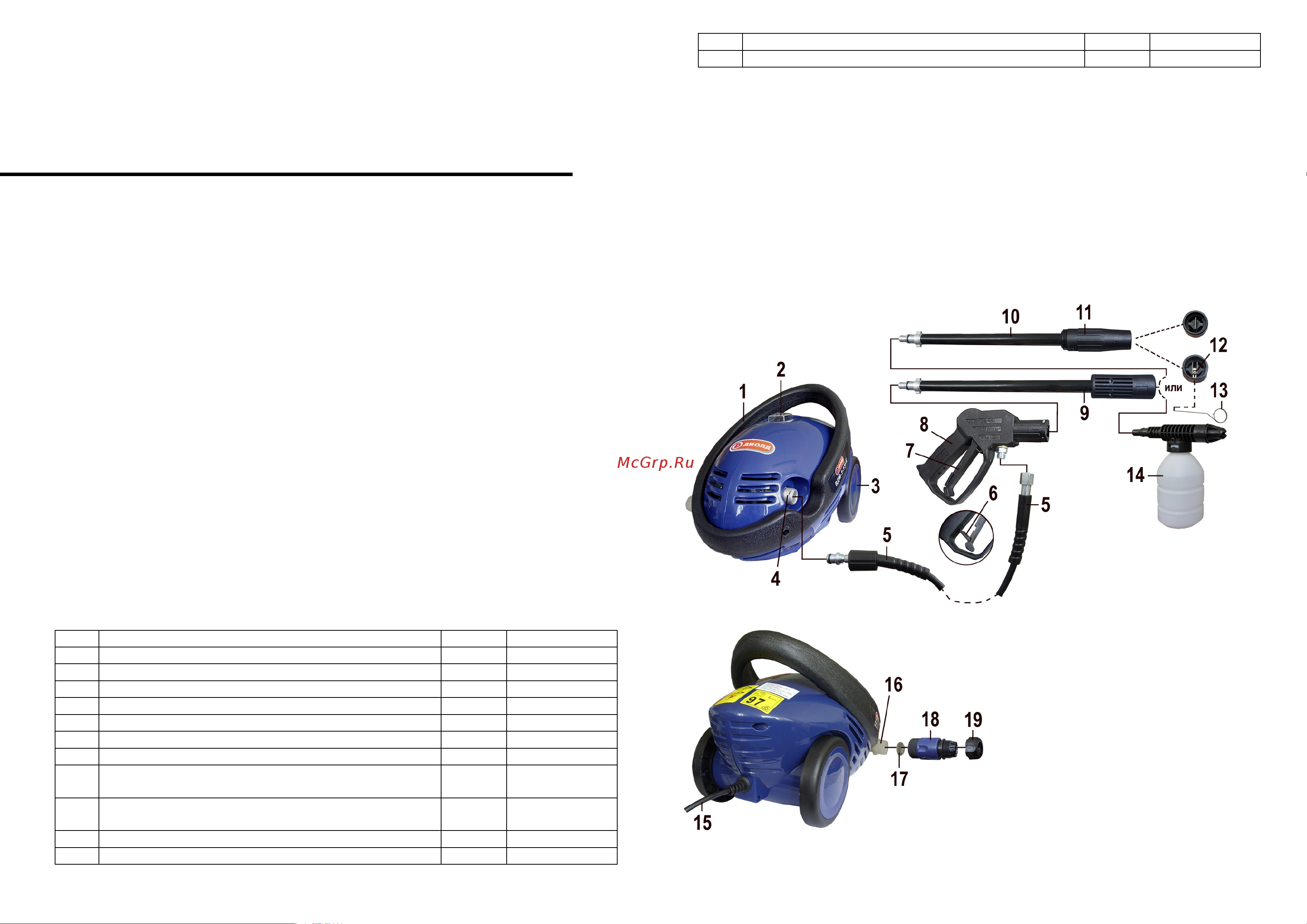

средств перемещения мойки (рукоятки, колес). Общий вид мойки показан на рис. 1.

4.2. Принцип работы мойки заключается в том, что вода (из водопровода или емкости)

проходит через помпу мойки, которая поднимает ее давление до необходимой нормы. Под

давлением вода поступает по шлангу высокого давления к пистолету с подсоединенной к

нему насадкой. Пользователь включает пистолет курком, и вода разбрызгивается из сопла

насадки и (в зависимости от ее назначения) формирует струю нужной конфигурации и

напора.

Повышение давления воды создается за счет работы электрического двигателя.

Вращаясь, вал двигателя (через редуктор) вращает специальную наклонную шайбу,

закрепленную на шпинделе редуктора. Шайба выполнена в виде эксцентрика. Плунжера

помпы (соприкасаясь с этой шайбой) совершают возвратно-поступательное движение. Вода

поступает, через впускной клапан в тот момент, когда плунжер движется в нижнюю точку.

А при движении его в верх создается избыточное давление и открывается выпускной клапан

высокого давления.

4.3. В мойке используется система TSS – автоматический контроль давления

(отключение работы электрического двигателя): перекрывая подачу с пистолета,

динамическое давление автоматически выключает электрический двигатель, открывая

пистолет (нажатием на курок), система TSS автоматически запускает двигатель и мойка

выходит на рабочее давление с небольшой задержкой. Для исправной работы TSS закрытие

и открытие пистолета не должно выполняться с интервалом менее 4-5 секунд.

4.4. Электрический двигатель мойкиQснабжен тепловой защитой и автоматически

останавливает ее работу при перегреве.

4.5. В состав мойки входит быстросъемный фильтр поз. 17, предотвращающий

попадание крупных частиц во внутрь мойки, тем самым предохраняющий мойку от

повреждения.

4.6. Для включения мойки необходимо нажать на край выключателя поз. 2,

обозначенный знаком «I». Для отключения необходимо нажать на край выключателя поз. 2,

обозначенный знаком «О».

Л и н и я о т р е з а
