Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

Заполняет ремонтное предприятие

Гарантийный номер изделия __________________

Содержание ремонта (наименование и номер по схеме

замененной детали или узла, место и характер дефектов):

___________________________________________________________

Дата ремонта _________________________

число, месяц, год

Подпись лица, производившего ремонт _________________________

Подпись владельца,

подтверждающего ремонт ____________________________________

Штамп ремонтного предприятия

с указанием города

3. Комплект поставки

№ Наименование Кол-во Примечание

1. Мойка ВДМ-1-165 А 1

2. Дополнительная ручка в сборе с катушкой и

шлангами высокого давления

1 Установлена

на изделии

3. Пистолет 1

4. Распылительная трубка 1

5. Удлинительная трубка 1

6. Переходник подключения водоснабжения 1

7. Емкость для моющего средства 1

8. Специальная насадка с всасывающей трубкой 1 Установлена

на емкости

9. Колесо в сборе со вставкой 2 Установлено

на изделие

10. Кронштейн 2 1 установлен

на изделии

11. Игла для очистки сопла 1

12. Руководство по эксплуатации 1

13. Адреса гарантийных мастерских по ремонту 1

14. Упаковка 1

4. Устройство и принцип работы

4.1. Мойка состоит из электрического двигателя, редуктора, помпы, выключателя,

дополнительной ручки в сборе с катушкой и шлангами высокого давления. Для упрощения

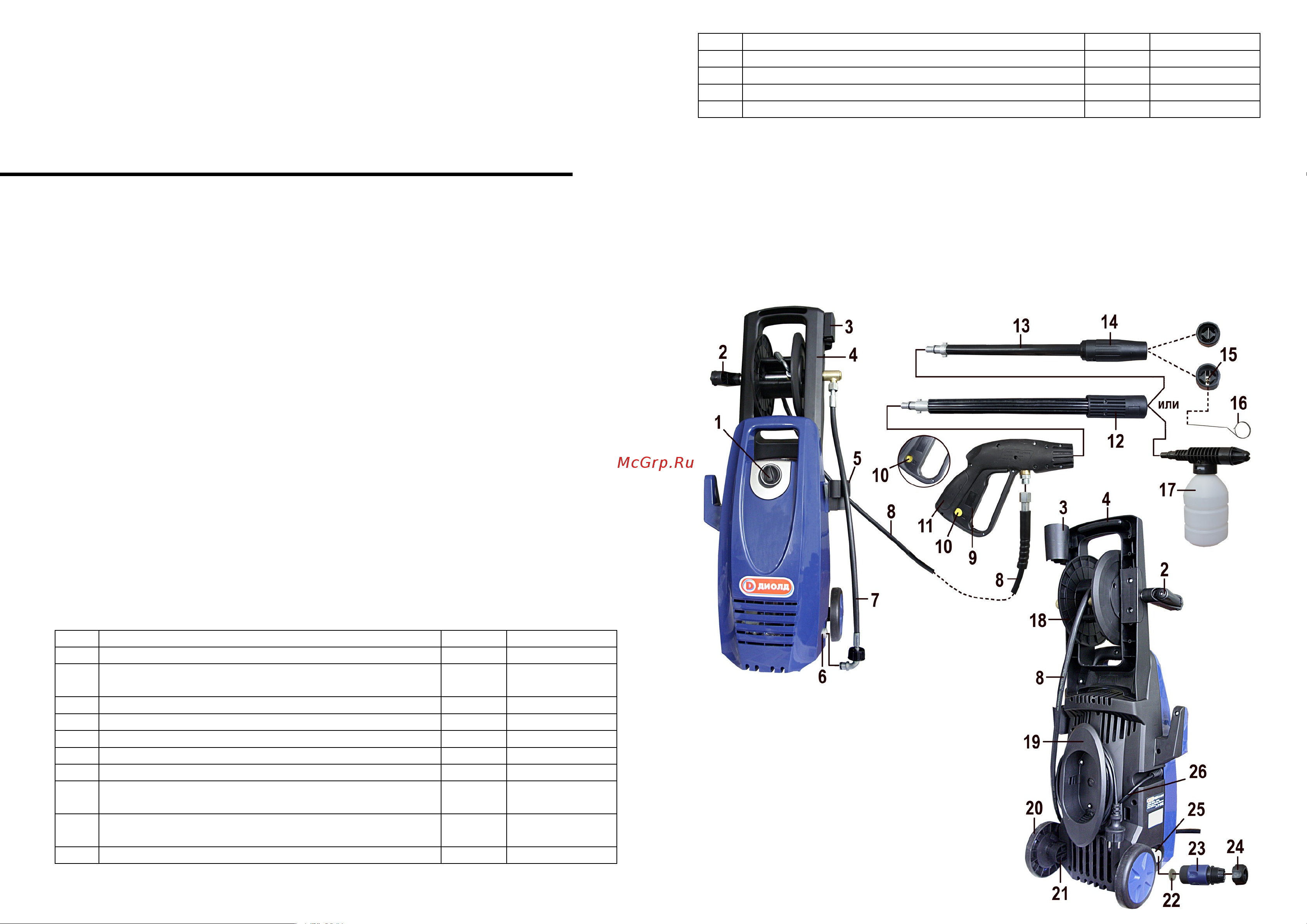

процесса перемещения на мойку установлены колеса. Общий вид мойки показан на рис. 1.

4.2. Принцип работы мойки заключается в том, что вода (из водопровода или емкости)

проходит через помпу мойки, которая поднимает ее давление до необходимой нормы. Под

давлением вода поступает по шлангу высокого давления к пистолету с подсоединенной к

нему насадкой. Пользователь включает пистолет курком, и вода разбрызгивается из сопла

насадки и (в зависимости от ее назначения) формирует струю нужной конфигурации и

напора.

Повышение давления воды создается за счет работы электрического двигателя.

Вращаясь, вал двигателя (через редуктор) вращает специальную наклонную шайбу,

закрепленную на шпинделе редуктора. Шайба выполнена в виде эксцентрика. Плунжера

помпы (соприкасаясь с этой шайбой) совершают возвратно-поступательное движение. Вода

поступает, через впускной клапан в тот момент, когда плунжер движется в нижнюю точку.

А при движении его в верх создается избыточное давление и открывается выпускной клапан

высокого давления.

4.3. В мойке используется система TSS – автоматический контроль давления

(отключение работы электрического двигателя): перекрывая подачу с пистолета,

динамическое давление автоматически выключает электрический двигатель, открывая

пистолет (нажатием на курок), система TSS автоматически запускает двигатель и мойка

выходит на рабочее давление с небольшой задержкой. Для исправной работы TSS закрытие

и открытие пистолета не должно выполняться с интервалом менее 4-5 секунд.

4.4. Электрический двигатель мойкиQснабжен тепловой защитой и автоматически

останавливает ее работу при перегреве.

4.5. В состав мойки входит быстросъемный фильтр поз. 22, предотвращающий

попадание крупных частиц во внутрь мойки, тем самым предохраняющий мойку от

повреждения.

Л и н и я о т р е з а
