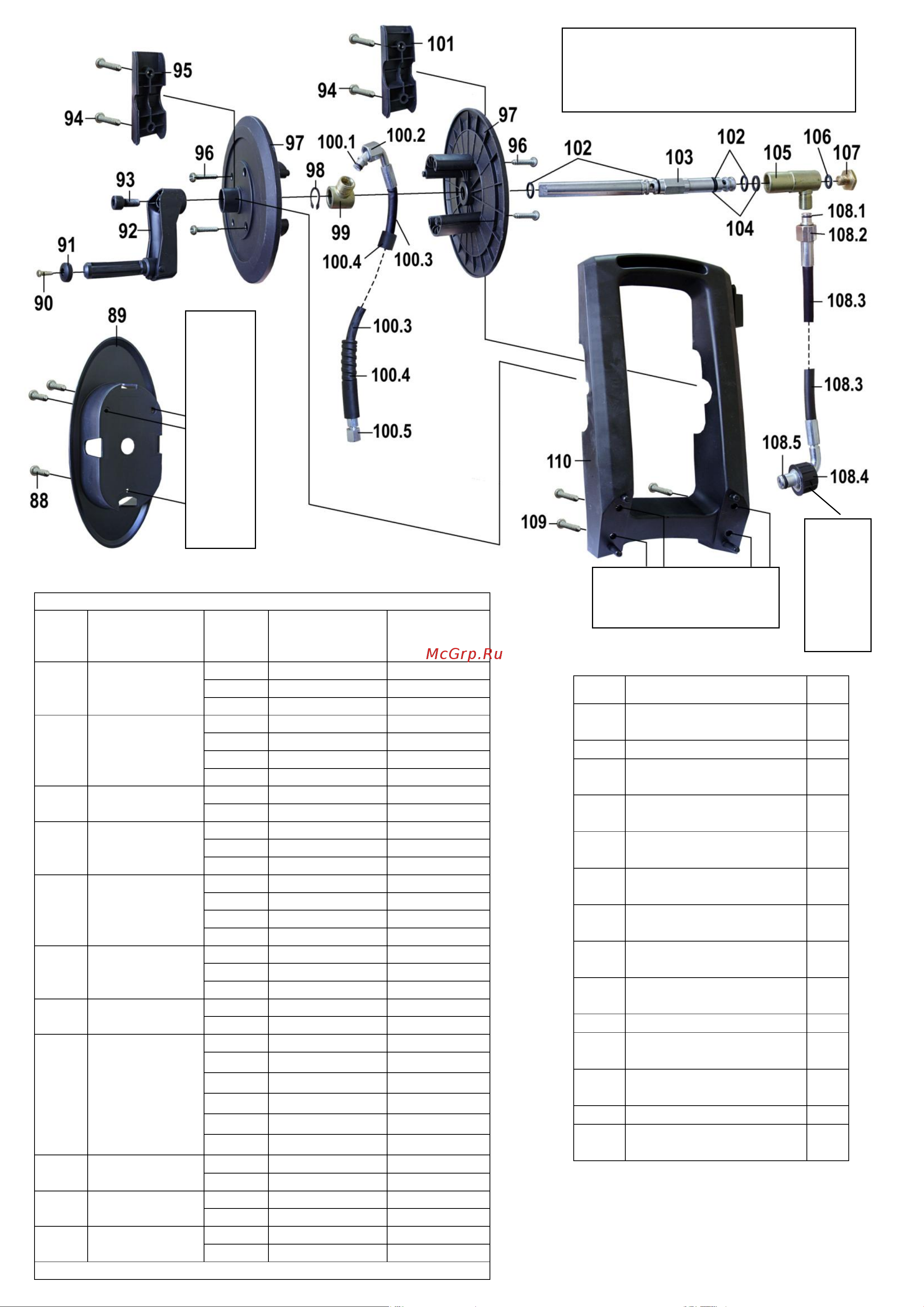

Мойка высокого давления

ВДМ-3-135 А

Лист 3

№

Наименование

К.

102

Кольцо 012-016-25

уплотнительное

4

103

Вал

1

104

Манжете 012-016-23

уплотнительная

2

105

Переходник специаль-

ный (резьба 16)

1

106

Кольцо 008-012-25

уплотнительное

1

107

Винт заглушка

(резьба М8)

1

108

Шланг высокого давле-

ния (длина ≈ 0,6 м)

1

108.1

кольцо 007,5-010,5-19

уплотнительное

1

108.2

гайка соединительная

(резьба 16)

1

108.3

шланг мах.36МРа

1

108.4

гайка соединительная

(резьба 22)

1

108.5

кольцо 011-015-25

уплотнительное

1

109

Винт 4х25 саморез

4

110

Дополнительная

рукоятка

1

Крепиться к корпусу

мойки заднему поз. 13

Крепиться к корпусу мойки

заднему поз. 13

Таблица электрических соединений

№ по

схеме

Наименование

№ вы-

вода

Цвет проводни-

ка или иная

характеристика

Соединен

с выводом

7.1

Шнур сетевой

1-1

желто-зеленый

3-1

1-2

синий

2-1

1-3

коричневый

2-2

18

Выключатель

2-1

разъем плоский

1-2

2-2

разъем плоский

1-3

2-3

разъем плоский

4-2

2-4

разъем плоский

4-3

19

Колодка

переходная

3-1

гнездо

1-1

3-2

гнездо

4-1

23.2

Шнур сетевой

(2 вывода с

разъемами)

4-1

желто-зеленый

3-2

4-2

коричневый

2-3

4-3

синий

2-4

27.2

Статор

5-1

черный

8-3

5-2

синий

7-1

5-3

желтый

7-2

5-4

желтый

8-4

23.2

Шнур сетевой

(1 вывод с ле-

пестком)

6-1

синий

8-2

6-2

коричневый

8-1

6-3

желто-зеленый

* см. ниже

38

Конденсатор

7-1

разъем плоский

5-2

7-2

разъем плоский

5-3

42

Колодка

переходная

8-1

гнездо

6-2

8-2

гнездо

6-1

8-3

гнездо

5-1

8-4

гнездо

8-4

8-5

гнездо

9-1

8-6

гнездо

9-2

43.1

Шнур сетевой

9-1

синий

8-5

9-2

коричневый

8-6

54

Выключатель

10-1

разъем плоский

11-1

10-2

разъем плоский

11-2

43.1

Шнур в сборе

11-1

синий

10-1

11-2

коричневый

10-2

* вывод с лепестком 6-3 заземлен на крышке поз. 33.1 винтом поз. 40

Начальник ТО

Козлов П.А.

Главный конструктор

Петров В.Г.

Подключается к

пистолету из

комплекта по-

ставки

Подключается к

штуцеру поз. 85
