- отпустить защёлку для фиксации разъёма шланга;

- проверить прочность соединения попыткой вытянуть разъём шланга из штуцера.

7.1.2 Подключение шланга высокого давления к выходному штуцеру мойки (см. рис.3):

- вставить разъём шланга высокого давления (рис.3 поз.2) в выходной штуцер (рис.3

поз.3);

- накрутить на резьбу штуцера гайку (рис.3 поз.1) для фиксации разъёма шланга;

- проверить прочность соединения попыткой вытянуть разъём шланга из штуцера.

7.1.3 Установка/снятие на пистолет насадки-удлинителя и насадки распылительной

(см рис.4).

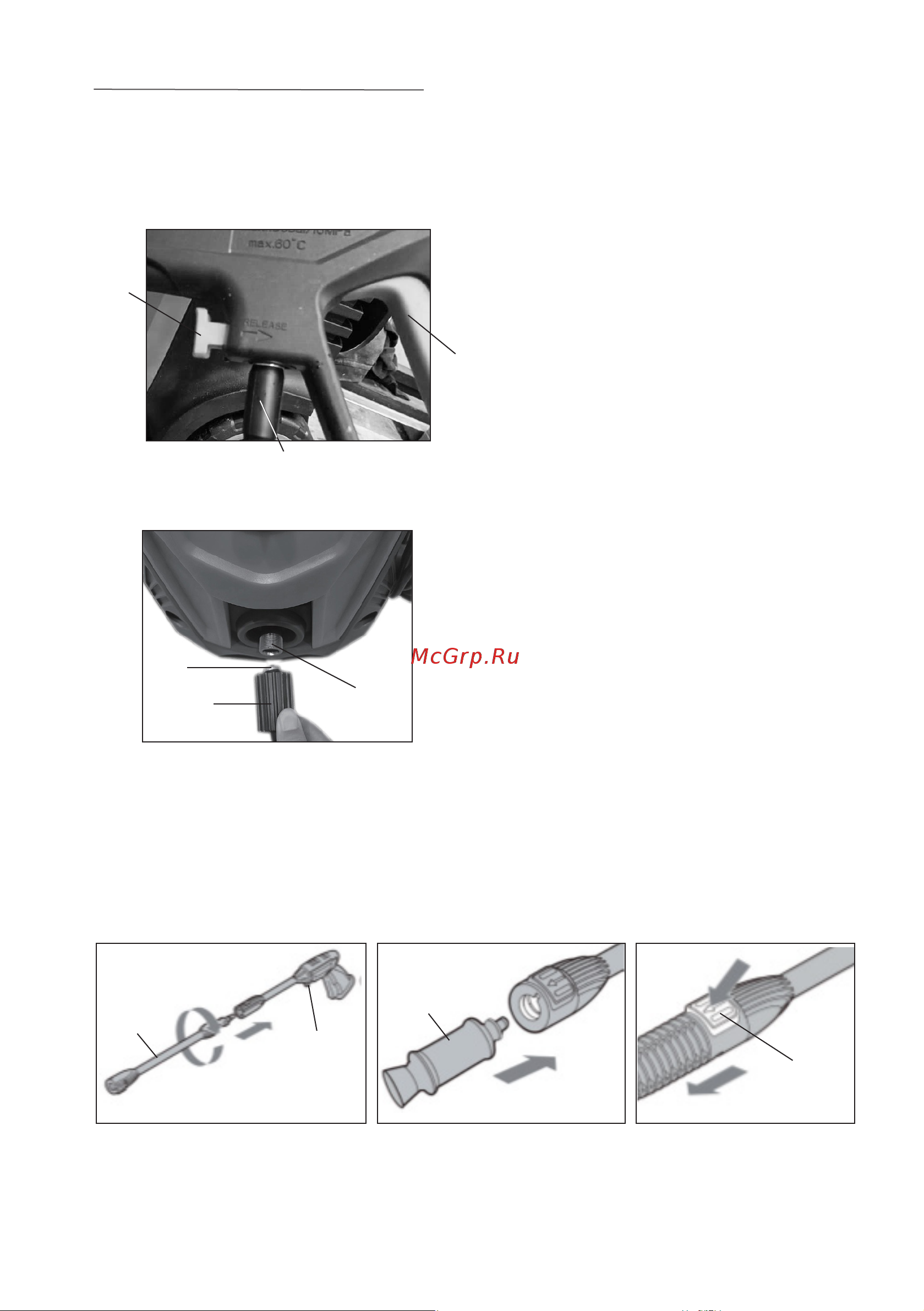

рис. 2

1 – разъём шланга высокого давления;

2 – защёлка;

3 – курок;

рис. 3

1 – гайка фиксации разъёма;

2 – разъём шланга высокого давления;

3 – выходной штуцер;

рис. 4

1 – насадка-удлинитель; 2 – пистолет; 3 – насадка (форсунка) распылительная; 4 – кнопка

фиксации насадки;
