1. Разъем для подключения

соединительного кабеля

2. Скоба для крепления на стену

3. Вход кабеля монитора

1. 13-pin разъем кабеля для обеспечения питания Изделия и соединения

монитора с камерами видеонаблюдения

2. 4-Pin разъем «папа»: Видео Вход 1 (CH1).

3. 4-Pin разъем «папа»: Видео Вход 2 (CH2).

4. 4-Pin разъем «папа»: Видео Вход 3 (CH3).

5. Коричневый провод: Вход Тревоги 1/ сигнал для включения Канала 1 (CH1).

6. Зеленый провод: Вход Тревоги 2 / сигнал для включения Канала 2 (CH2).

7. Синий провод: Вход Тревоги 3 / сигнал для включения Канала 3 (CH3).

8. Черный провод: «земля» (GND).

9. Красный провод: +12В-24В DC (+12/24V). Предохранитель 3А.

1. Вкл. / Выкл. Питания

2. Выбор Видео Входа (Канала)

3. Вправо / Значение Больше

4. Меню

5. Влево / Значение Меньше

6. Режим Переворот

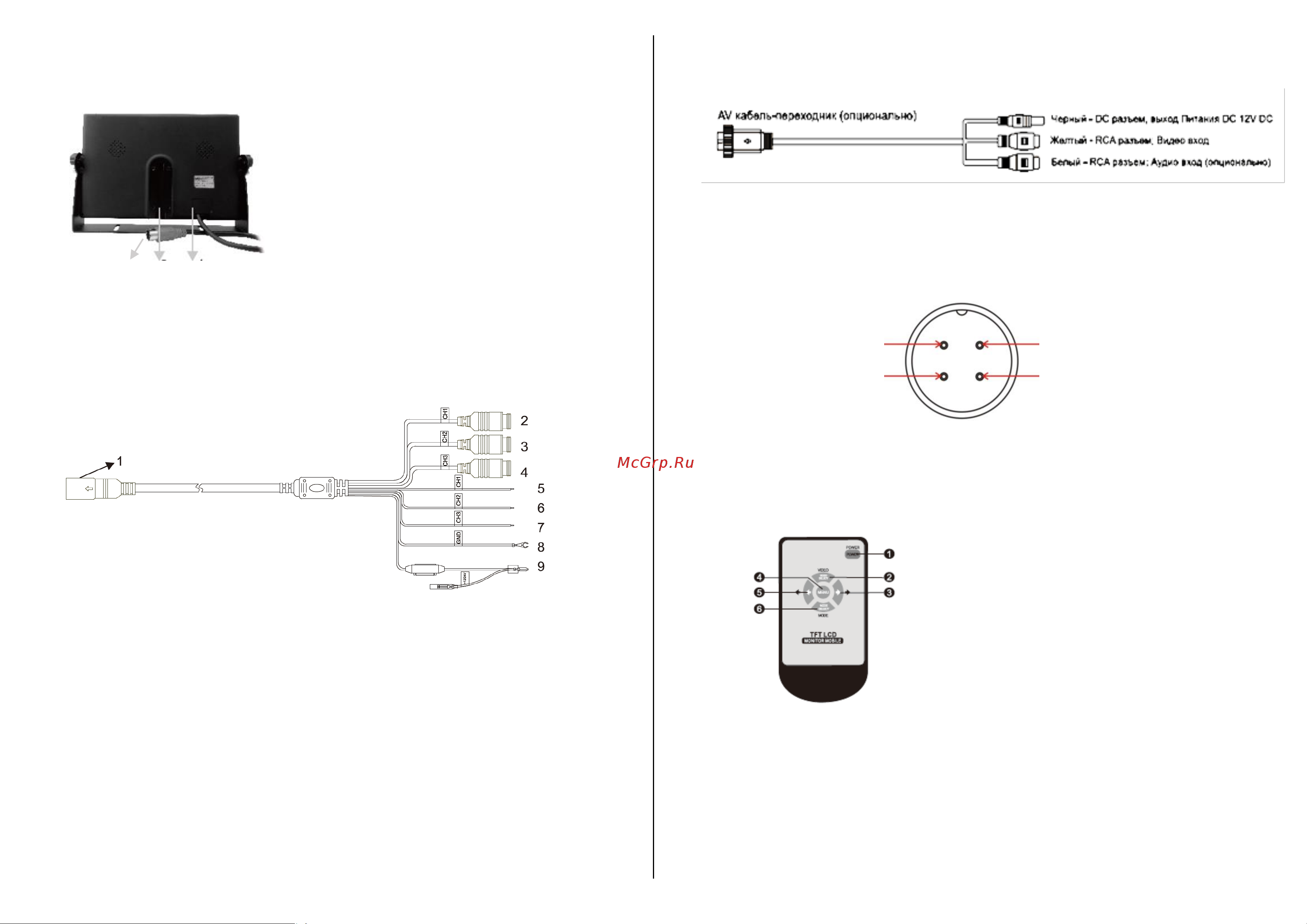

4.3. Способ крепления Изделия на стену и подключение соединительного кабеля

приведены на Рисунке 3.

Рис. 3. Вид сзади.

4.4. Для подключения Монитора к источнику питания, а также видеокамер и

сигнальных устройств к монитору, используйте соединительный кабель из комплекта

поставки Изделия, Рисунок 4.

Рис. 4. Соединительный кабель.

4.5. В зависимости от комплектации, монитор может комплектоваться

дополнительным переходным кабелем 4 pin - RCA /DC.

Рис. 5. Переходной кабель 4 pin - RCA/DC

4.6. Назначение контактов на 4-pin разъеме подключения видеокамер приведено на

Рисунке 6.

Рис. 6. Назначение контактов 4-pin разъема.

4.7. Выбор режима работы также может осуществляться при помощи Пульта ДУ.

Назначение кнопок Пульта ДУ приведено на Рисунке 7.

Рис. 7. Назначение кнопок Пульта ДУ.

1 2 3

+ 12В/24В DC

«Земля»

Видео

Аудио
