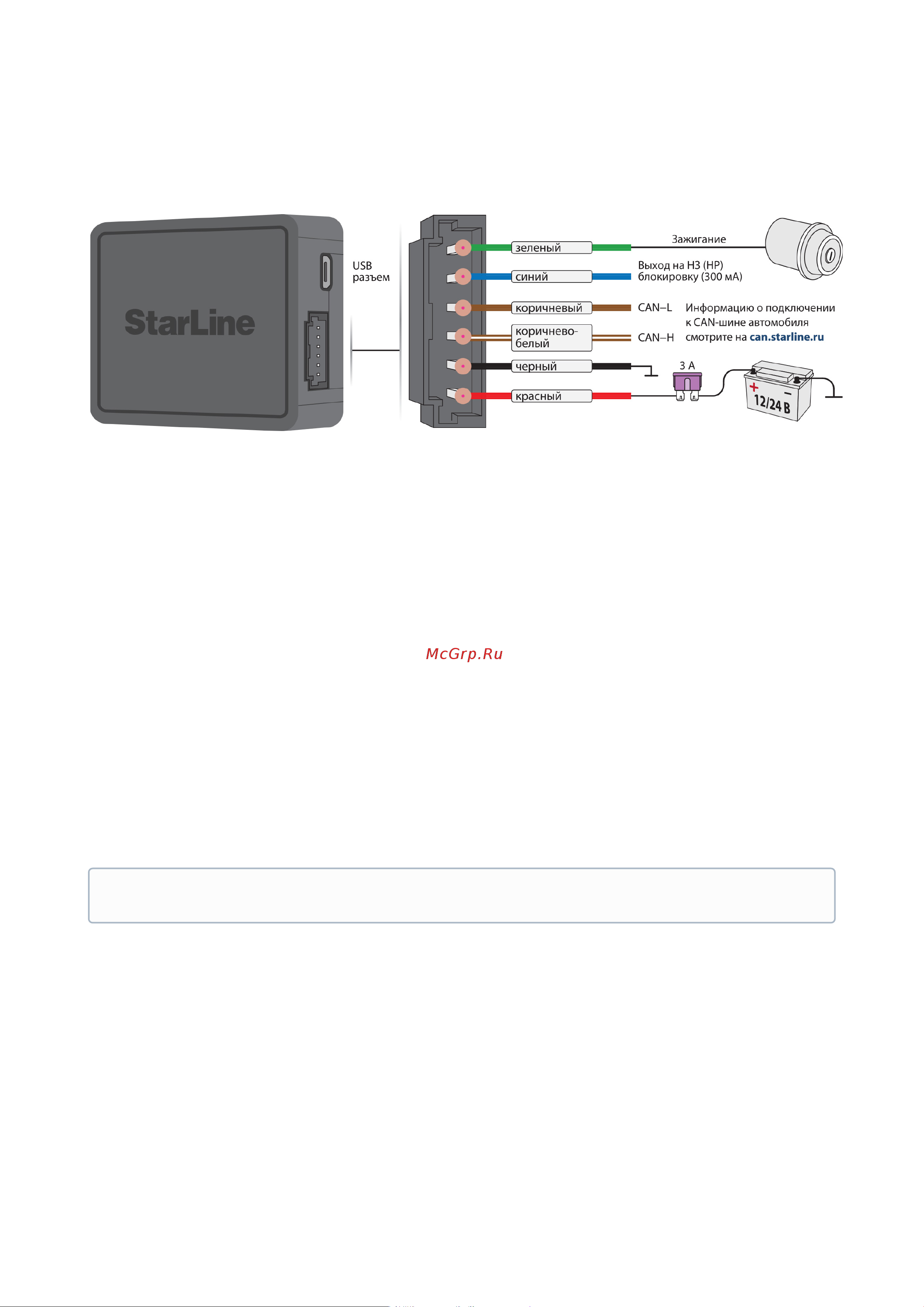

5.6.3 Схема подключения

Красный провод— подключение к бортовой сети автомобиля 12/24 В. Для подключения следует

использовать штатные провода автомобиля сечением не менее 0,5 мм

или

подключаться непосредственно к аккумулятору. Типовые точки подключения:питание монтажного

блока, питание блока управления кузовным оборудованием (BCM), замок зажигания. При подключении

непосредственно к аккумулятору рекомендуется в цепь подключаемого провода установить

дополнительный предохранитель 3 А не далее, чем в 40 см от «+» клеммы аккумулятора.

Черный провод— подключение к массе (—). Данное подключение необходимо выполнять в

первую очередь.Для подключения рекомендуется использовать штатный болт (гайку) массы. При

этом на конце провода необходимо обжать клемму под соответствующий болт.Запрещается

подключать провод массы к кузову с помощью самореза. При использовании штатного болта или гайки

необходимо убедиться, что между клеммой провода массы и кузовом нет пластмассы, например, если

болт крепит к кузову элемент приборной панели. При наличии пластмассы контакт не будет

надежным, что может привести к блокировке двигателя и повреждению трекера. Если подключение к

массе произведено под капотом, то рекомендуется обработать место соединения антикоррозионным

составом.

Синий провод—подключение к блокируемой цепи.Разорвите одну из штатных цепей обеспечения

работы двигателя и в разрыв цепи подключите дополнительное реле. Тип блокировки —нормально

разомкнутый (НР) или нормально замкнутый(НЗ) можно настроить в приложении «StarLine Мастер».

По умолчанию установлен нормально замкнутый тип блокировки.
