Схемы подключения

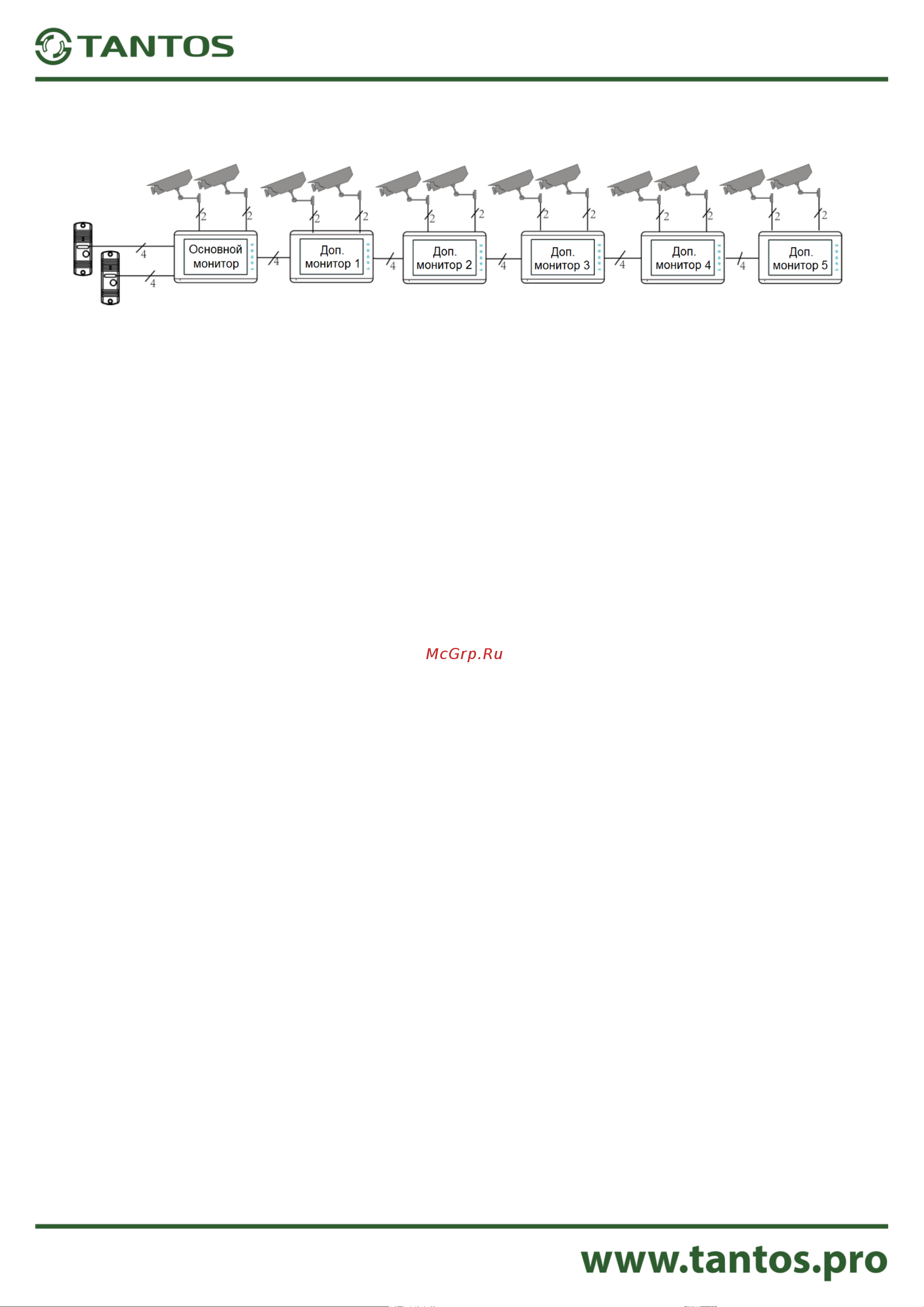

Структурная схема

Внимание:

 Во избежание неправильной работы и повреждения устройств внимательно изучите руководства по

установке и подключению устройств.

 Не включайте питание монитора, пока не будут выполнены все соединения. При подключении всех

устройств необходимо соблюдать полярность.

 Для исключения помех и искажений аудио и видеосигналов при подключении вызывных панелей

рекомендуется использовать только кабель типа КВК-В-2 2х0,75 кв. мм. или аналогичный с медными

жилами и оплеткой. Не рекомендуется применять шнуры ШВЭВ 3х0,12 кв.мм., ШГЭС 4х0,08 кв.мм. или

аналогичные ввиду их малого сечения.

 Использование кабелей типа UTP/FTP, КСПВ или аналогичных, не предназначенных для передачи

видеосигнала, может привести к помехам на изображении, а так же к односторонней слышимости из-за

взаимопроникновения сигналов.

 Подключение видеокамер должно производиться только коаксиальным кабелем. Выбор типа

коаксиального кабеля должен осуществляться исходя из расстояния и затухания сигнала в кабеле.

 Видеокамеры не транслируются по шине между мониторами, т.е. у каждого монитора может быть свой

набор видеокамер. Если необходим просмотр видеокамер, подключенных к основному монитору,

необходимо использовать видеораспределители и дополнительные кабели для подключения данных

камер к другим мониторам.

 Дополнительные видеокамеры должны иметь отдельный блок питания.

 На видеовыход транслируется тот видеосигнал, который отображается на мониторе в данный момент

времени.

 Управление замком осуществляется через реле вызывной панели. Схему подключения замка к

вызывной панели смотри в инструкции на вызывную панель.

 При использовании вызывных панелей или блоков сопряжения других производителей или серий

подключение должно производиться по назначению сигналов, а не по цветам проводов, т.к.

разные производители используют разные цветовые схемы.

 Вызывные панели других производителей могут иметь несовместимость с монитором по аудиоканалу,

что может приводить к появлению самовозбуждения, односторонней слышимости или отсутствию

открывания замка. Неработоспособность изделий Tantos с оборудованием других брендов не является

гарантийным случаем.

 Для питания электромеханического замка необходимо использовать отдельный блок питания или

импульсное устройство питания электромеханических замков (например, TS-БУЗ). Использовать питание

вызывной панели для питания электромеханического замка без импульсного устройства запрещено. Схему

подключения замка при использовании импульсного устройства см. в инструкции на устройство.
