Сокращения в названиях разъемов, используемых в этикетке:

AD: Аудио

VD: Видео

VCC: Питание

GND: Общий

DATA: Шина данных

CCTV: Видеокамера

CCTV OUT: Видеовыход

DC IN: Вход питания монитора

Установка монитора

Внимание: Не подключайте питание до окончания выполнения подключений.

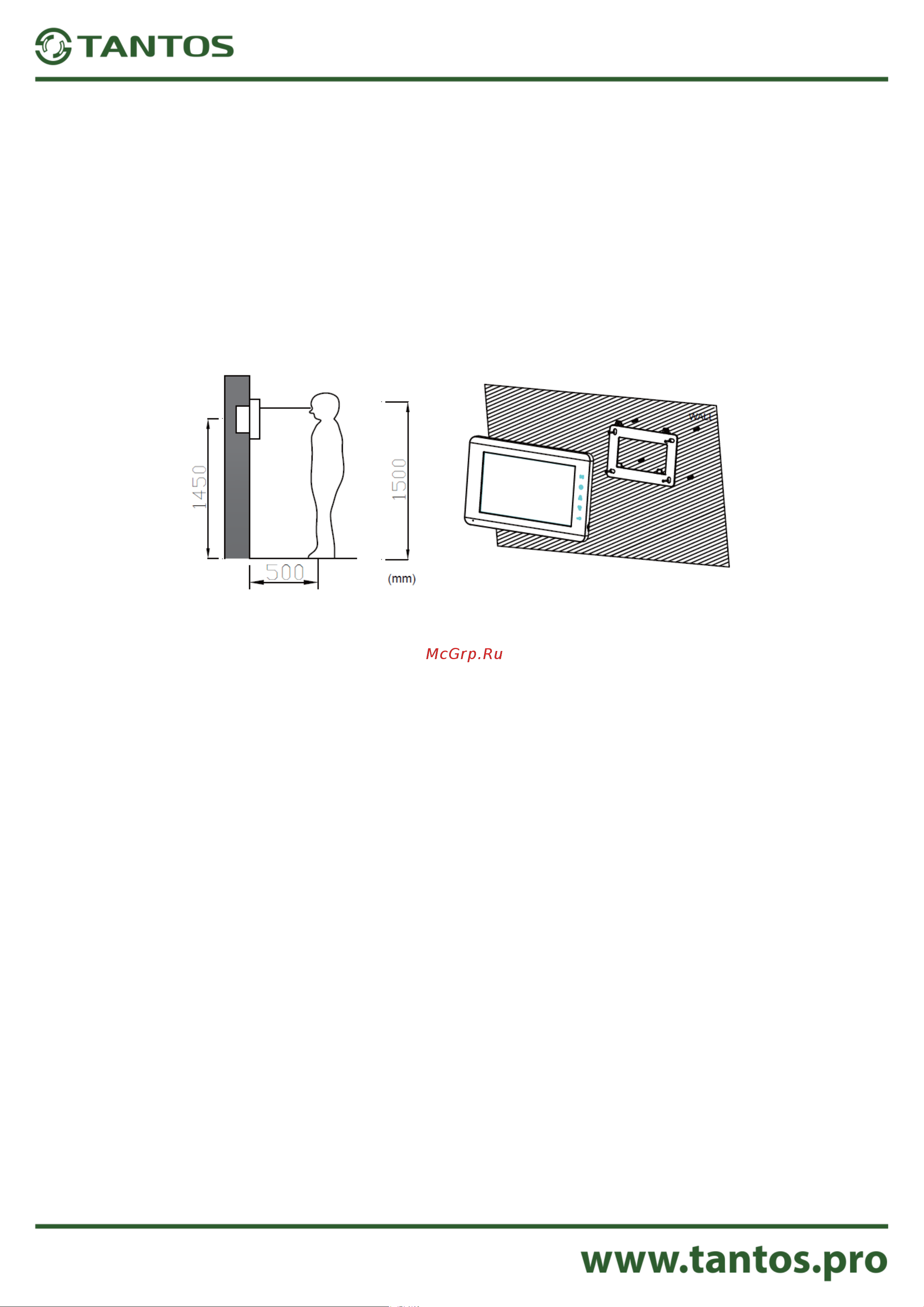

1. Определите место установки монитора. Рекомендуемая высота установки монитора: 1,5 метра. Высота

установки может быть изменена по желанию пользователя.

2. Снимите кронштейн с монитора.

3. Установите кронштейн монитора на стену.

4. Подключите кабели согласно приведенной ранее схеме.

5. Закрепите монитор на кронштейне.

6. Включите питание монитора только после его установки и выполнения всех подключений.

Примечание: Отрезание вилки 220В не снимает монитор с гарантии, если при монтаже были соблюдены

правила соединения и изоляции проводов.
