Схемы подключения

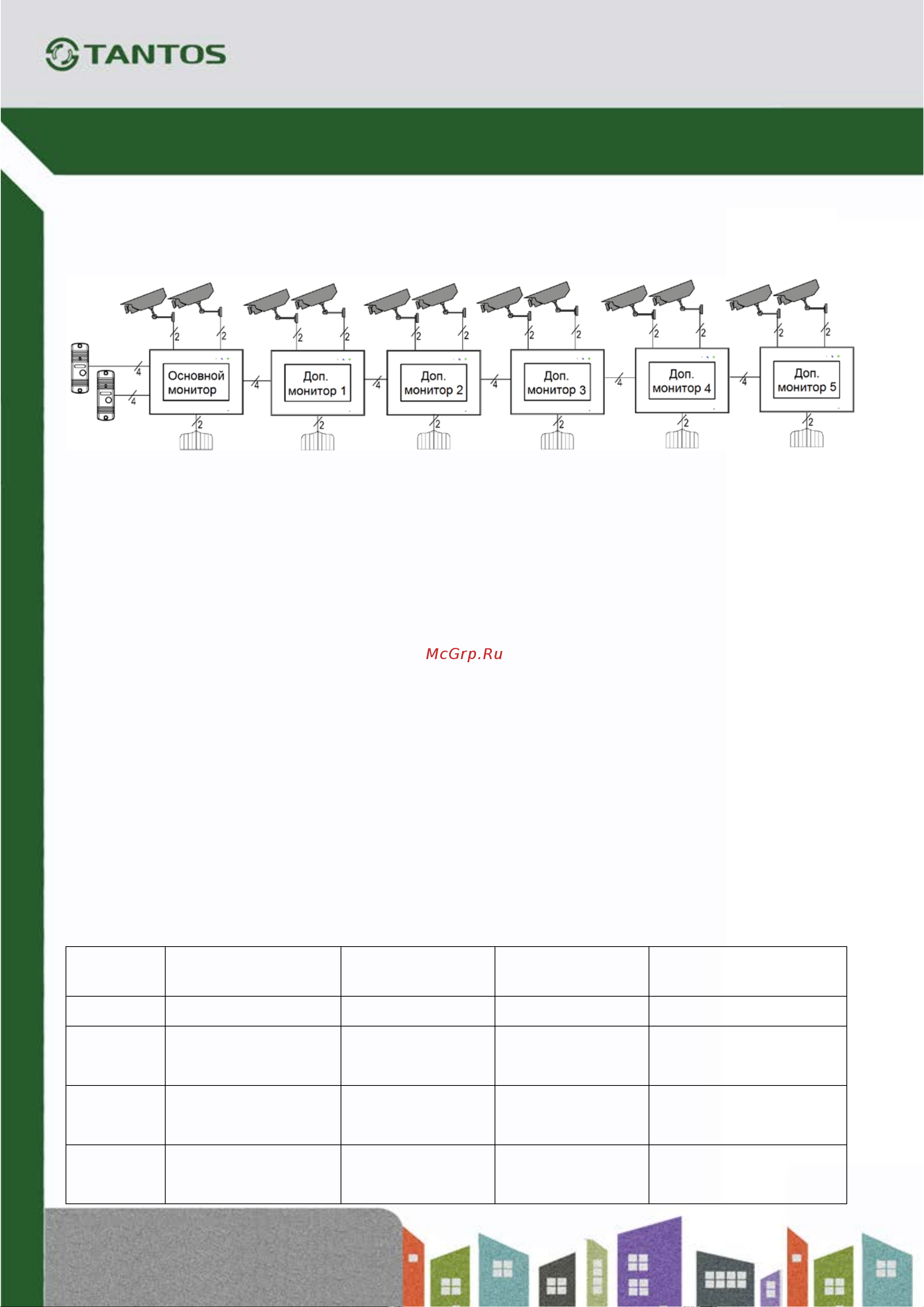

Структурная схема

Примечания:

• Для исключения помех и искажений аудио и видеосигналов при подключения вызывных

панелей рекомендуется использовать только кабель типа КВК-В-2 2х0,75 кв. мм. или

аналогичный с медными жилами и оплеткой.

• Использование кабеля UTP при подключении вызывных панелей и видеокамер формата AHD

не допускается.

• Подключение видеокамер должно производиться только коаксиальным кабелем.

• Дополнительные видеокамеры должны быть только формата AHD.

• Дополнительные видеокамеры должны иметь отдельный блок питания.

• Управление основным замком осуществляется через реле вызывной панели. Схему

подключения замка к вызывной панели смотри в инструкции на вызывную панель.

• Для управления воротами может использоваться дополнительный выход монитора с

нагрузочной способностью 30В/0,1А.

• При подключении дополнительных устройств необходимо соблюдать полярность.

Цветовая маркировка и назначение проводов шлейфов

Шлейф панелей

Шлейф

интеркома

Доп. камеры Ethernet (T568B)

Белый

Аудио Аудио Видео вход 1 Прием – (Зеленый)

Черный

Общий Общий Общий

Прием +

(Бело-зеленый)

Красный

+12В питание

вызывной панели

Шина DATA Видео вход 2

Передача –

(Оранжевый)

Желтый

Видео Видео Общий

Передача +

(Бело-оранжевый)
